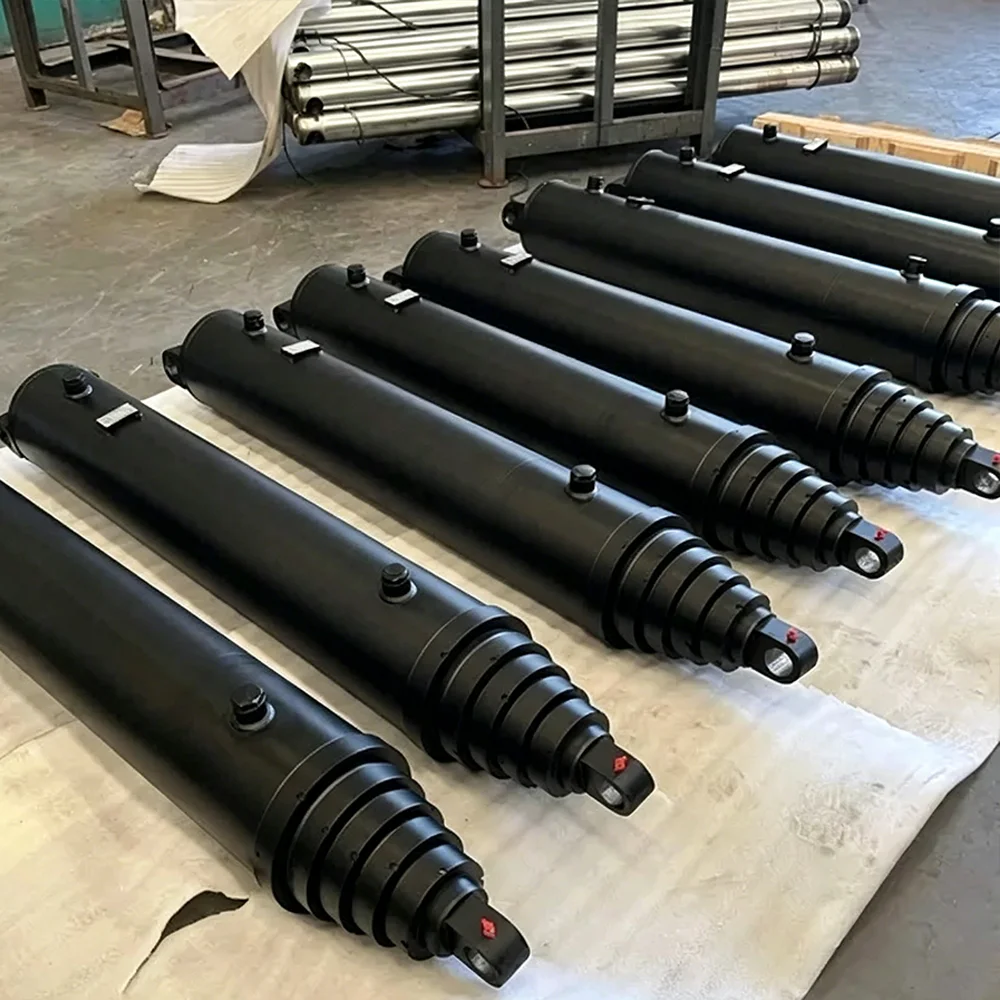

3段複動伸縮油圧シリンダ

HCIC は産業機器用のカスタム油圧シリンダーを製造しています。 H-001-7041 3 段複動伸縮シリンダーは、28YD フロントローダー、水平エジェクタートレーラー、廃棄物圧縮機でうまく機能します。動力付き油圧収縮により、廃棄物処理業者の作業サイクルが短縮されます。精密に研磨された内壁と内蔵のリリーフポートが内部シールを保護し、長時間の頻繁な運転でもシリンダーを安定して動作させます。

I. 撤回のボトルネック: なぜ強制撤回が標準なのか

28YD フロントローダー部門では、巨大な多段ラムが瓦礫の重量だけを使って這って戻ってくるのを待つのは燃料と利益の無駄です。ここは、3段複動伸縮油圧シリンダ勝ちます。これは、アクティブな加圧収縮のために設計された 3 段階のパワーハウスです。専用のロッド側リターンチャンバーを統合することで、オペレーターはエジェクタープレートを即座に所定の位置に戻すことができ、サイクルタイムを短縮し、競技者が単動ラムが着座するのを待っている間にトラックをルートに戻すことができます。

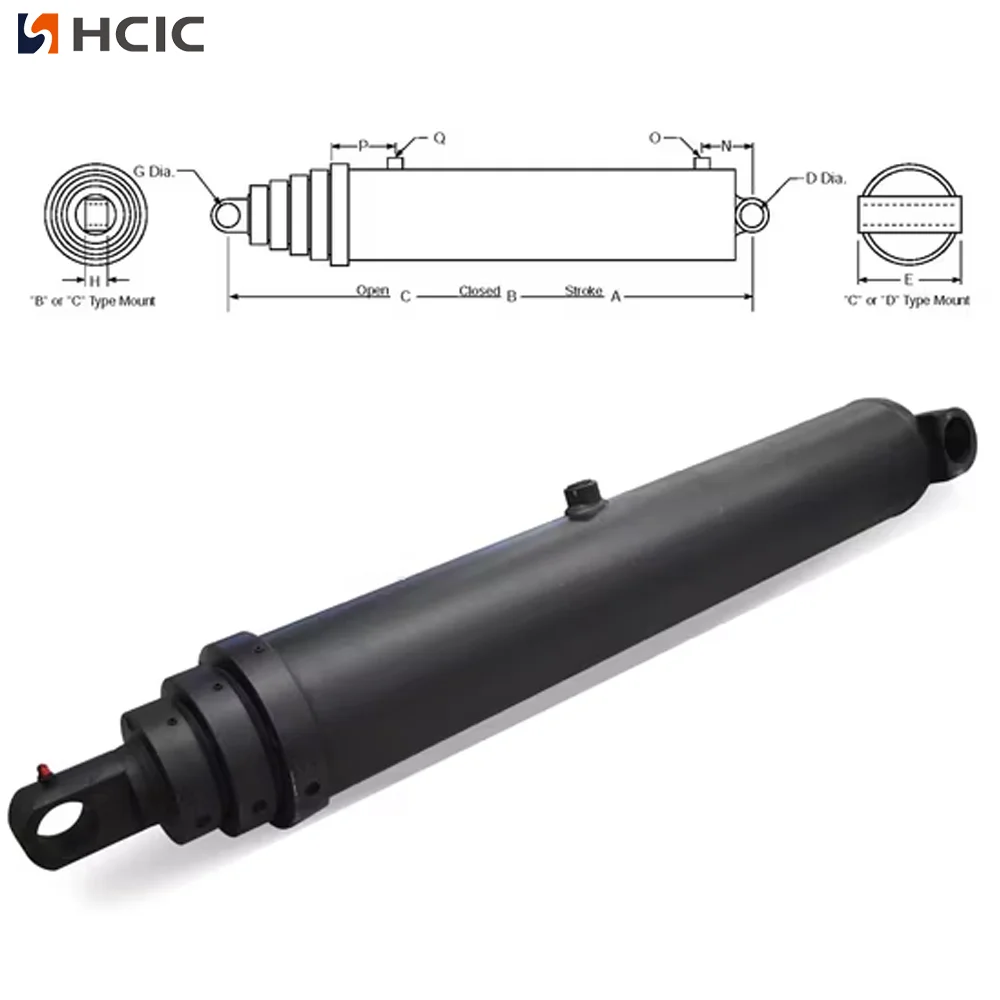

II.技術仕様

Ⅲ．現場で強化されたエンジニアリング: コア機能

• アクティブパワーダウン制御:の3段複動伸縮油圧シリンダ重力によるユニットの「スポンジ状の」収縮に依存しません。複動設計は両方向の完全な油圧制御を提供します。これは、重力が役に立たない水平エジェクターにとって不可欠です。

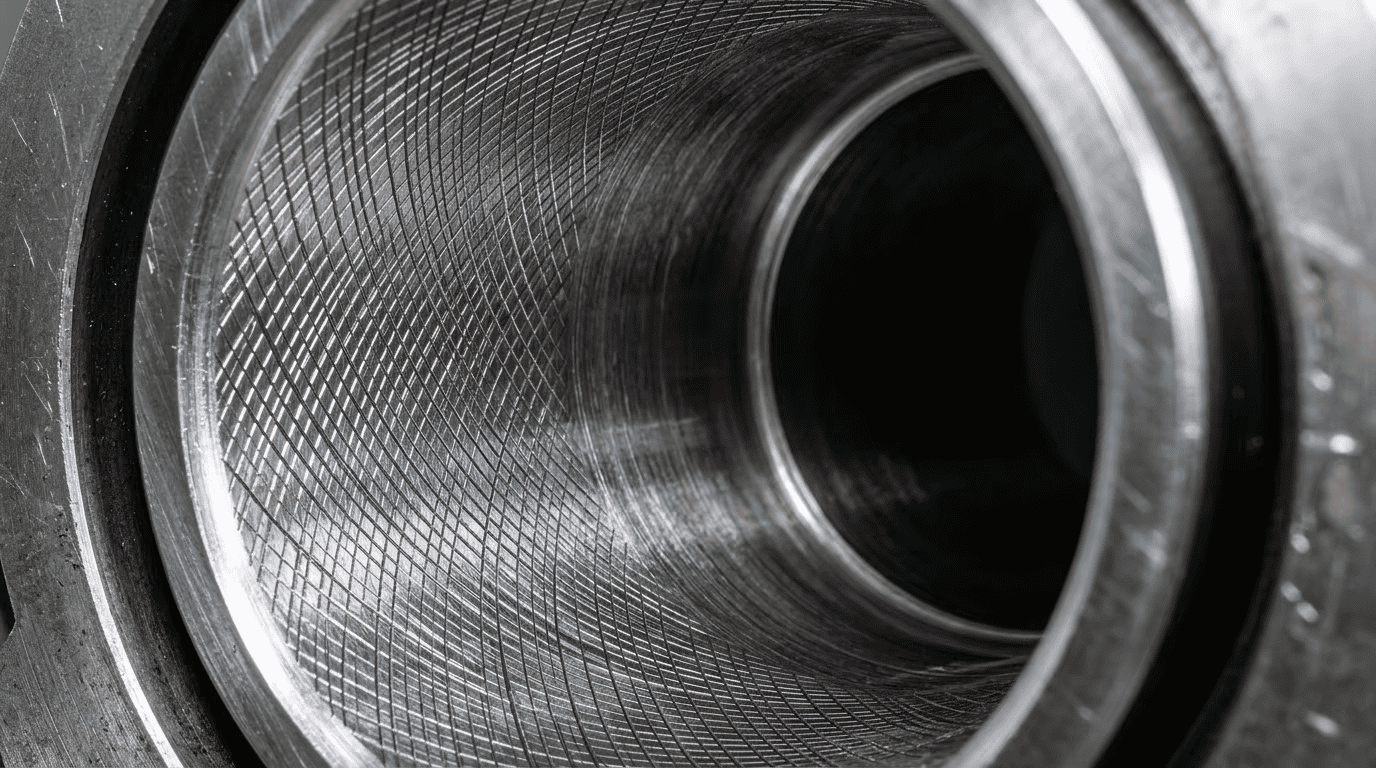

• 精密に研磨されたスリーブ:この 3 ステージ複動伸縮式油圧シリンダーの各ステージには、デュアルパス垂直ホーン加工が施されます。仕上げはRa0.2μmに抑えております。この特定のクロスハッチ パターンは微細な油膜を捕捉し、高酸廃棄物環境で一般的な多段ユニットを破壊する「シールの噛み付き」を防ぎます。
• 統合リリーフポート:キャビテーションを発生させずに急速な流体の変位に対応できるよう、ロッドエンドのポートを設計しました。これにより、高速収縮サイクル中に頻繁に発生する真空スパイクから内部シールが保護されます。

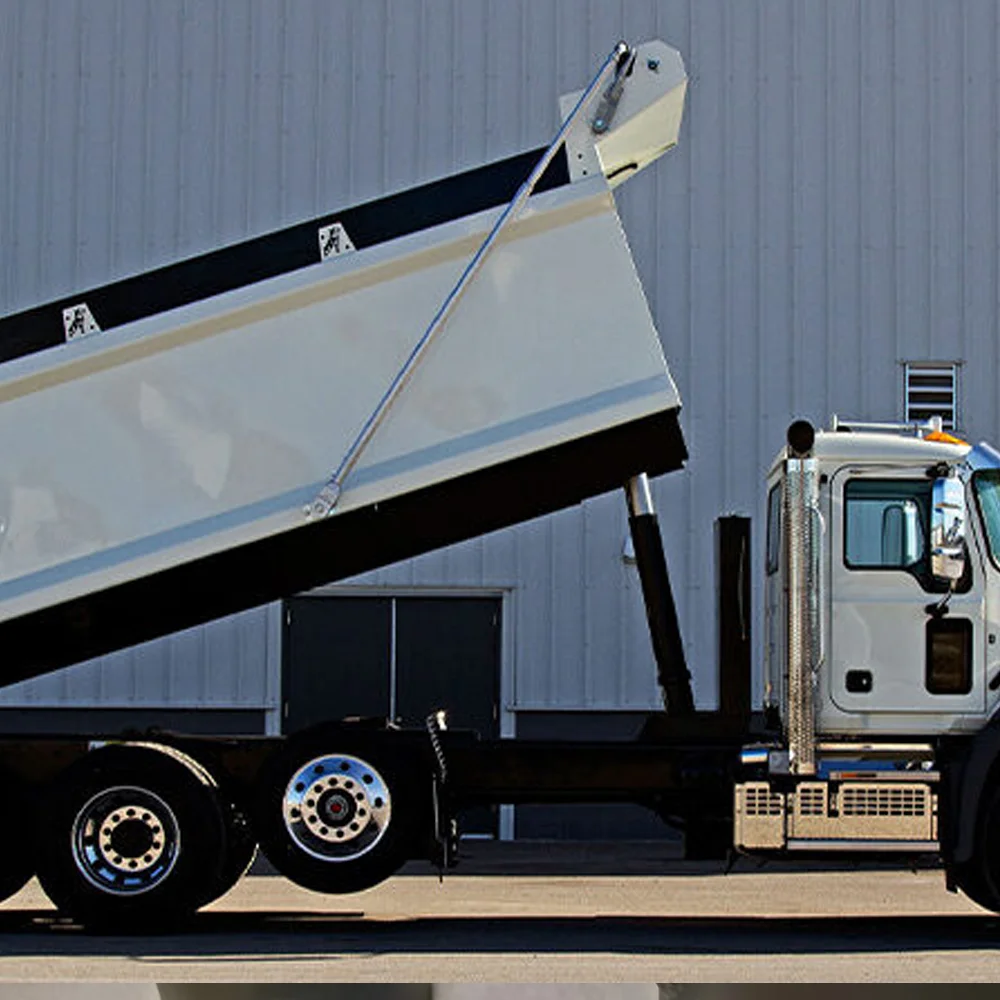

IV.応用シナリオ: ダンプ トラックを超えて

3 段複動伸縮式油圧シリンダは、以下の場合に主に選択されます。

• 28YD フロントローダーゴミパッカー:水平エジェクタプレートを駆動し、高密度圧縮を実現します。
• 水平エジェクタートレーラー:頭上クリアランスが低すぎて転倒できない場合の廃棄物運搬や農業用輸送に使用されます。
• 定置式リサイクルコンパクター:24時間365日の産業廃棄物処理に信頼性の高いハイサイクル力を提供します。

V. H-001-7041 技術 FAQ

• (1)。 Q: H-001-7041 は、現在の 28YD フリートの単動ラムと置き換えることができますか?

       A: はい。ただし、コントロール バルブが 4 方向 3 ポジション タイプであること、およびリターン ラインが取り付けられていることを確認する必要があります。 H-001-7041 伸縮シリンダを効率的に収縮させるには加圧オイルが必要です。

• (2)。 Q: エジェクタ プレートが機械的な詰まりに遭遇した場合はどうなりますか?

       A: このモデルは16～25MPaで動作するように設計されています。詰まりが発生すると、システム圧力が急上昇します。当社の内部シール形状は、こうした瞬間的なサージに耐えるように設計されていますが、シリンダーバレルを歪みから保護するために、外部リリーフバルブを 28 MPa に設定することをお勧めします。

• (3)。 Q: 本物の HCIC H-001-7041 を識別するにはどうすればよいですか?

       A: すべての本物のユニットには、ベース ポートの近くに永久的なシリアル番号と QR コードがエッチングされています。これをスキャンして、デジタル圧力テスト ログとオリジナルの材料テスト レポート (MTR) にアクセスします。

VI.結論: 信頼性は指標である

低解像度の写真に基づいて大口径ラムを購入するのはギャンブルです。 HCIC は、当社が出荷するすべての H-001-7041 伸縮シリンダーについて文書化された冶金学的証拠と実際のデータを提供します。私たちは鉄を販売しているだけではありません。当社は、お客様のフリートが収益性を維持するために必要な、設計された稼働時間を提供します。詳細な CAD 提出または一括 OEM 見積もりの​​準備はできていますか?今すぐ当社のエンジニアリングリーダーにご連絡ください。
