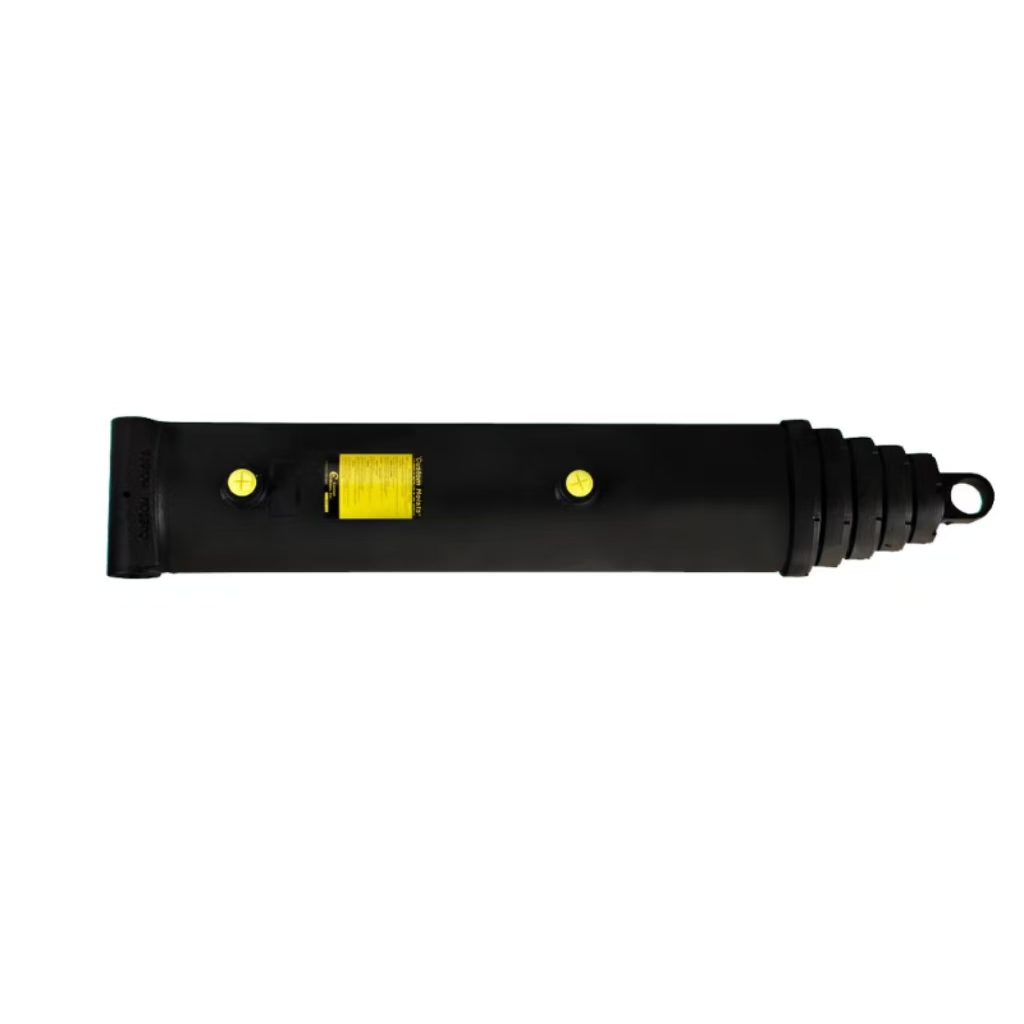

この CH 単動伸縮シリンダは、強度とメンテナンスのしやすさを重視して設計されており、クロスチューブ取り付け、研磨スチールステージ、およびプライマー仕上げが特徴です。 V パッキンは高圧および低圧下でシールし、外部パッキン ナットがサポートを追加してメンテナンスを簡素化します。
Body o.d.:
9.5インチStroke:
279.25インチPSI:
2000Retracted:
77.5インチクロスチューブマウントが標準装備
カスタムおよびトラニオン設計も可能です
再構築可能
Vパッキンにより高圧・低圧シールを実現
外部パッキンナットによりチューブのサポートが強化され、メンテナンスが簡素化されます。
ポリッシュスチールステージ
プライマー仕上げ済み
リストされているボリュームは完全に拡張された状態です
| 重さ： | 746.00ポンド |
| ボア: | 8インチ |
| 脳卒中： | 279.25インチ |
| 本体外径: | 9.5インチ |
| PSI: | 2000 |
| ロッド径: | NA |
| ピン径: | NA |
| 格納時: | 77.5インチ |
| 拡張: | 356.75インチ |
| ポートサイズ: | 1.0NPTF |
| カラムロード: | 100,520 @ 2000 PSI |
| 取り付け: | クロスチューブ |
| ステージ: |
五 |
この特定の CH モデルは、8 インチのボア寸法と 279.25 インチの累積有効ストロークを誇り、収縮時の全長は 77.5 インチ、完全に伸長した寸法は 356.75 インチに達します。定格連続作動圧力は 2000 PSI に固定されており、完成したすべてのシリンダーは出荷前に工場で 5000 PSI の静水圧破裂テストに合格し、隠れた漏れリスクを排除します。ユニットあたりの重量は 746 LBS で、外径 9.5 インチのメイン バレルには、凹凸のある採掘やオフロードの運搬道路からの横方向の衝撃を防ぐために、厚みのあるシームレス鋼管が採用されています。この単動式伸縮設計は、荷重持ち上げのために露出したピストン ロッドではなく、連続的なバレルの伸長に依存しているため、ロッド直径とピン直径は NA とマークされています。
