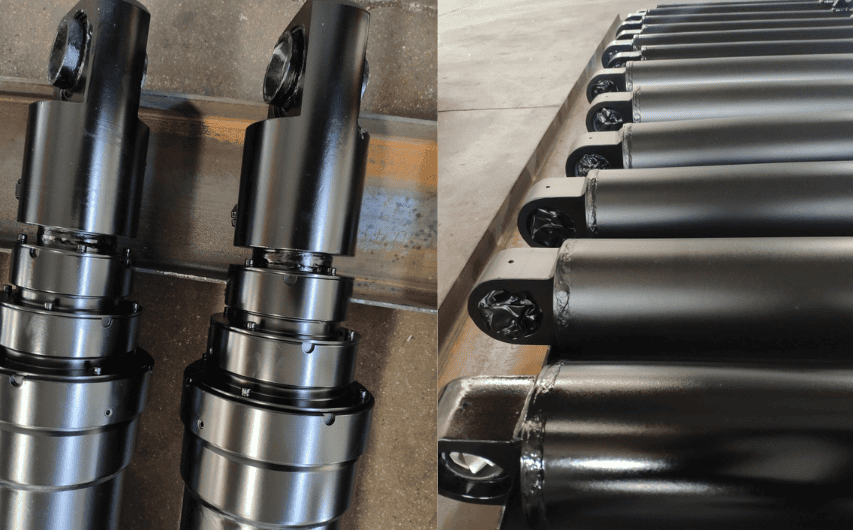

2山クレビス油圧シリンダ

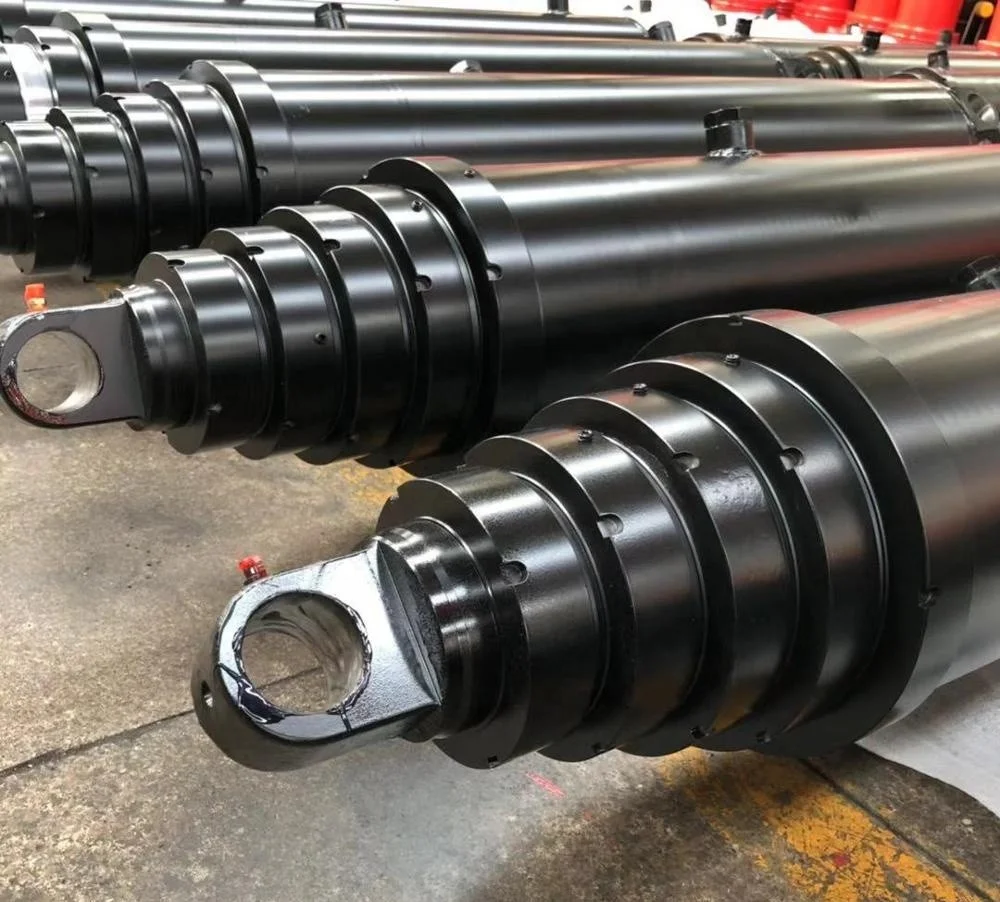

53-4592-106 2山クレビス油圧シリンダは、HCIC-2026カタログに掲載されている4000シリーズのロングストロークモデルです。カタログストロークが 106.06 インチであるため、コンパクトなアクチュエータとは異なる設置に関する議論が行われます。機械にはピン中心距離の長い変化に対する余裕が必要であり、ブラケットとホースはフルモーションを通じて制御され続ける必要があります。

OEM ビルダーまたはメンテナンス チームにとって、開始点として役立つのは完全な寸法行です。ストローク、閉長、伸長、取付寸法、ポート、油量、質量を含みます。これらの値は、エンジニアがプロジェクトの見積もりを依頼する前にモデルを既存のシリンダまたは新しい機械レイアウトと比較するのに役立ちます。

---

I. 53-4592-106 仕様

カタログには、53-4592-106 に対する普遍的な圧力、荷重、または耐用年数の保証は提供されていません。最終的な選択には、機械の実際の負荷経路、油圧条件、および安全性の検討が必要です。

---

II.ロングトラベル形状が重要な理由

ピンツーピンシリンダーは単独では機能しません。固定ピン、可動ピン、および接続された機構が動作を定義します。 53-4592-106 の場合、カタログには閉じた状態で 48.00 インチ、拡張した状態で 154.06 インチと記載されています。したがって、機械にはピン中心距離の大きな変化に対応する制御された経路が必要です。

インストールする前に、2 つの端の位置といくつかの中間位置をマッピングします。シリンダーが意図した角度範囲内にあるかどうか、取り付けブラケットが正しい方向に荷重を支えているかどうか、周囲の構造に本体、ロッド、ピン、ホースの動きに対する余地が残されているかどうかを確認してください。

ストロークが長いと、取り回しもより重要になります。ホースは、フレームに伸びたり、引っかかったり、こすったりすることなく、移動するアセンブリに追従する必要があります。サービス チームは、無関係な機器を分解することなく、ポートと取り付けハードウェアに到達できる必要があります。

---

Ⅲ． OEM レビューに影響を与える製品の詳細

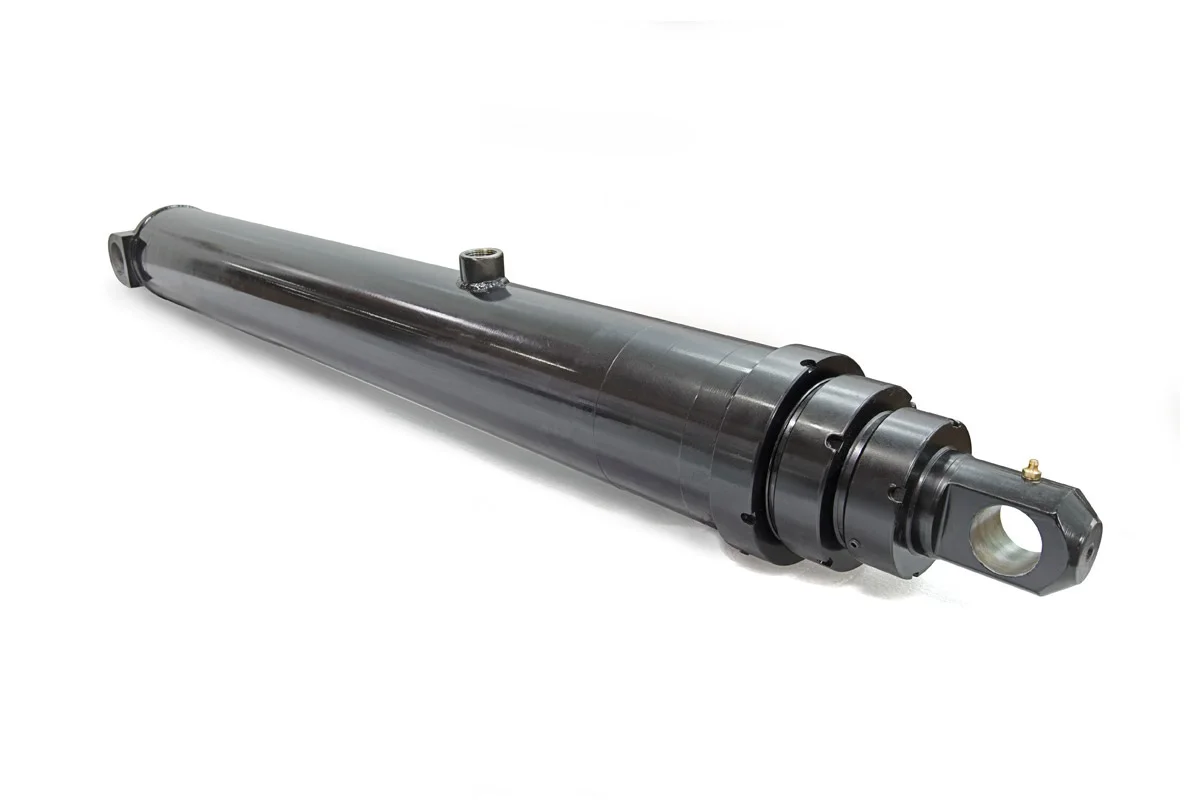

3.1 定義された取り付けエンベロープ

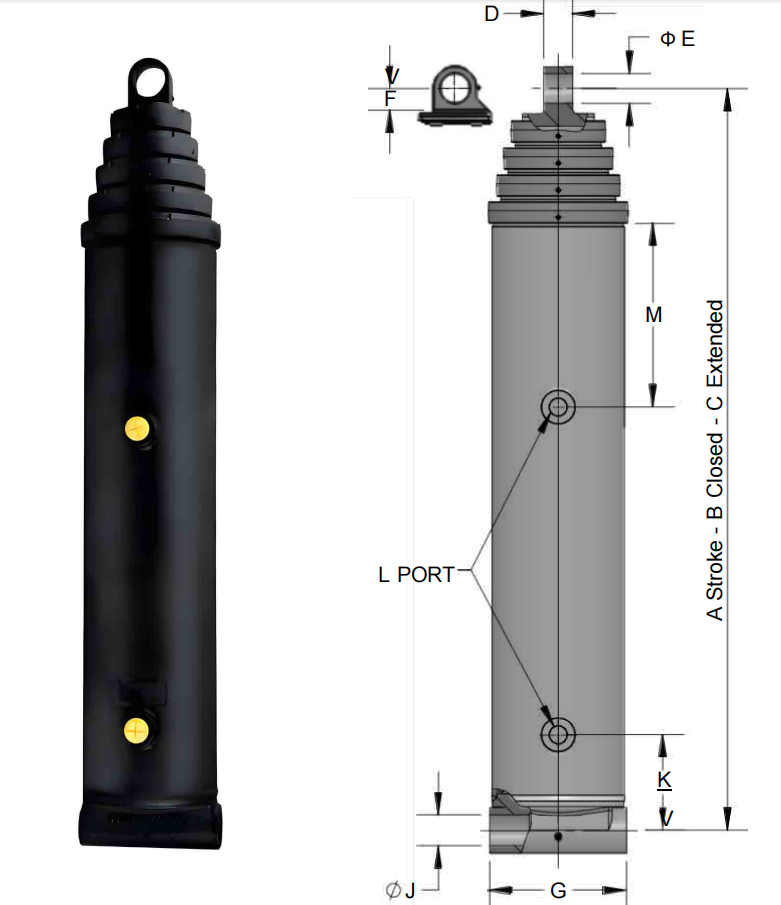

カタログ寸法 D、E、F、G、J、K は、取り付け配置の寸法の開始点となります。長いストロークだけが取り付け要件であると仮定するのではなく、機械の図面と比較してください。

3.2 3/4 インチ NPTF ポート

3/4 インチ NPTF ポートは、既存の油圧配管および取り付け方法に適合する必要があります。シリンダを限られたスペースに設置する前に、アダプタ、シール方法、ホースの曲げ半径、ポートの向きを確認してください。

3.3 油量計画

製品行には、1.7 ガロンの充填オイル容量と 6.0 ガロンの拡張オイル容量がリストされています。油圧システムには、シリンダー、ホース、バルブブロック、および実際の動作位置に対して十分な使用可能なリザーバー容量が必要です。これらのカタログ値は、完全なリザーバー サイズ計算ではありません。

3.4 重量と取り扱い

記載されている重量は 208 ポンドです。この値は、輸送、設置計画、ブラケットの設計時に重要です。安全な吊り上げ方法を提供し、機械の構造がシリンダーをサポートし、ピンジョイントを介して使用荷重を伝達できることを確認します。

---

IV.プロジェクトのアプリケーション

53-4592-106 は、ピンツーピン シリンダーを使用するロングトラベル OEM 機器および交換プロジェクト向けに検討できます。機械の形状がカタログ寸法と一致する場合、これは、完全に伸ばした状態で固定取り付け点と可動取り付け点が遠く離れている機構の候補となります。

モデル番号のみに基づいて見積もりを作成しないでください。 HCIC は、アプリケーションを評価するために、機械図面または正確な現場測定、動作圧力、負荷方向、サイクル周波数、ピンの詳細、および油圧接続情報を必要とします。

---

V. 見積もりの​​ために送信するもの

• 既存シリンダー型式、写真、銘板
• 閉じたピン中心と拡張したピン中心の測定
• 中間動作位置または機械図面
• ピン径、ブラケット幅、ブッシュ詳細
• 油圧回路図、ポートおよび継手の情報
• 負荷方向、使用圧力、サイクル周波数
• ホースの配線とサービスアクセスの制約
• 安全な取り扱いと設置の要件

---

VI.よくある質問

---

VII.結論

53-4592-106 ピン間油圧シリンダは、ピン中心距離の定義された変更が必要な機構向けのロングストローク 4000 シリーズ オプションです。 106.06 インチのストローク、48.00 インチの閉長さ、154.06 インチの伸長長、3/4 インチの NPTF ポート、1.7 ガロンの充填値、6.0 ガロンの伸長値、および 208 ポンドのカタログ重量は、OEM チームに初期装備レビューの正確な基準を提供します。

注文する前に、フルモーションの形状、取り付けの詳細、油圧データ、取り扱い計画を HCIC に送信してください。この情報は、このロングトラベルモデルが完全な機械に適合するかどうかを判断するために必要です。

---
