製品説明

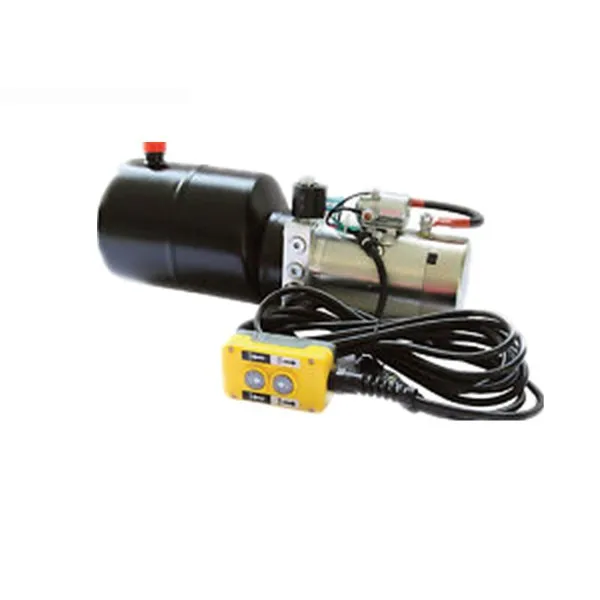

ダンプトレーラー用の HCPGDD デュアル複動油圧パワーユニットは、2 つの独立して制御される複動油圧機能を必要とするシステム用にリストされています。 HCIC-2026 カタログでは、このモデルは 1.2 GPM の流量、8 ガロンのタンク、3,000 PSI、および 2 つのソレノイド操作の 4 方向 3 ポジションバルブ構成を備えていると識別されています。

この二重構成は、1 つのトレーラーパワーパックがダンプアクチュエーターと補助油圧機能などの 2 つの別個の複動機能を制御する必要がある場合に関連する可能性があります。実際の回路は、シリンダー、バッテリー供給、バルブ順序、ホースのレイアウト、利用可能な設置スペースと照らし合わせて検討する必要があります。

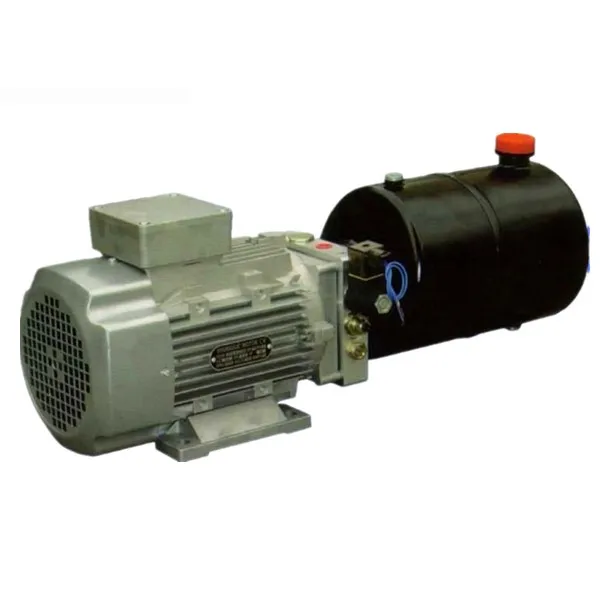

hydraulic power unit

I. HCPGDD仕様

アイテム	カタログ情報
モデル	HCPGDD
タイプ	2複動形
流れ	1.2GPM
接続口径	SAE #6
タンクサイズ	8ガロン
圧力仕様	3,000PSI
バルブ調整	ソレノイド作動。 4ウェイ、3ポジション。 4ウェイ、3ポジション
カタログソース	HCIC‑2026、16 ページ

テーブルにはカタログ識別データが記録されます。普遍的な吊り上げ能力、保証されたサイクルタイム、同時流量能力、または完全な配線構成を確立するものではありません。

II. 「デュアル複動」の意味

複動油圧機能では、シリンダーのどちらかの側にオイルを供給する必要があります。一方向にアクチュエータを延長します。バルブを逆位置にすると、オイルが反対側に送られ、電動で後退します。 HCPGDD リストには 2 つの複動バルブ配置が示されているため、パワーユニットは単回路複動 HPU とは異なります。

OEM トレーラービルダーにとって重要な問題は、2 つの機能をどのように使用するかです。一度に 1 つずつ実行されますか?どちらかの機能が優先されていますか?制御システムはコマンドの競合を防止していますか?両方の回路がアクティブな場合、どのくらいの流量が利用可能ですか?これらの点は、モデル名から推測するのではなく、油圧回路図で確認する必要があります。

Ⅲ．トレーラーの設置において重要な製品の機能

3.1--2 つの複動制御回路

カタログには、2 つのソレノイド駆動 4 方向 3 ポジションバルブ構成がリストされています。これにより、2 つの複動機能に必要な制御構造が提供されますが、最終的な制御ロジックは、トレーラー用に選択された配線、スイッチ、リモコン、および機械シーケンスによって異なります。

3.2--1.2 GPM カタログフロー

リストされている 1.2 GPM 流量は、アクチュエータ速度を推定するための開始点です。 2 つの機能が利用可能なポンプ流量を共有する場合、実際の動作時間は回路構成と動作シーケンスによって異なります。システムの確認なしに、両方のシリンダーへの保証流量として 1.2 GPM を同時に提示しないでください。

3.3--8ガロンタンク

8 ガロンタンクは HCPGDD のカタログ値です。正しい作動油レベルは、シリンダー容積、ロッド側変位、ホース容積、戻り流量、タンクの取り付け位置と照らし合わせて検討する必要があります。タンクを大きくしても、それだけでシリンダー回路のサイズが小さすぎたり、バルブの順序が正しくなかったりする問題は解決しません。

3.3--SAE #6 ポート接続

各油圧接続は、トレーラーホースとアダプターの規格に照らしてチェックする必要があります。どのポートが各複動機能に属しているかを確認し、圧力と戻り経路を特定し、適切なホースの曲げ半径を提供し、サービス用にアクセスできるようにします。

3.4--統合されたトレーラーパワーパックレイアウト

HCPGDD は、HCIC のダンプトレーラー用 HPU セクションにリストされています。実際の設置には、モーター、リザーバー、バルブ配線、バッテリーケーブル、ホース接続のためのスペースも必要です。電源ユニットを密閉する前に、道路の水しぶき、振動、熱、メンテナンスへのアクセスを考慮する必要があります。

IV.この HPU が適合する場所

HCPGDD は、1 つのパワーユニットパッケージから 2 つの複動油圧機能を必要とするダンプトレーラー向けに検討できます。これは、OEM 構築、交換プロジェクト、メインアクチュエータと補助機能を備えたトレーラーシステムに関連する可能性があります。

これは、単一の複動シリンダ、パワーアップ/グラビティダウン回路、または異なる流量と圧力の配置を必要とするシステムにとって、自動的に正しい選択となるわけではありません。アプリケーションは実際の制御シーケンスと一致する必要があります。

V. ご注文前の確認事項

HCPGDD の問い合わせの場合は、以下を準備します。

接続された両方のシリンダのボア、ロッド、ストローク
各機能に必要な動作
機能が個別に動作するか、同時に動作するか
目標の伸張時間と収縮時間
バッテリー電圧、ケーブル長、制御スイッチの配置
ホースのルーティング、ポート規格、フィッティングの詳細
油圧回路図または明確な回路説明
利用可能な取り付けスペースとサービスへのアクセス
交換用ユニットの写真と銘板情報

これらの詳細は、HCIC がデュアル回路を完全なシステムとしてレビューし、生産前にプロジェクト固有の配線、ホース、または制御要件を特定するのに役立ちます。

VI.よくある質問

HCPGDDは単動式ですか、複動式ですか?

HCIC-2026 カタログには、HCPGDD が 2 つの 4 方、3 ポジションバルブ構成を備えた「2 複動」として記載されています。

HCPGDD にはどのような流量と圧力が記載されていますか?

カタログには1.2 GPM、3,000 PSIと記載されています。各機能で利用できる実際の流量は回路と動作シーケンスによって異なります。

HCPGDD はどのようなサイズのタンクを使用しますか?

カタログには 8 ガロンタンクが記載されています。

両方の油圧機能を同時に実行できますか?

モデル表には 2 つの複動バルブ回路が示されていますが、同時流量または同時動作の保証性能は指定されていません。これは水力図とプロジェクトの任務から確認する必要があります。

どのようなポートサイズが記載されていますか?

カタログには、HCPGDD の SAE #6 がリストされています。

HCPGDD は、別のダンプトレーラー HPU の直接の代替品ですか?

自動的ではありません。交換を承認する前に、シリンダーデータ、バルブ配置、配線、ホース接続、タンクサイズ、設置スペースを比較する必要があります。

VII.結論

ダンプトレーラー用 HCPGDD デュアル複動油圧パワーユニットは、2 つの複動油圧機能を備えたカタログ定義のオプションです。その主要な識別データは、1.2 GPM の流量、SAE #6 ポート、8 ガロンのタンク、3,000 PSI、および 2 つのソレノイド操作の 4 方向 3 ポジションバルブ構成です。

有用な見積もりを得るには、両方のシリンダーのデータ、制御シーケンス、電源、油圧回路図、設置写真を送信してください。その後、HCIC は HCPGDD 構成がトレーラーの完全な油圧システムに適合するかどうかをレビューできます。
