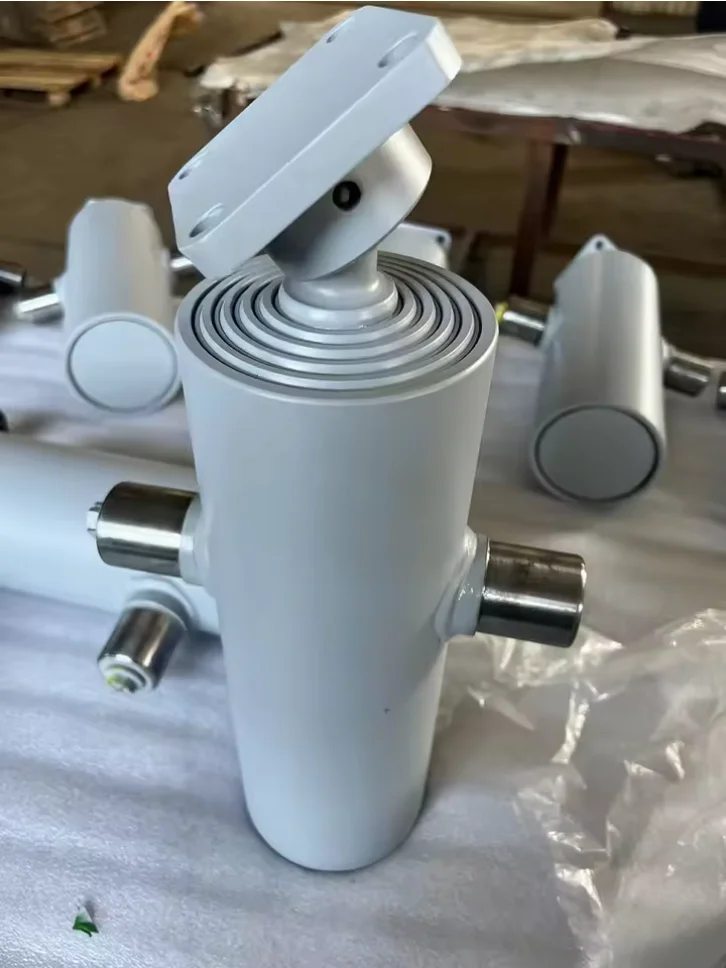

4TG-E130x1307 は、ストローク 1,307 mm、最大使用圧力 180 bar、カタログ転倒範囲 15 ～ 25 トンの 4 段ダンプ トレーラー アンダーボディ伸縮式油圧シリンダーです。
Number of stages:
4段階Stroke:
1,307mmMass:
58kgWorking volume:

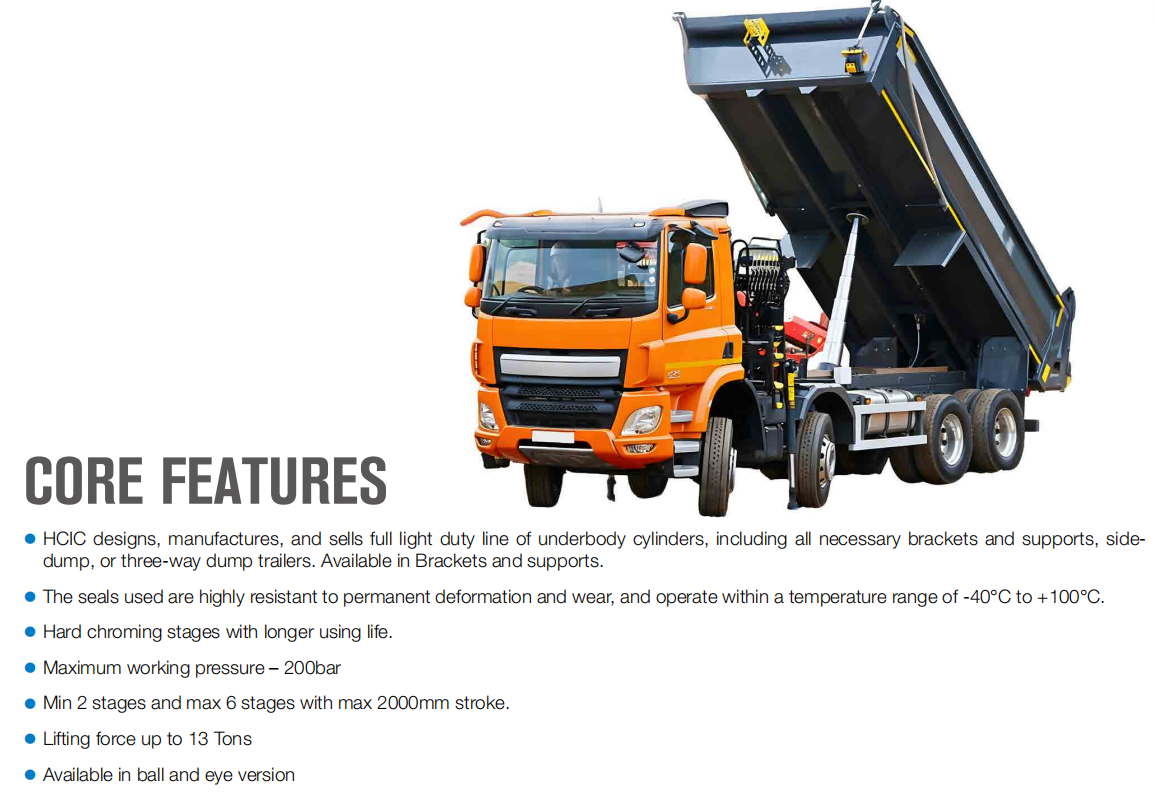

13.7L4TG-E130x1307 は、HCIC-2026 カタログに掲載されている 4 段ダンプ トレーラー アンダーボビー伸縮式油圧シリンダーです。これは、ボディとシャーシの下に長いストロークが収まる必要がある、サイド ダンプ トレーラーおよび 3 ウェイ ダンプ トレーラー用の軽量アンダーボディ シリーズの一部です。
このモデルは、OEM または交換用シリンダーのレビューに定義された開始点を提供します。4 つのステージ、1,307 mm のストローク、180 bar の最大使用圧力、および 15 ～ 25 トンのカタログ転倒容量範囲です。シリンダーは、購入前にトレーラー全体の構造、油圧回路、取り付け配置に適合する必要があります。
| パラメータ | カタログ値 |
|---|---|
| モデル | 4TG-E130x1307 |
| 製品タイプ | 足回り伸縮式油圧シリンダー |
| ステージ数 | 4 |
| 脳卒中 | 1,307mm |
| 質量 | 58kg |
| 作業量 | 13.7L |
| 最高使用圧力 | 180バール |
| カタログ上の転倒能力範囲 | 15～25トン |
| L寸法 | 545mm |
| 次元A | 216mm |
| 寸法B | 329mm |
| ディメンションC | 132mm |
| ディメンションD | 92mm |
| ディメンションE | 58mm |
上記の値は、付属の HCIC-2026 カタログ、PDF ページ 18 のアンダーボディ伸縮式油圧シリンダーの表から転写されたものです。印刷された表では、4TG-E130x1307 の行に 4 段階、ストローク 1,307 mm、質量 58 kg、作動容積 13.7 L、最大作動圧力 180 bar が示されています。

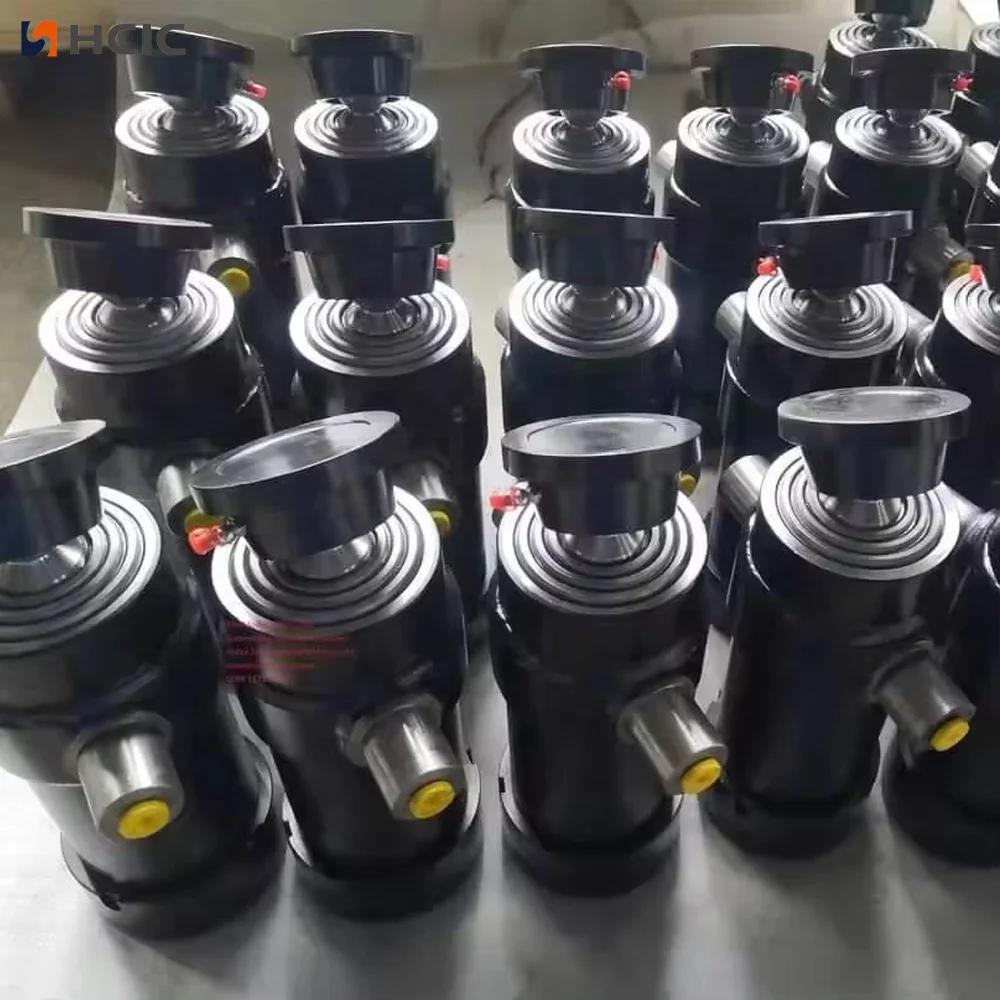

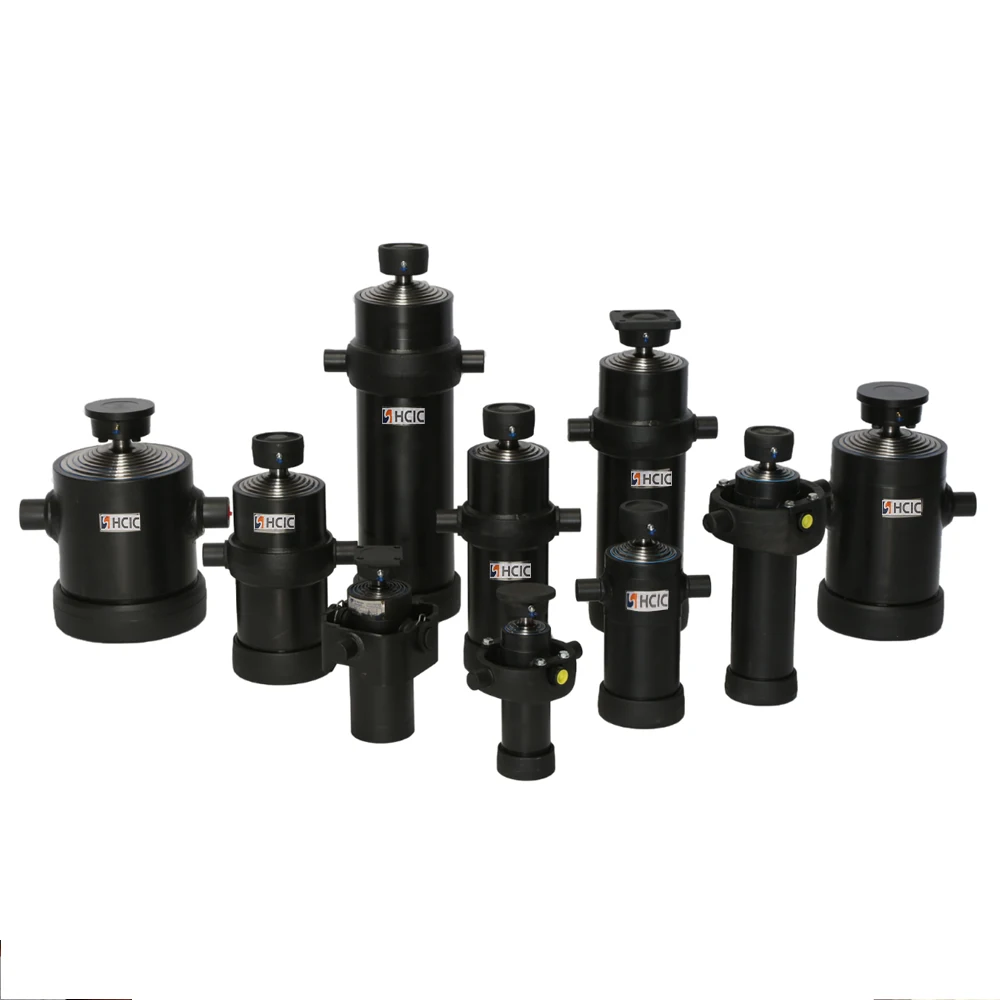

伸縮シリンダは、入れ子状のステージを使用して、収縮時に全長を伸ばす必要がなく、より長い動作動作を実現します。この配置は、車体の下の利用可能なスペースが限られているものの、転倒システムが十分な移動を必要とするダンプ トレーラーに役立ちます。
4TG-E130x1307 には 4 つのステージがあり、ストロークは 1,307 mm と記載されています。 545 mm の L 寸法は密閉空間計画の出発点となりますが、設置ではシリンダー クレードル、ピンまたはアイ接続、シャーシ メンバー、ホース、およびダンプ本体の完全な移動経路も考慮する必要があります。
シリンダー自体が転倒結果を決定するわけではありません。ヒンジの位置、体重、荷重分散、転倒角度、ポンプ流量、リリーフ保護はすべて、サイクル中に必要な力と速度に影響します。
記載されている L 寸法と A ～ E の取り付け寸法から始めます。トレーラーの図面または測定された取り付け領域と比較してください。次に、シリンダーを傾斜円弧全体に渡ってチェックします。ボディが閉じているときはシリンダーがシャーシから外れる可能性がありますが、ボディが上昇するときにクロスメンバーまたはブラケットに接触することがあります。

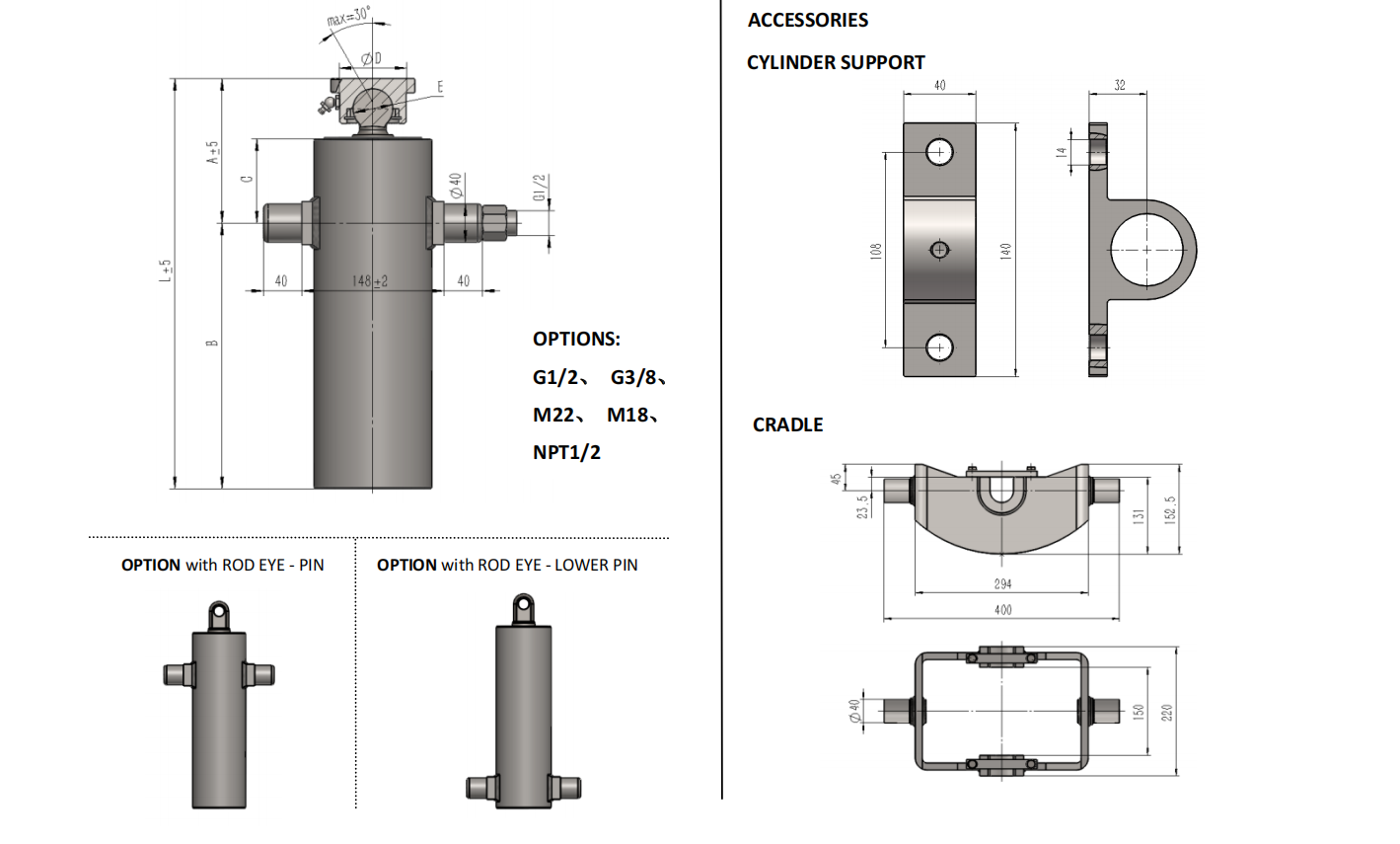

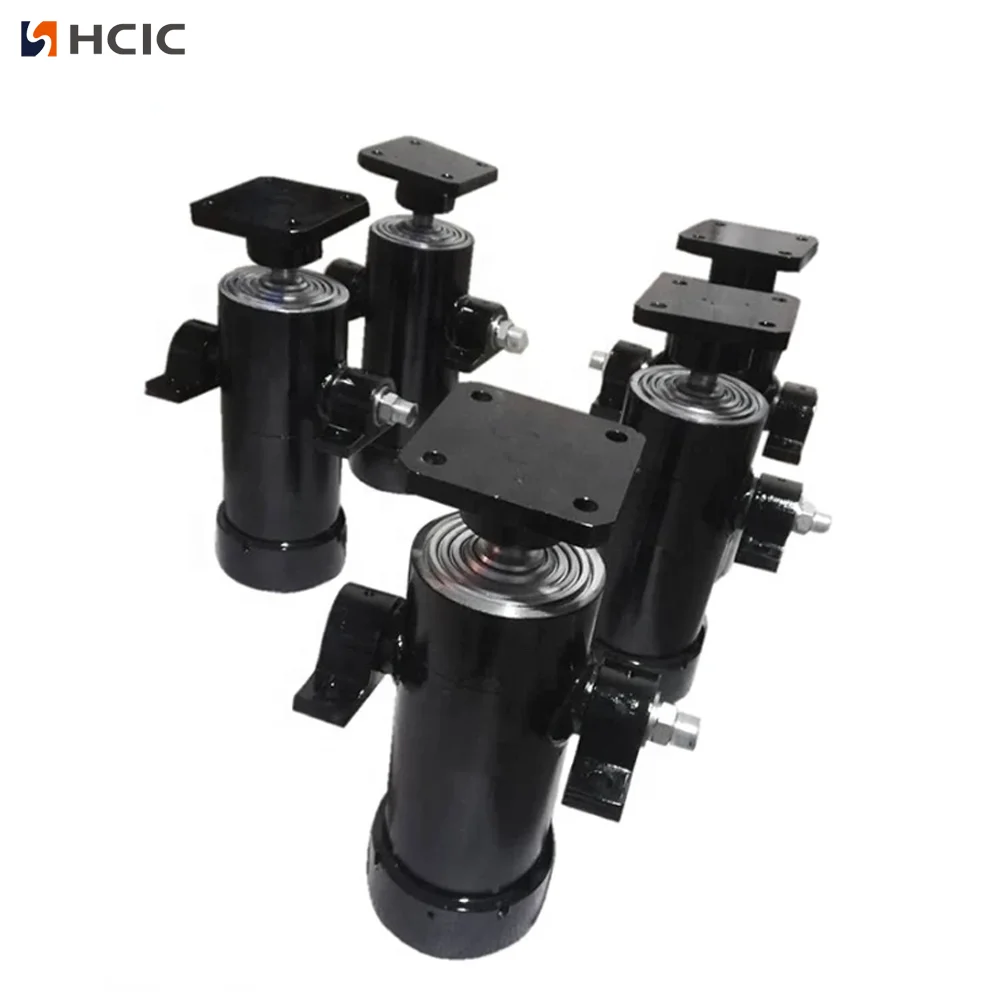

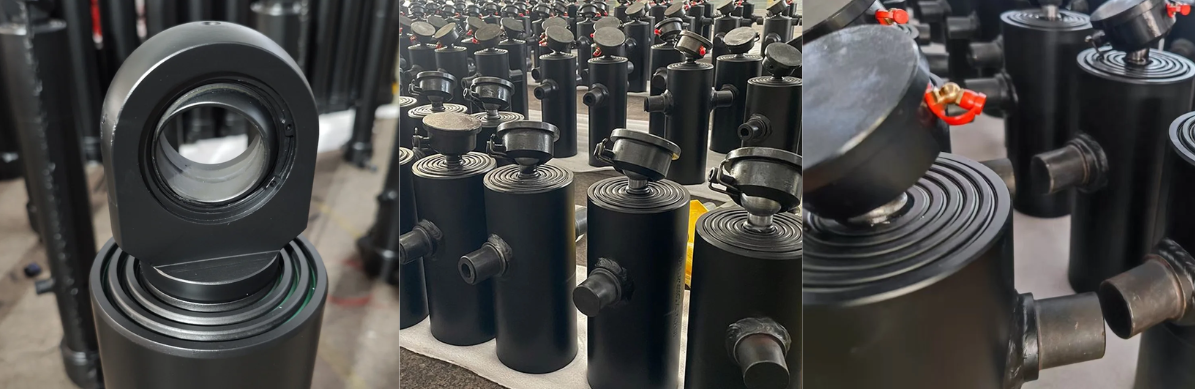

カタログ ページには、サポート クレードルのリファレンスとともに、アンダーボディ シリンダー シリーズのロッドアイおよびロアピンのオプションが示されています。 4TG-E130x1307 の正確な接続とクレードルの配置は、プロジェクトの図面で確認する必要があります。同様の外観の伸縮シリンダが同じピン間隔や取り付け方法を使用すると想定しないでください。
シリンダーは、トレーラーの取り付け設計によってサポートされ、位置が調整されている必要があります。ブラケットはシリンダーを所定の位置に強制的に押し込んだり、伸長中に横荷重を生じさせたりしてはなりません。荷重を加える前に、ピン、クレードル、ホース、および近くのフレームメンバーを確認してください。
カタログには、4TG-E130x1307 の最大使用圧力が 180 bar と記載されています。ポンプ、リリーフバルブ、ホースサイズ、オイル量、制御回路をその要件に照らして検討する必要があります。使用圧力は保証された吊り上げ能力と同じではありません。実際の力は、油圧、有効面積、トレーラーの機械的形状によって異なります。

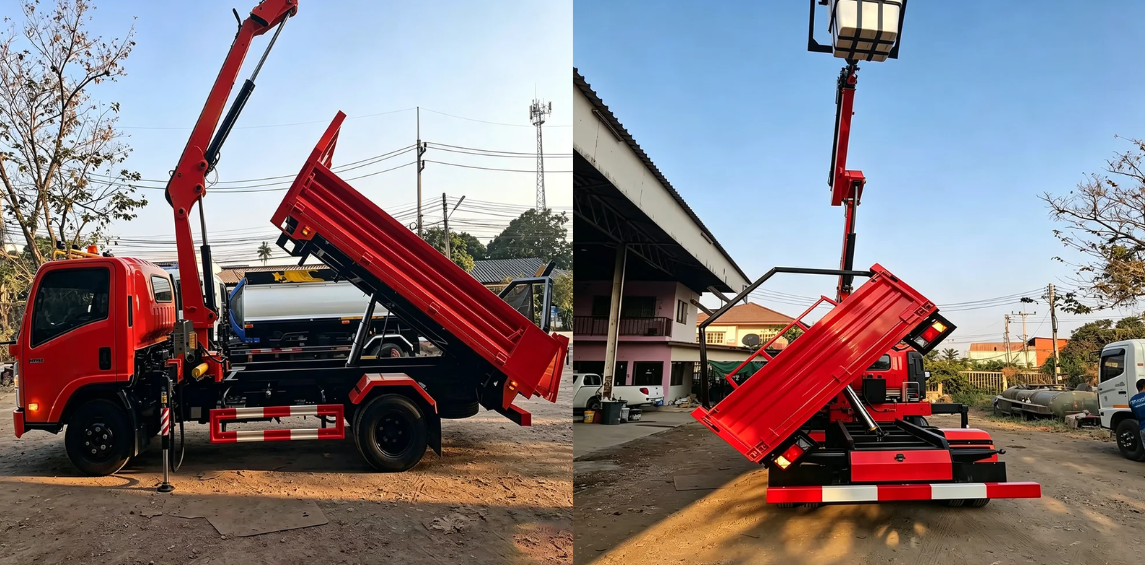

4TG-E130x1307 は、ストローク 1,307 mm の 4 段アンダーボディ伸縮式油圧シリンダーを必要とするダンプ トレーラー プロジェクトに適しています。利用可能な設置スペースとカタログの適用範囲がプロジェクトに一致する場合、サイドダンプおよび三方ダンプトレーラーのレイアウトを検討できます。
カタログには 15 ～ 25 トンの転倒能力範囲が記載されています。これは、普遍的なペイロードの承認ではなく、カタログ アプリケーションの参照として扱ってください。トレーラー本体、ヒンジ構造、シャーシ強度、荷重分散、油圧システムを合わせて評価する必要があります。
4TG-E130x1307 OEM または交換に関するお問い合わせについては、以下を送信してください。
この情報は、シリンダーの直接交換を取り付けや油圧システムの再設計から区別するのに役立ちます。
4TG-E130x1307 は、トレーラー製造業者に、ストローク 1,307 mm、質量 58 kg、最大作動圧力 180 bar、作動容積 13.7 L、カタログ転倒範囲 15 ～ 25 トンの定義された 4 段アンダーボディシリンダーオプションを提供します。
注文前に、トレーラーの図面、取り付け寸法、油圧データを HCIC に送信し、適合性を確認してください。
