冶金、建設、港湾物流、鉱業などの業界にとって、油圧シリンダーは重労働作業の根幹であり、油圧を機械力に変えて生産ラインを動かし続けます。HCIC HTH2006-10-ORB 4タイロッド油圧シリンダは、油圧ビジネスで 26 年間を経て当社が構築したものです。6 インチのストローク、1 1/8 インチのロッド直径、9,425 の最大推力を備えた頑丈で精密に設計されたユニットであり、56 か国の顧客で実証されています。それは単なるシリンダーではありません。最も過酷な産業環境でも耐えられる主力製品です。
I.コア構造: 耐久性の高いタフネスを実現する 4 本のタイロッド設計
HCIC は、重い荷重を処理する最も信頼性の高い方法である古典的な 4 タイロッド フレームを中心に HTH2006-10-ORB を構築しました。私たちが選ぶ鋼材から組み立て方法に至るまで、あらゆる部品は、日常の産業用途での高いストレスに耐えられるように作られています。
1.1 4 タイロッド システムの仕組み
4 本の高強度スチール タイロッドがフロントとリアのエンド キャップを貫通し、シリンダー バレル、ピストン、エンド キャップをあらかじめ設定された張力でしっかりと締め付けます。これにより、9,425 の最大推力が 4 点に均等に分散されるため、単一のスポットに過大な応力がかかることはありません。これは、安価な一体型シリンダーの悩みの種です。結果？ HTH2006-10-ORB は、採掘支援や金属鍛造に使用した場合でも、標準モデルより 30% 長持ちします。また、修理も簡単です。メンテナンスのために分解するのに高度なツールは必要ないため、マシンの停止時間が短縮されます。
1.2 作業に耐える材質
シリンダーバレルは 45# シームレス鋼で作られており、ピストンが 6 インチのストロークにわたって前後に移動する際の摩擦を低減するために、内側が Ra0.2μm まで滑らかに研磨されています。 SKF シール (NBR、TPU、またはフッ素ゴムからお選びいただけます) と組み合わせて、オイルに多少の汚れが含まれている場合でも、作動油の漏れを防ぎます。ピストンロッドは 40Cr 合金鋼で、0.001 インチの硬質クロム コートが施されており、硬度スケールは 69 ～ 71 HRC に達します。この 1 1/8 インチのロッドは、どれだけ頻繁に使用しても、沿岸の港で錆びたり、埃っぽい鉱山で磨耗したりすることはありません。耐久性のあるタイロッド シリンダーを必要とする企業にとって、この構造は交渉の余地がありません。

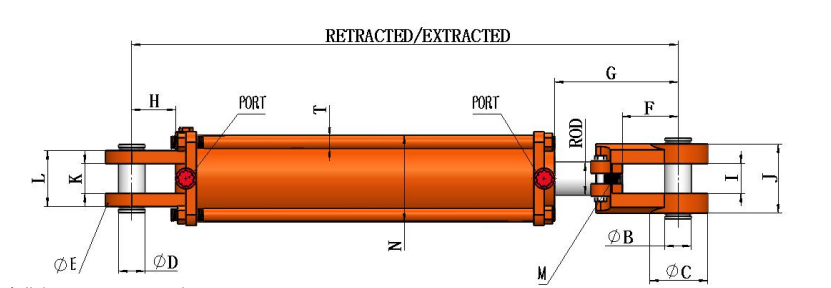

| モデル |
ボア |
脳卒中 |
ロッド直径 |
寸法 |
マックスフォース |
C
|
E
|
F
|
H
|
I、K |
J
|
L
|
M
|
N
|
T
|
| 格納された |
抽出された |
| HTH2006-10-ORB |
2
|
6インチ |
1 1/8” |
16 1/4インチ |
22 1/4” |
9425
|
2
|
2
|
2.125
|
2.06
|
1.125
|
2.5
|
2.375
|
1-1/8-12-UNF |
2.375
|
M10 |
II.コア仕様: 中規模から重度の産業用ジョブ向けに構築
HCIC は、実際の機械に合わせて HTH2006-10-ORB のすべての数値を調整しました。単に大きな数字が重要なのではなく、シリンダーが機器に適合し、適切に作業が行われるかどうかが重要です。
2.1 サイズとストローク: 必要な場所にフィット
このシリンダーは、縮んだ状態で 16 1/4 インチ、伸長した状態で 22 1/4 インチなので、機械に大規模な改造を施すことなく、掘削機、ローダー、港湾クレーンの狭いスペースに滑り込みます。 6 インチのストロークは、建設機械のアームを持ち上げたり、製鉄所で金属ビレットを押し込んだり、組み立てラインで材料を移動したりするなど、精密な作業に最適です。ミリメートルレベルの精度に達するため、操作はスムーズかつ効率的に実行されます。
2.2 ロッドの強さと推力: 必要なときにパワーを発揮
この 1 1/8 インチのロッドは太いだけではありません。9,425 の力で押すのに十分な強度があり、港で 20 トンの貨物を扱い、鋳物工場で高温の鋼材を扱い、鉱山機械を安定してサポートします。クロムメッキにより、プレス、クレーン、ローラーで一日中使用しても、曲がったり反ったりしません。このシリンダーは、安定したパワーを必要とする過酷な作業に適しています。
III. 機能する場所とお客様への約束
HCIC HTH2006-10-ORB は 1 つの業界だけでなく、建設 (掘削機、ローダー)、農業 (大型トラクターやハーベスター)、鉱山 (サポート ジャッキ)、冶金 (鍛造プレス)、港湾 (貨物クレーン) など、あらゆる業界に適用されています。停止しない油圧アクチュエータが必要な場合はどこでも、このシリンダーが役に立ちます。
当社はこのビジネスに 26 年間携わっており、製造上の欠陥に対して 1 年間の保証を提供し、何か問題が発生した場合は無料で修理または交換するという自社の仕事を支持しています。 56 か国でサービスを提供しているため、海外にいる場合でも 72 時間以内に部品や技術サポートを提供します。長い待ち時間や生産性の低下はなく、必要なときにサポートするだけです。
お使いの機械に適合し、何年も使用でき、人間による実際のサポートが付属する頑丈な油圧シリンダーをお探しなら、HTH2006-10-ORB が最適です。これは、油圧に詳しい人によって、工業作業に詳しい人のために作られています。
IV.Frequently Asked Questions
🔩 コア構造とパフォーマンス
Q: 4 タイロッド設計の主な利点は何ですか?
A: 4 本の高張力鋼製タイロッドは、最大 9,425 の推力を 4 点に均等に分散し、単一の位置に過度の応力がかかるのを防ぎます。シリンダーの寿命が標準モデルより 30% 長くなり、過酷な作業に最適です。
Q: この 4 タイロッドシリンダは、重負荷の産業用日常使用に耐えられますか?
A: はい。全体の構造 (鋼材の選択、組み立て) は、信頼性の高い耐荷重性能を備え、採掘サポートや金属鍛造などの高ストレスの日常産業用途向けに設計されています。
Q: 4 本のタイロッド システムはどのように早期故障を防ぐのですか?
A: シリンダーバレル、ピストン、エンドキャップをあらかじめ設定された張力でしっかりとクランプすることで、不均一な応力（安価な一体型シリンダーによくある問題）を回避し、早期故障のリスクを大幅に軽減します。
Q：HTH2006-10-ORBシリンダの最大推力はどれくらいですか？
A： 最大推力は9,425で、4本タイロッド構造により重負荷の使用条件でも安定した出力が得られます。
Q: 4 本のタイロッド設計は分解やメンテナンスが簡単ですか?
A: はい。分解やメンテナンスに高度な工具は必要ないため、機械のダウンタイムが最小限に抑えられ、メンテナンスコストが削減されます。
📊 素材と耐久性
Q：シリンダーバレルの材質は何ですか？利点は何ですか?
A: 45# シームレス鋼製で、内壁は Ra0.2μm の平滑度に研磨されています。これによりピストン運動時の摩擦が軽減され、シリンダーの寿命が向上します。
Q: どのようなシールが使用されていますか?油漏れを効果的に防ぐことができるのでしょうか？
A: 当社ではSKFシールを使用しており、オプションでNBR、TPU、またはフッ素ゴム素材も選択できます。オイル内に少量の汚れがあった場合でも、作動油の漏れを効果的に防止できます。
Q：ピストンロッドの材質は何ですか？錆びや摩耗に強いですか？
A: (注: 必要に応じて回答内容を補足してください)
Q：HTH2006-10-ORBシリンダのストロークはどのくらいですか？
A: ストローク長は 6 インチで、バレル内壁は滑らかで、ストローク中のピストンの動きを安定させます。
Q: このシリンダーは沿岸の港や鉱山などの過酷な環境でも使用できますか?
A: はい。硬質クロムメッキのピストンロッドと高品質の材質により、錆び、塵、摩耗に強く、沿岸港湾や鉱山などの過酷な環境に適しています。
Q: シナリオに適したシール素材 (NBR/TPU/フッ素ゴム) を選択するにはどうすればよいですか?
A: 作業環境に基づいて選択してください。一般的なオイルおよび温度条件には NBR。 TPU による高い耐摩耗性。高温、腐食、特殊な油環境に適したフッ素ゴムです。
🛠️ 選択とカスタマイズ
Q: HTH2006-10-ORB シリンダはどのような用途シナリオに適していますか?
A: (注: 必要に応じて回答内容を補足してください)
Q: 4タイロッドシリンダのストローク長をカスタマイズできますか?
A: (注: 必要に応じて回答内容を補足してください)
Q: 既存の油圧システムに合わせてシリンダーをカスタマイズできますか?
A: (注: 必要に応じて回答内容を補足してください)
Q: このシリンダーが私の機器に適しているかどうかを確認するには、どのようなパラメーターを指定する必要がありますか?
A: (注: 必要に応じて回答内容を補足してください)
Q: 重量制限のあるシナリオ向けに、この 4 タイロッド シリンダーの軽量バージョンはありますか?
A: (注: 必要に応じて回答内容を補足してください)
📦 注文と物流
Q: HTH2006-10-ORB シリンダーの MOQ はいくらですか?
A: 低MOQがサポートされており、試用または交換のニーズに合わせて1個から注文できます。
Q: このシリンダーの標準バージョンとカスタムバージョンの納期はどれくらいですか?
A: 標準モデル: 15 ～ 45 営業日。カスタムモデル: リードタイムはカスタマイズの複雑さによって異なり、具体的なスケジュールは図面の承認後に確認されます。
Q: この頑丈なシリンダーにはどのような配送方法がありますか?
A: 少量の注文: DHL、FedEx、UPS など。大量注文: 費用対効果の観点から船便 (FOB) をお勧めします。お急ぎの注文：航空便での発送が可能です。
Q: 安全に輸送できるようにシリンダーはどのように梱包されていますか?
A: 耐衝撃性と耐摩耗性の梱包材を使用しています。発送前に、輸送中にシリンダーが損傷しないように、詳細な梱包計画と明確な梱包写真を提供します。
Q：商品を指定倉庫に配送してもらえますか？
A: はい。ご要望に応じて、ご指定の倉庫（国内・海外倉庫含む）への宅配手配も承ります。
💰 支払いと協力
Q: どのような支払い条件を受け入れますか?
A: 少量の注文: 100% T/T、ウェスタンユニオン、PayPal、MoneyGram、L/C;大量注文: 30% のデポジット、出荷前に 70% の残高。
Q: サンプルサービスはありますか?無料ですか、それとも有料ですか?
A: サンプルサービスを提供しています。サンプルの場合は少額の手数料がかかりますが、正式な大量注文の場合は手数料が減額または免除されます。
🛡️ アフターセールスとメンテナンス
Q: このシリンダーの保証期間は何ですか?
A: 12 か月の保証を提供します。保証期間内に品質上の問題（人的損害）が発生した場合は、無料で修理または交換サービスを提供します。
Q：4タイロッドシリンダのメンテナンス指導は行っていますか？
A: はい。分解手順やシールの交換方法、日常の点検ポイントなどを詳しく記載した整備マニュアルをご用意しております。オンライン技術サポートも利用できます。
Q: スペアパーツ（シール、タイロッドなど）を個別に購入できますか?
A: はい。シリンダーのすべてのスペアパーツの個別購入をサポートします。大量注文の場合は、無料のスペアパーツを提供できます。
V.お問い合わせ
HCICは、油圧システムの設計、製造、設置、改造、試運転、油圧コンポーネントのブランド販売および技術サービスを主に行う専門の油圧メーカーです。当社の製品がお客様のコスト削減と品質の向上に役立つことを願っています。詳細については、「davidsong@mail.huachen.cc」にメールでお問い合わせいただくか、Google で「HCIC 油圧」を検索してください。
