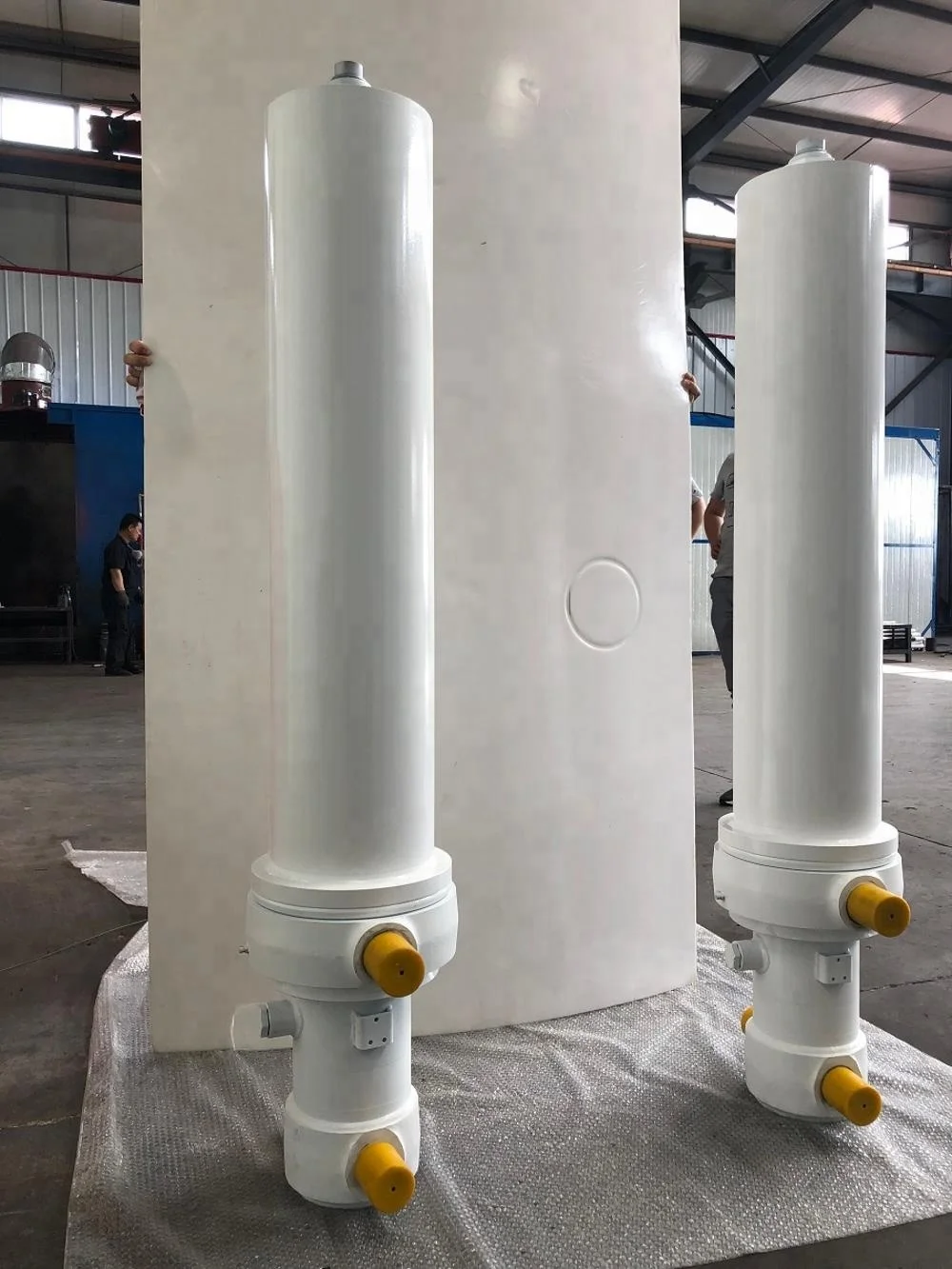

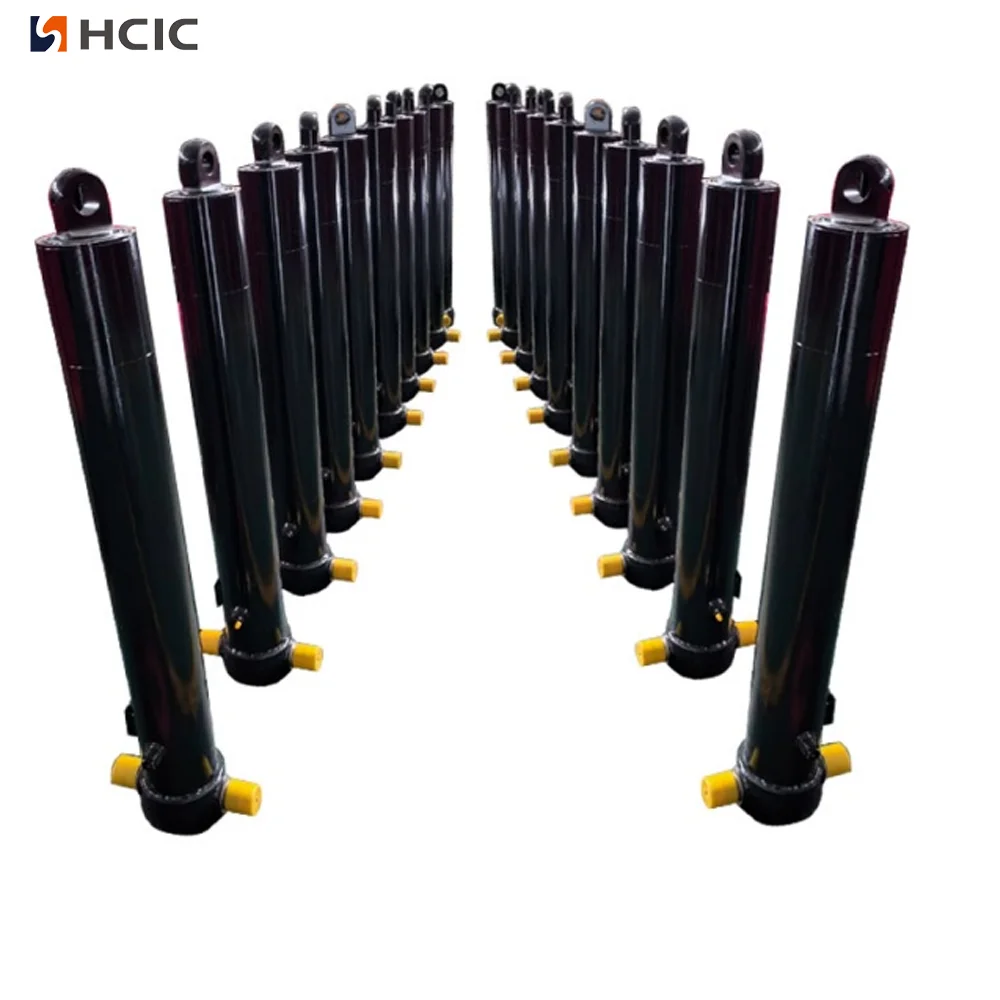

FE-4TG-E169*4280 フロント転倒油圧シリンダーは、圧力 16 MPa、閉じた長さ 1,345 mm の 49 トン ダンプ トラック用途向けにリストされています。
Working pressure:
16MPaTipping capacity reference:
49トンNumber of stages:
4段階FE-4TG-E169*4280 は、49 トンの転倒容量用途向けに HCIC 油圧転倒込みカタログに記載されている 4 段フロント転倒油圧シリンダです。その伸縮構造は、長い作動範囲と単段シリンダーが通常必要とするよりも短い密閉パッケージを組み合わせています。
このモデルは、フロントチップダンプトラックシステムの設計を目的としており、シリンダーの長さ、取り付け形状、車両荷重を合わせて検討する必要があります。カタログには、最初の技術的な議論に必要なメインボアの順序、圧力、取り付け寸法、閉じた長さが記載されています。
| パラメータ | カタログ値 |
|---|---|
| モデル | FE-4TG-E169*4280 |
| 転倒能力の参考値 | 49トン |
| 使用圧力 | 16MPa |
| ステージ数 | 4 |
| 穴径順 | 169 / 158 / 136 / 115mm |
| 次元A | 245mm |
| 寸法B | 385mm |
| ディメンションC | 70mm |
| ディメンションD | 50mm |
| ディメンションデルタ | 50mm |
| 閉じた長さ L | 1,345mm |
上記の値は、付属の HCIC-2026 カタログにある FE/FC フロント チッピング シリンダーの表から転写されたものです。転倒容量の参考値はカタログ適用値であり、すべてのトラック構成を保証するものではありません。
FE-4TG-E169*4280 は 4 つのネストされたステージを使用します。ステージが伸びるにつれて、ボアシーケンスは 169 mm から 115 mm に減少します。この配置により、シリンダは閉じた設置長さを 1,345 mm に保ちながら、長い昇降動作を実現できます。
フロントティッピングサイクル中、油圧がアクティブステージ領域に作用します。ステージのシーケンスが変わると、利用できる揚力と移動速度も変わります。このため、シリンダは最大ボアやトラックの公称容量だけで選択すべきではありません。本体重量、積載量、ヒンジ位置、取り付けポイント、油圧回路はすべて、システムの最終結果に影響します。

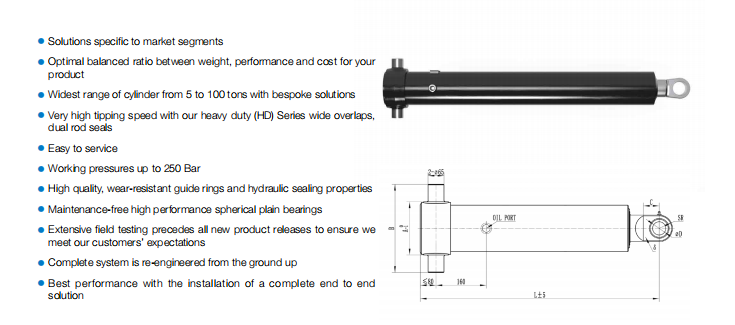

カタログには、FE-4TG-E169*4280 の A、B、C、D、およびデルタ寸法がリストされています。これらの寸法は、トラックのフロント取り付けブラケット、ピボットの配置、フレームのクリアランス、およびクローズドボディの位置と比較する必要があります。
1,345 mm の閉じた長さは、シリンダーがシャーシとフロントティッピングボディの間に取り付けられる場合に特に重要です。購入者は、完全な延長経路、持ち上げ開始時のシリンダーの角度、各取り付けポイントの周囲のクリアランスも確認する必要があります。ピンの中心やブラケットの形状が異なる場合、寸法が類似したシリンダーであっても不適切な場合があります。
カタログには、このモデルの使用圧力 16 MPa と転倒容量 49 トンの参考値が記載されています。これらの数値は、ポンプの設定、バルブの保護、作動油の流れ、トラックの構造と併せて検討する必要があります。これらをスタンドアロンのペイロード承認として扱うべきではありません。
FE-4TG-E169*4280 を選択する前に、購入者は 49 トンの参考資料が実際の車両および転倒本体と一致するかどうかを確認する必要があります。完全なシステムには、互換性のあるブラケット、ピン、油圧ライン、および意図した荷重と動きに合わせて設計された制御回路が必要です。
交換に関するお問い合わせの場合は、元のシリンダー ID、取り付けポイントの写真、閉じた状態と拡張した状態の寸法、ピンの寸法、オイルポート情報、およびトラックの用途の詳細を送信してください。古いユニットが損傷している場合、ロッド、ステージの接合部、取り付けアイの写真は、シリンダーの問題をブラケットや位置合わせの問題から区別するのに役立ちます。
次の情報は、OEM の見積もりに役立ちます。
FE-4TG-E169*4280 は、ボアシーケンス 169/158/136/115 mm、カタログ圧力 16 MPa、閉長 1,345 mm の特定の 4 段フロントチッピング油圧シリンダです。その適合性は、モデル番号だけではなく、ダンプ トラック システム全体によって決まります。プロジェクト固有のレビューのために、取り付け図面と油圧データを HCIC に送信します。

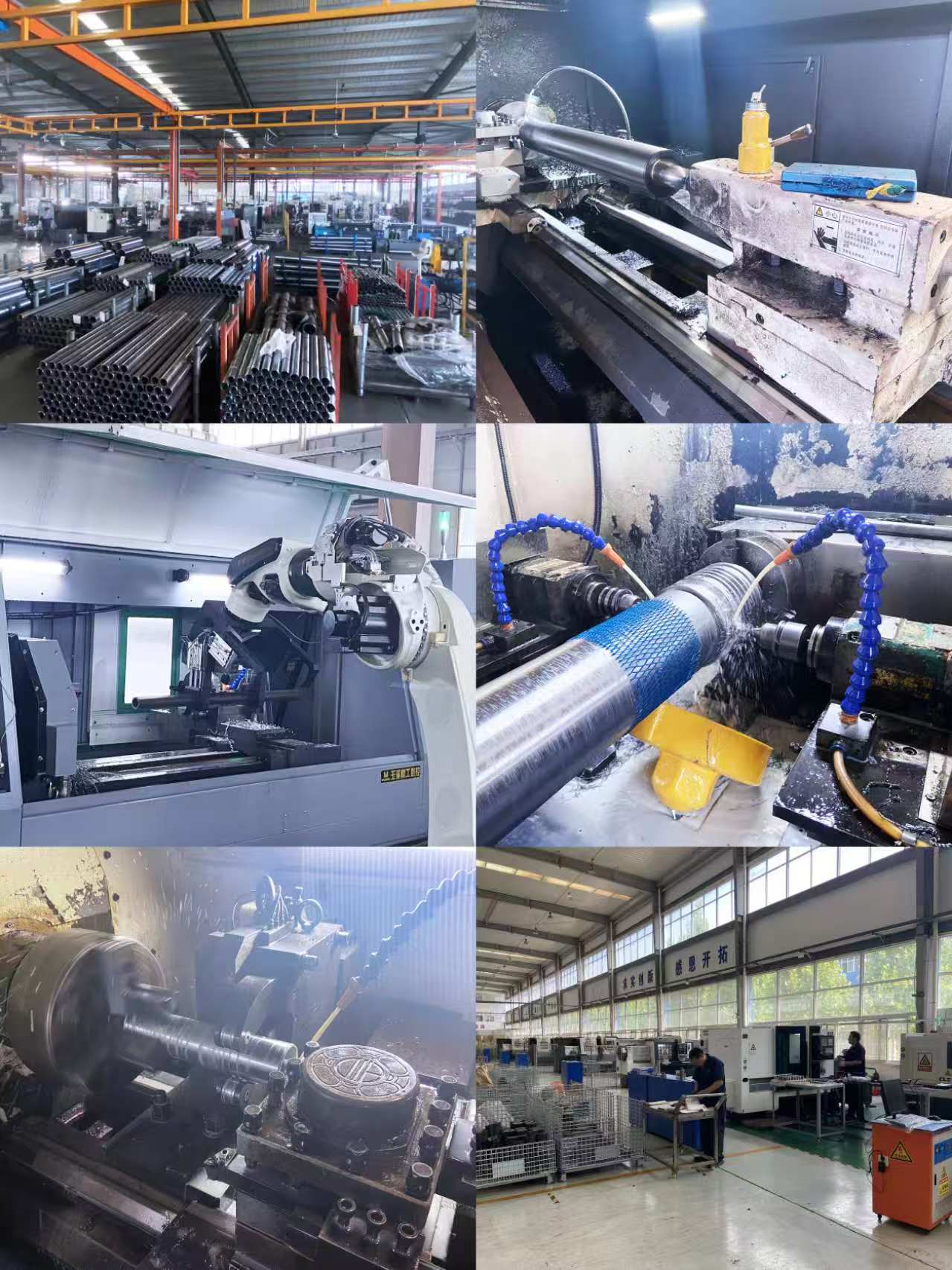

HCIC は、車両および産業用途向けの油圧シリンダーとパワーユニットを開発および製造しています。 HCIC は、技術レビューの基礎として顧客の図面、測定、アプリケーション要件を使用して、OEM および交換の問い合わせをサポートします。
FE-4TG-E169*4280 の見積レビューをリクエストします。
