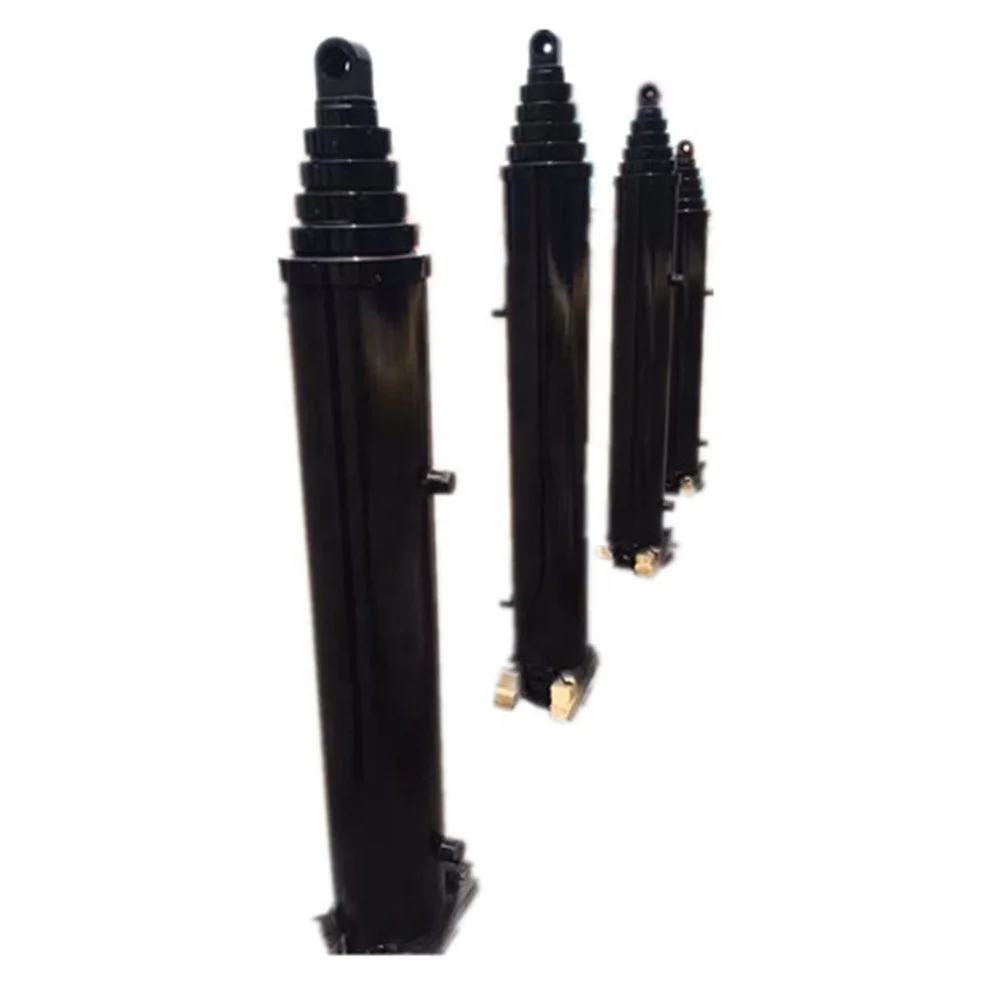

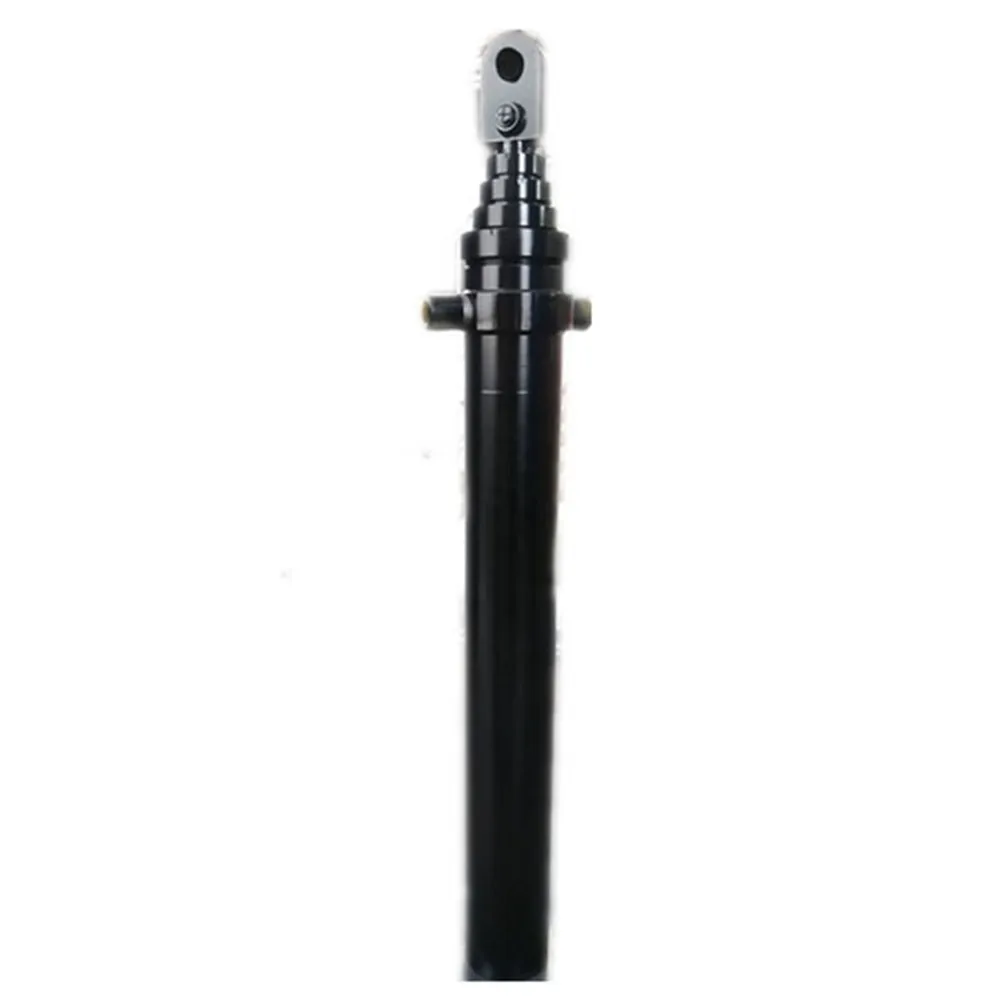

油圧シリンダ 64-35-135型 単動伸縮 ストローク 134.88 閉店 47.13 ロッドピン1.5 ロッド幅 2.69 ベースピン 1.75 LMSD6 ステージ 4 ストローク 134 拡張275
HCIC の油圧シリンダ 64-35-135 は、直接 OEM 交換品またはカスタム設計ソリューションとして利用できます。このシリンダは精密機械加工部品と高性能シールで構築されており、信頼性の高い性能を発揮します。
ISO 9001:2015 規格に従って製造され、出荷前に 100% 圧力テストが行われています。
| 部品番号 | 64-35-135 |
| タイプ | 複動形 |
| 使用圧力 | 2,500 – 3,500 PSI |
油圧シリンダ 64-35-135 段数 4
最大移動ステージ直径6インチ
ストローク長さ (A) 134.75 インチ (3423 mm)
閉じた長さ (B) 47.13 インチ (1197 mm)
延長長さ (C) 181.88 インチ (4620 mm)
ロッドマウント幅 (D) 68 mm (2.69 インチ)
ロッドマウントピン穴(E) 40mm
ベースマウント幅 (G) 8 インチ (203 mm)
ベースマウントピン穴 (J) 48 mm (1.88 インチ)
ポート (L) 1" NPTF
オイルのガロン (収縮時) 2.5
オイルのガロン (拡張) 9.7
