ハーベスタ用油圧シリンダ

1. 製品定義とアプリケーションシナリオ

1.1 製品の定義

コンバイン、トウモロコシ、稲刈り機などあらゆる収穫機の専用油圧シリンダーを製作しております。これらのコンポーネントは油圧力を直線運動に変換し、農場での過酷な作業条件に耐えられるほど頑丈に作られています。油圧を直線的な機械力に変換し、収穫機の重要な可動部品を駆動します。

汎用の産業用シリンダーとは異なり、農場での高振動、激しい粉塵、泥、広い温度変動、長時間の連続運転向けに設計されています。主な特性: 安定した低速動作、強力な耐衝撃性、信頼性の高いシール、長い疲労寿命。

1.2 アプリケーションシナリオ

この油圧シリンダーは、北米、ヨーロッパ、オーストラリア、東南アジアの大規模商業農場向けの主流の収穫機モデルに完全に適合し、地域の大面積の機械化収穫作業に適応します。

典型的なポジション:

• ヘッダー昇降シリンダー：米国、カナダ、オーストラリアの広大な平地農場での穀物の収穫に適用されます。圃場の地面の凹凸や作物の成長高さの違いに合わせて刈り高さを柔軟に調整し、大規模な連続収穫時の穀粒の損失を軽減します。
• リール調整シリンダー：ヨーロッパの小麦および大麦の収穫シナリオに適しており、作物の給餌角度を最適化して、海外の高収量農地での作物の密植によって引き起こされる給餌障害を解決します。
• グレンタンクアンロードシリンダー:米国のトウモロコシおよび大豆農場で使用される大容量ハーベスタ向けに設計されており、頻繁な高速荷降ろし作業をサポートし、大面積農地の全体的な収穫効率を向上させます。
• こぎすきま調整シリンダー：ヨーロッパの混植地域における多様化する作物の収穫に適応し、小麦、米、トウモロコシ、大豆の脱穀クリアランスを調整して、現地の多作物輪作収穫のニーズに対応します。
• シャーシレベリングシリンダー:南ヨーロッパや東南アジアの丘陵地帯の農地で広く使用されており、傾斜のある畑でも収穫機を安定させ、複雑な海外の地形でも正常な動作を保証します。

2. 技術仕様パラメータ

2.1 パラメータテーブル

3. 材料と製造プロセス

3.1 主な材質

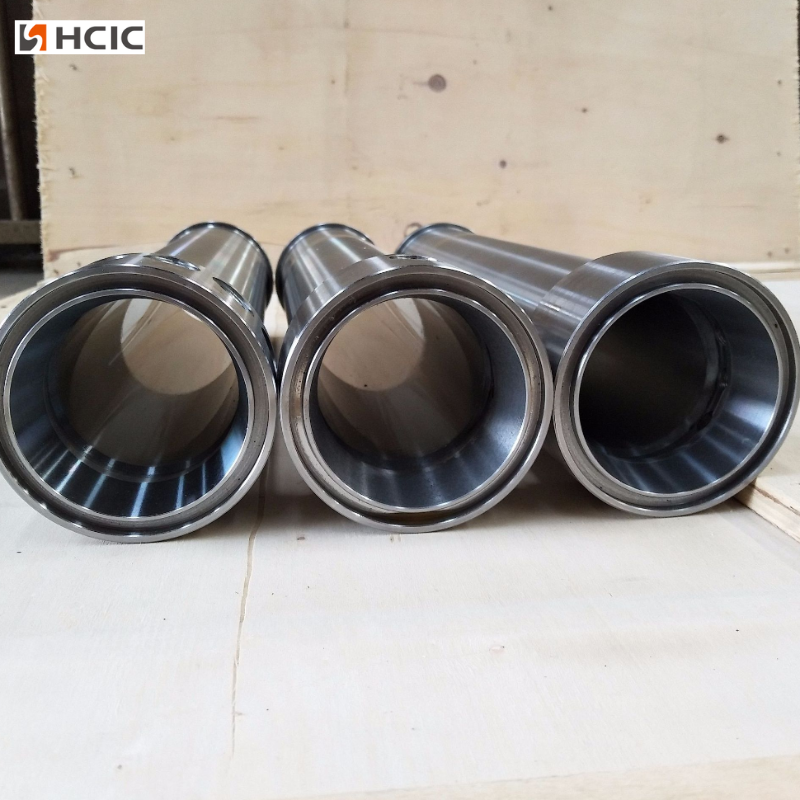

• シリンダーバレル: 27SiMn または 45# シームレス鋼管 (GB/T 8713-2018)。高い引張強度、良好な溶接性、40MPaまでの耐圧性。
• ピストンロッド: 45Cr / 40Cr ミディアムカーボン合金鋼。
• o焼き入れ+焼き戻し（HRC 28～34）により、靭性と耐衝撃性を実現。
• o表面硬質クロムメッキ（25～30μm）、HV≧800、防錆、耐摩耗、防泥。
• ピストン＆ガイドブッシュ：鋳鉄+ダクタイル鋳鉄、耐摩耗性、シールとの適合性が良好。
• シールセット: 輸入複合シール: FKM メインシール + HNBR ダストシール + PTFE ウェアリング。高温、泥水、頻繁な往復にも耐えます。

3.2 主要なプロセス

1.バレルインナーホーニング：Ra≦0.4μmの精密ホーニング加工、鏡面、低摩擦、油漏れなし、シール長寿命。

2.ロッド研削と硬質クロムメッキ：CNC 研削により真直度 ≤0.1 mm/m を保証します。均一な厚みと密着性を実現する自動クロムメッキライン。

3.溶接:エンドキャップとクレビスに完全溶け込み CO₂ 溶接。重要な溶接部の非破壊検査 (UT/MT)。

4.組み立てとテスト:

• 塵埃の侵入を防ぐクリーンルームアセンブリ
• 100% 圧力テスト: 31.5 MPa で 3 ～ 5 分間圧力を保持、漏れなし、永久変形なし。

5.表面処理:ショットブラスト+2液防食塗料、塩水噴霧耐性≧500時間、屋外農場の長期使用に適しています。

4. 業界への応用例

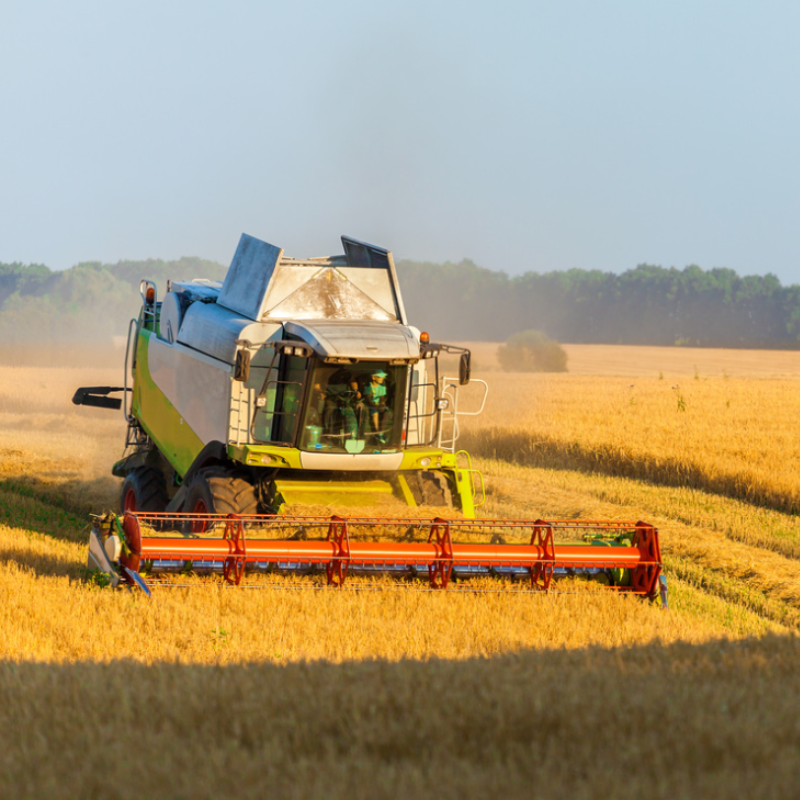

事例 1 – 小麦/米コンバイン

• シリンダー: ヘッダーリフト用 50/25-250 mm 複動式。グレンタンク荷降ろし用63/32-400mm。
• 作業条件: 収穫期には 12 ～ 14 時間/日の連続作業。周囲温度 35 ～ 40 ℃、粉塵が多く、泥水が時々発生する。
• 性能: 安定した持ち上げ、スタックなし。 1,000 時間で漏れ率 <0.5%。収穫損失を効果的に 2% 以下に削減します。

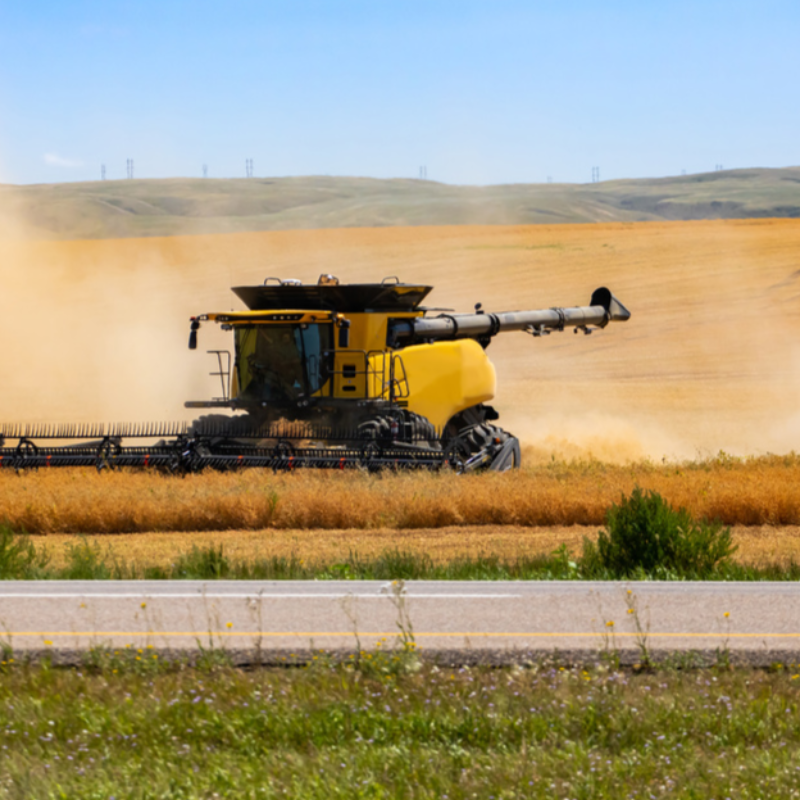

ケース 2 – トウモロコシ収穫機

• シリンダー: ヘッダーリフティング用 63/32-320 mm。耳アンロード機構用 50/25-200 mm。
• 作業条件：頻繁な衝撃、高振動、ほこりっぽいトウモロコシの茎の破片、春先の気温は-15℃まで下がります。
• 性能: 定格圧力の 2 ～ 3 倍の衝撃荷重に耐えます。ロースタートのパフォーマンスが良好。通常のメンテナンスで耐用年数は 3,500 ～ 4,500 時間に達します。

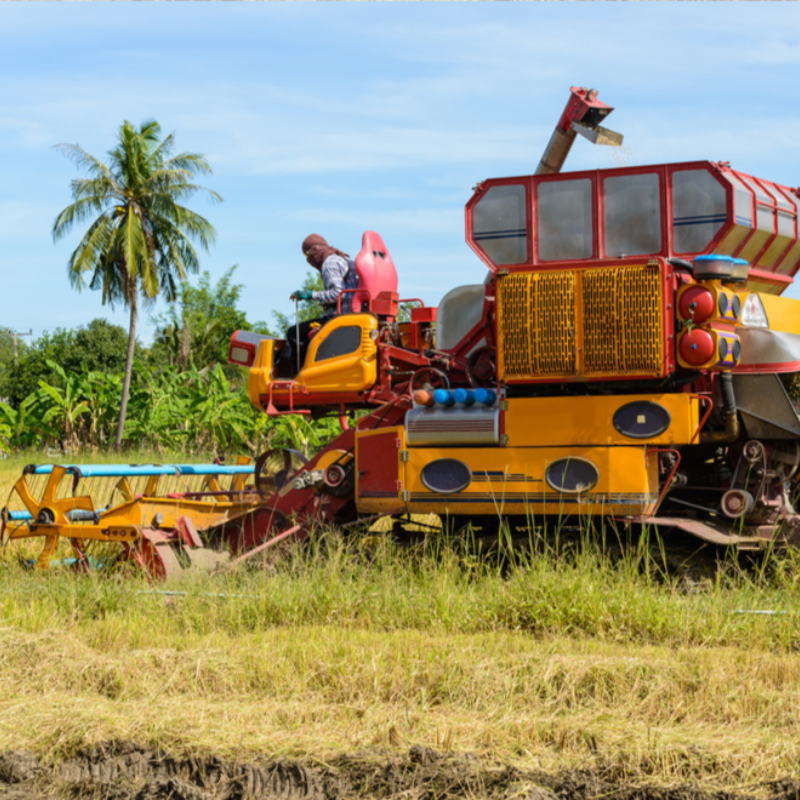

ケース 3 – 小型ヒルサイドハーベスター

• シリンダー: ボディレベリングとヘッダー制御用の 40/20-150 mm コンパクト複動シリンダー。
• 作業条件: 狭い畑、頻繁な旋回、ぬかるみの道路、一年中高湿度。
• 性能: コンパクトなサイズ、柔軟なアクション。湿気の多い/泥だらけの環境でも良好な密閉性。現場でのメンテナンスが簡単に行えます。

5. よくある質問

（1）Q: この油圧シリンダーはすべてのブランドの収穫機に適していますか?

A: 標準モデルはほとんどの主流のハーベスタに適合します。特殊機器の特注サイズや設置寸法にも対応いたします。

（2）Q: 通常使用での寿命はどれくらいですか？

A: 標準的な作業条件下では、通常の耐用年数は 2000 作業時間を超える可能性があります。定期的なオイル交換と清掃により、耐用年数をさらに延ばすことができます。

（3）Q：使用中に油漏れが発生した場合はどうすればよいですか？

A: オイル漏れはシールリングの経年劣化や損傷が主な原因です。適合するシーリングキットを交換するだけで、シリンダー全体を交換する必要はありません。

（4）Q: 気温の低い冬でも正常に動作しますか？

A: はい。 -20℃以内での耐低温試験を行っております。寒冷地では性能を向上させるため、低温作動油の使用をお勧めします。
