ダンプ トレーラー プロジェクトの前に、モデル 520 パワー ホイストのカタログ寸法を確認し、フレーム スペース、取り付け形状、およびサービス クリアランスを確認してください。

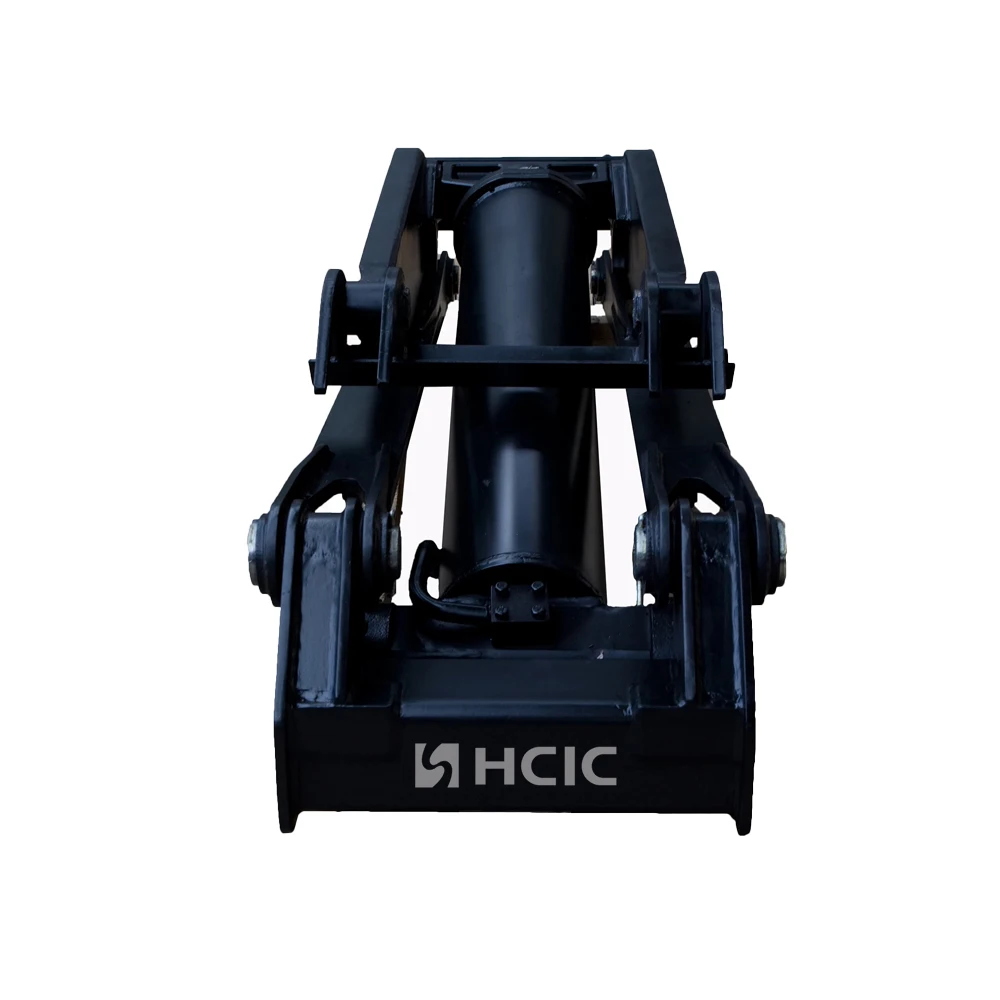

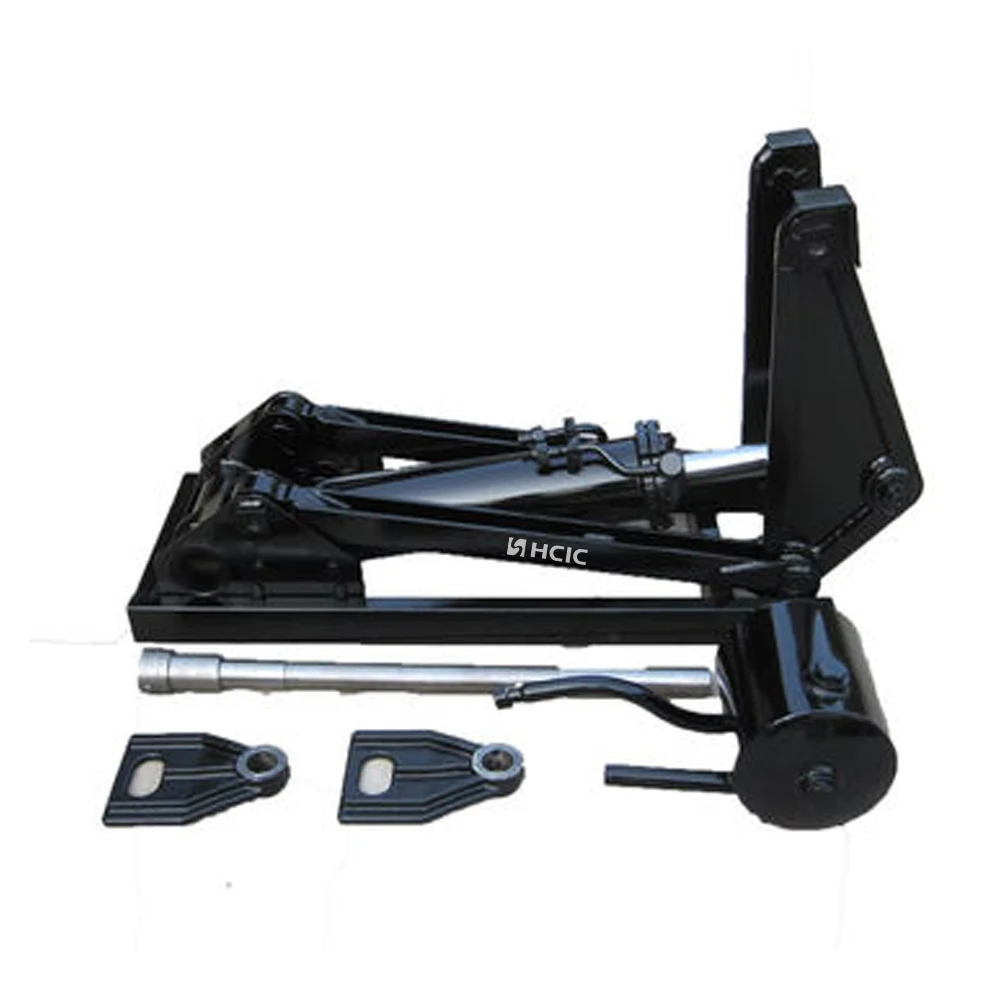

モデル 520 パワー ホイストは、付属の American Power Hoists カタログに記載されているコンパクトな昇降コンポーネントです。ダンプトレーラーの製造者や代替品の購入者にとって、最初の疑問は単にホイストが持ち上げられるかどうかだけではありません。ホイストが利用可能なフレームスペース、ピボット配置、移動経路に適合するかどうかです。

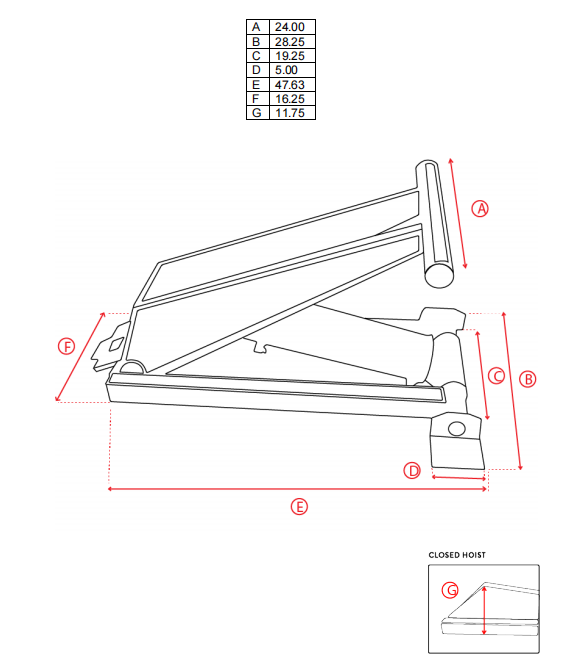

モデル 520 のページには、A から G までの 7 つの寸法参照が記載されています。これらの寸法は、トレーラーの構造、油圧回路、および取り付けの詳細が最終決定される前に、設置範囲をチェックするためのエンジニアリングの開始点となります。
| パラメータ | カタログ値 |
|---|---|
| モデル | 520 |
| 製品カテゴリー | パワーホイスト |
| 次元A | 24.00インチ |
| 寸法B | 28.25インチ |
| ディメンションC | 19.25インチ |
| ディメンションD | 5.00インチ |
| ディメンションE | 47.63インチ |
| ディメンションF | 16.25インチ |
| ディメンションG | 11.75インチ |
これらの値は、モデル 520 のカタログ ページから転記されています。製造承認前に、元の図面と顧客の実際のトレーラー寸法を確認する必要があります。

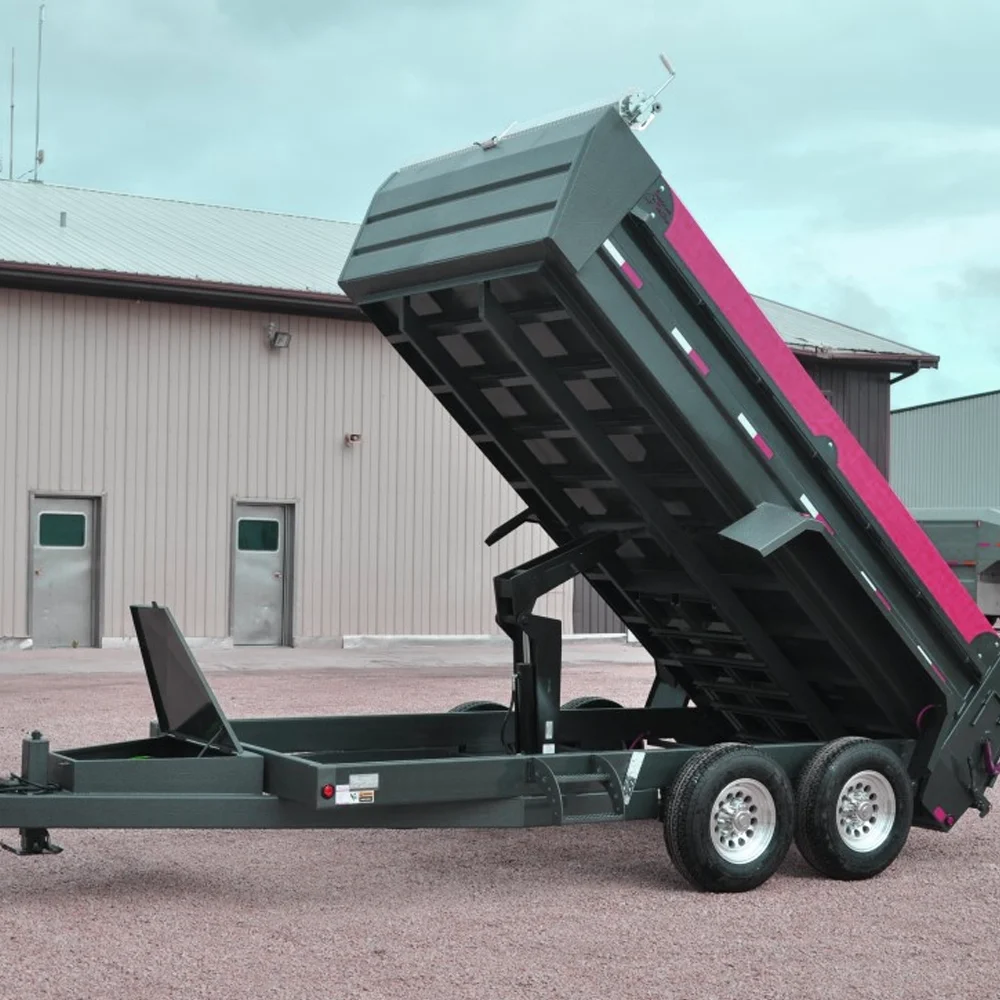

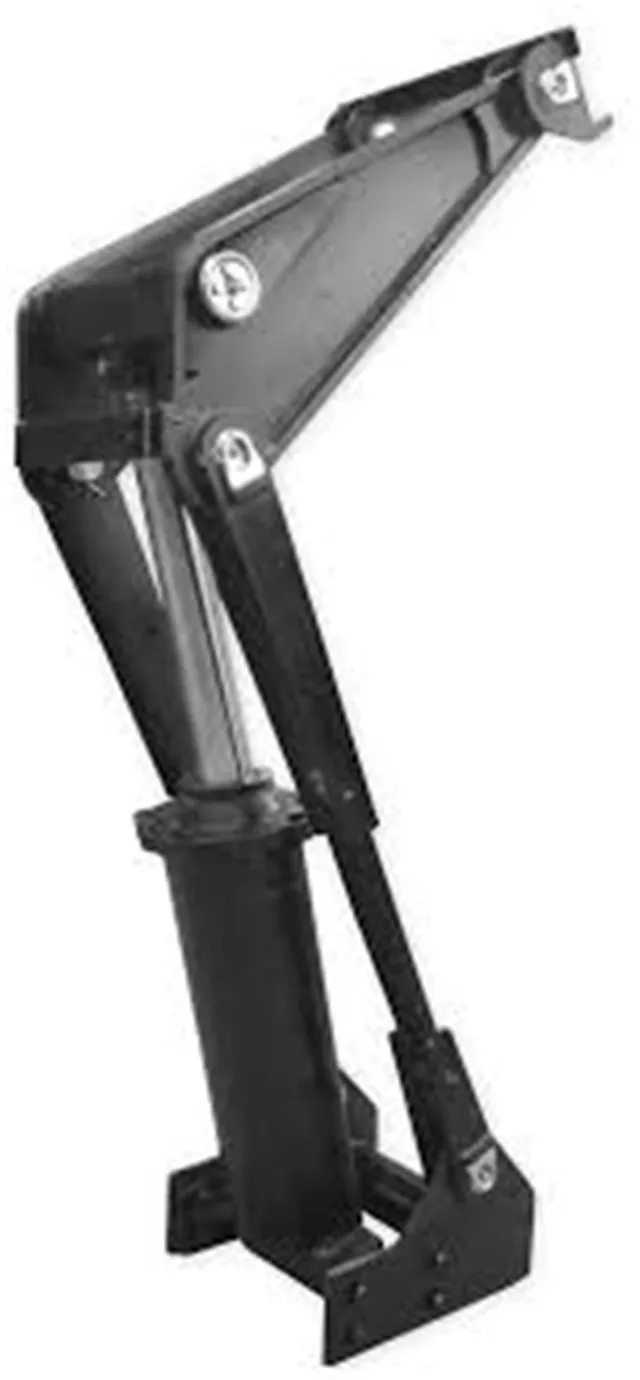

ダンプ トレーラーの昇降システムが角度を変えて移動します。本体を閉じたときに利用できるスペースは、持ち上げ時に利用できるスペースと同じであるとは限りません。ホイストはフレーム内に設置し、支持構造に正しく接続し、サイクル全体を通じて移動体に近づかないようにする必要があります。
このため、モデル 520 パワーホイストは、独立したコンポーネントとしてではなく、完全な昇降装置の一部として検討する必要があります。トレーラー本体、後部ヒンジ、前部取り付け構造、および油圧接続はすべて、最終的な装備に影響を与えます。
A、B、C の寸法は、ホイストとトレーラー フレームとダンプ本体の間の利用可能なスペースを比較するときに役立ちます。まずトレーラーを閉じた状態で測定し、次に車体が傾き始めるときの移動経路を確認します。
静的測定だけでは、クロスメンバー、ブラケット、ホース、またはボディの下側との干渉を見逃す可能性があります。最も安全なレビューでは、主要な距離がマークされた、寸法を記入した図面または写真を使用します。
D、F、G の参照は、購入者がホイストと計画されたサポート プレート、ピンの位置、およびフレーム補強を比較するのに役立ちます。これらの値は、元の図面やプロジェクトの寸法を使用せずに完全な取り付け設計を再現するために使用しないでください。
取り付け構造は、持ち上げの反力をトレーラーのフレームに伝達する必要があります。したがって、ブラケットの厚さ、ピンの位置合わせ、溶接の設計については、別途エンジニアリングを検討する必要があります。
カタログには、モデル 520 の寸法 E が 47.63 インチと記載されています。この測定は、トレーラーの取り付け長さが制限されている場合、またはホイストを既存のフレーム メンバーの周囲に配置する必要がある場合に重要です。
この寸法を、閉じた本体の位置、ヒンジの位置、サービスアクセススペースと併せて確認してください。実際にアクセスできない測定を中心に設置を設計するのではなく、検査や油圧接続作業のための余地を残しておきます。
モデル 520 パワーホイストは、購入者が適合性を検討するための定義されたカタログ参照と寸法基準を必要とするダンプトレーラー昇降システムの議論に適しています。完全な機械的および油圧的配置の確認を条件として、OEM トレーラーの構築、交換プロジェクト、システムの再設計が検討される場合があります。
付属のモデル 520 カタログ ページには寸法参照がリストされていますが、このモデルの検証済みの容量、使用圧力値、耐用年数、または認定は提供されていません。これらの詳細は、モデル番号から推測するのではなく、実際のプロジェクトで確認する必要があります。
モデル 520 パワーホイストに関する有益な問い合わせには、次のものが含まれます。
- トレーラーの種類とダンプの車体寸法
- フレームとボディの間に利用可能なスペース
- 後部ヒンジの位置と前部取り付けポイント
- ピンの中心とブラケットの寸法
- ダンプ本体の閉じた位置と作業位置

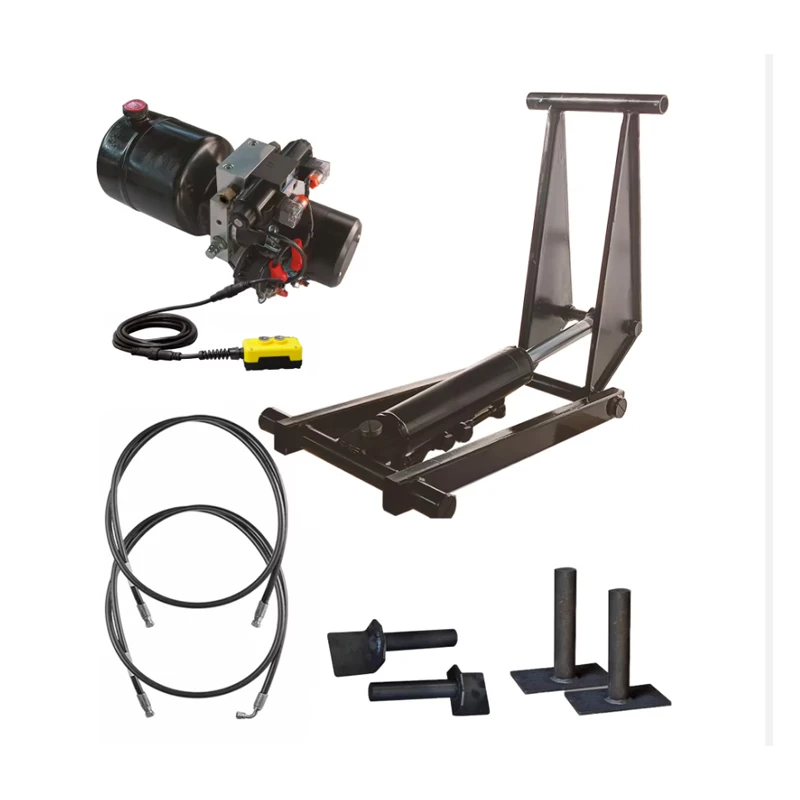

- 既存のポンプ、バルブ、ホース、および制御装置（交換の場合）
- 現在の設置場所の写真または寸法図
- 必要な持ち上げ順序と動作環境
この情報により、サプライヤーは隠れた構造の詳細を推測することなく、取り付けについて話し合うことができます。
モデル 520 パワーホイストは、モデル番号の一致だけではなく、適合性の検討を通じて選択する必要があります。カタログ寸法、特に 47.63 インチの E 寸法、24.00 インチの A 寸法、および 11.75 インチの G 寸法は、ダンプトレーラーの設置を確認するための有用な出発点となります。
正確な見積もりを得るには、トレーラーの図面、取り付け寸法、および既存の油圧情報を HCIC に送信してください。最終的な決定は、完全な吊り上げ配置と最新の技術図面に基づいて行う必要があります。
HCIC は、車両および産業用途向けの油圧シリンダーとパワーユニットを開発および製造しています。モデル 520 プロジェクトの場合、HCIC は利用可能な設置情報を確認し、OEM または交換の見積もりに必要な技術的な詳細を特定できます。
