トップブランド Rexroth の高性能 4TSG-180-3035.3 マルチステージ伸縮油圧シリンダを購入してください。重労働向けに設計されており、耐久性と効率性を備えており、大量または緊急の調達ニーズに最適です。
Rod Diameter:
180mmStroke:
3035.3mm

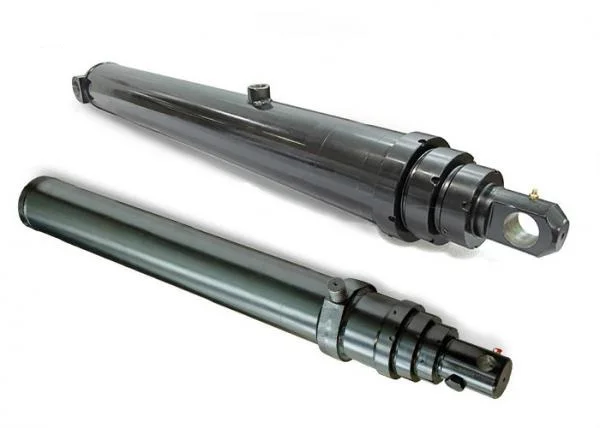

の4TSG-180-3035.3 マルチステージ伸縮式油圧シリンダーは、ダンプ トラック、移動式クレーン、大型農業用ローダー、鉱山機械など、速度を落とすことができない機械のために当社が設計したハードウェアです。 「4TSG」とは4段伸縮ユニットを意味します。 180 mm のプライマリボアは重い荷物を持ち上げる力を与え、3035 mm のストロークにより完全に伸ばすと遠くまで届きます。縮めると 1280 mm まで縮みます。これは、作業現場や輸送ルートの狭いスペースに収まる必要がある機械にとって非常に重要です。私たちは、泥、ほこり、極端な温度、絶え間ない振動に耐えられるようにこの製品を構築しました。派手なマーケティングはせず、耐えられる部品だけを使用しました。
• 材質と仕上げ:すべてのチューブには 42CrMo 合金鋼が使用されています。高圧下でも曲げや亀裂に強いため、これを選択しました。ピストンロッドは 35CrMo で、強度を高めるために熱処理が施されています。すべての外面には QPQ 焼入れと防食コーティングが施されており、塩水噴霧中で 72 時間テストしましたが、錆びの斑点はありませんでした。インナーチューブは機械ではなく手作業で研磨されており、これにより表面が十分に滑らかになり、摩擦が軽減され、各ステージがくっつかずにスライドします。
• 漏れのないシール:標準温度 (-20°C ～ +60°C) 用の NBR と高温 (最大 +80°C) 用の FKM の 2 つのシール オプションを提供しています。どちらもヨーロッパのサプライヤーから輸入されており、手動プレスを使用して取り付けています。きつい嵌めをスキップする自動組み立てはありません。シリンダーを全圧で 5 分間運転して、すべてのシールをテストします。漏れがある場合は、シールキットを交換して再度テストします。
• あなたのマシンに適合する取り付け:クレビス、トラニオン、またはフランジ マウントを選択できます。お客様の正確な仕様に合わせて穴を開けます。お客様側で追加の穴あけや溶接は必要ありません。当社はこのシリンダーを北米とヨーロッパの 20 以上の異なる機械モデルに設置してきました。取り付け穴は毎回揃います。
| パラメータ | 正確な値 | ||||
| 最高使用圧力 | 25MPa(3626psi) | ||||
| 定格ストローク長さ | 3035mm(119.5インチ) | ||||
| 一次ボア径 | 180mm(7.09インチ) | ||||
| 収縮長さ | 1289mm(50.4インチ) | ||||
| 推奨作動油 | ISO 46/68鉱物油 | ||||
| 動作温度範囲 | -20°C ～ +80°C (-4°F ～ 176°F) | ||||
| ピストンロッド材質 | 35CrMo合金鋼 | ||||
| 表面処理 | QPQ焼入れ+防錆コーティング | ||||
| 試験規格 | 5分間で最大圧力の1.5倍 | ||||
180 mm のプライマリ ボアは、ダンプ トラックで 22 トンの荷物を持ち上げるのに十分な力を押し出します。当社では、お客様がこれを使用して 3 年以上、一度も故障することなく濡れた砂利や岩石を運搬してきました。 4 段階の設計により、各チューブに均等に荷重が分散されるため、荷重が中心から外れても曲がることはありません。私たちは工場でテストするだけではなく、プロトタイプのユニットをテキサスの建設現場やカナダの鉱山現場に送り、大量生産の前に実際のテストを実行します。
手作業で研磨された内面により摩擦が軽減されるため、油圧ポンプを長時間労働する必要がありません。ポンプの仕事量が減るということは、燃料の消費量が少なくなるということです。お客様からは、標準的なシリンダーと比較して燃料コストが 8 ～ 10% 節約されたと言っています。摩擦が低いということは、油圧システム内の熱の蓄積も少ないことを意味します。これにより、ポンプと液体の寿命が少なくとも 2 年延長され、メンテナンス費用が削減されます。
シリンダーはモジュール設計を採用しており、特別な工具は必要なく、レンチとドライバーで分解できます。シールキットは単一のパッケージとして販売されているため、個別の部品を探す必要はありません。当社はシカゴとハンブルクの倉庫に在庫を保管しているため、部品は北米とヨーロッパに 2 ～ 3 日で発送されます。オハイオ州のお客様は、シール キットを 45 分で交換し、その日のうちにダンプ トラックを道路に戻したと報告しました。
ダンプトラック:偏った荷重でもベッドをスムーズに持ち上げます。バックホー: かさばらずに深掘り用にディッパーを延長します。起伏の多い地形からの絶え間ない振動にも対応しており、採掘現場でシールを交換することなく 6,000 時間以上稼働していることが確認されています。
コンバインハーベスター:平らでない圃場の地形に合わせてヘッダーを調整するので、作物を見逃すことがありません。大型噴霧器: ブームを 12 メートルの高さまで持ち上げて広範囲をカバーします。凍てつく冬の小麦畑や灼熱の夏のトウモロコシ畑でも機能します。天候に関係なく、シールが割れたり、チューブが錆びたりすることはありません。
(1).リーチスタッカー: 腕を伸ばして機械から 8 メートル離れた輸送用コンテナをつかみます。
(2).大型フォークリフト:鋼製パレットを正確な制御で持ち上げるので、荷物を傷つけません。
(3).固定コンベヤ:シュートを傾けて材料を必要な場所に正確に送り、移動式セットアップと固定式セットアップの両方に適合します。
互換性、カスタマイズ、品質、アフターサポートなど、油圧シリンダおよび油圧製品に関するよくある質問への実践的な回答。
A: はい。当社の油圧製品は、ほとんどの産業用機器や作業環境に適合するように設計されていますが、重要なのは、お客様の作業条件（温度範囲、負荷容量、粉塵/湿気レベル、毎日の使用頻度など）に関する詳細情報を提供していただくことです。これらの詳細により、標準製品の完璧な適合性を確認することも、お客様の正確なニーズに合わせてソリューションをカスタマイズすることもできます。
A: もちろんです。ただし、そのためには、作業環境の特定の温度範囲を明確に通知する必要があります。特殊シール材（高温用フッ素ゴムなど）や特殊金属材（耐高温合金鋼など）を選択してカスタマイズし、極端な温度条件下でも油圧製品が早期故障することなく安定した性能を維持できるようにします。
A: はい。腐食や粉塵の多い作業環境の要望をお知らせいただければ、油圧製品の防食コーティング処理、シリンダバレルやピストンロッドの耐食性の高い特殊金属材料の選択、防塵特殊シールの採用など、耐摩耗性、耐錆性、耐腐食性を確保し、過酷な環境下でも長期にわたって安定した動作を実現します。
A: 互換性を正確に確認するには、次の情報をお知らせください。 1. 機器のモデルと取り付け寸法 (ピン サイズ、取り付けスロット幅)。 2. 特定の作業条件（温度、湿度、腐食性物質など）。 3. 毎日の作業要件（負荷容量、ストローク長、連続作業時間）。 4. 油圧システムの圧力パラメータ。これらの詳細を考慮して、当社はお客様に最適な油圧ソリューションを提供できます。
A: 当社のカスタマイズ サービスは、油圧製品のほぼすべての主要なパラメータをカバーしています。 1. 構造のカスタマイズ (ストローク長、シリンダー直径、取り付けスタイル)。 2. 材料のカスタマイズ（過酷な環境用の特殊な金属材料、極端な温度用の特殊なシール材料）。 3. パフォーマンスのカスタマイズ (圧力定格、耐荷重、耐摩耗/耐腐食要件)。お客様の特別なニーズが何であっても、当社のエンジニアリング チームはカスタマイズされたソリューションを提供できます。
A: まず、当社の技術チームが 1 対 1 でお客様とコミュニケーションをとり、すべての作業条件の詳細と製品要件を整理および確認し、詳細なカスタマイズ計画を作成します。そして、計画に応じて対応する特殊シール材や特殊金属材料を選定し、計画通りに生産を進めていきます。最後に、カスタマイズされたすべての油圧製品は出荷前に目標を絞った性能テストを受け、お客様の作業条件要件を完全に満たしていることを確認します。
A: いいえ。カスタマイズされた油圧製品の柔軟な MOQ をサポートします。設備交換用にカスタマイズされた油圧シリンダーが 1 個必要な場合でも、車両のアップグレードやプロジェクト建設用に大量のカスタマイズされた製品が必要な場合でも、当社はお客様のニーズにお応えします。厳格な最低注文制限はなく、注文の規模に関係なく、同じ高品質のカスタマイズ サービスを提供します。
A: もちろんです。カスタマイズされた油圧製品は、標準製品と同じ厳格な品質管理システムと生産基準に従っています。カスタマイズには高品質の特殊材料（シール、メタル）を使用し、すべてのカスタマイズ製品は出荷前に厳格な性能テストと品質検査を受けます。唯一の違いは、カスタマイズされた製品はお客様の特定の作業条件に合わせて調整されており、適応性が高く、耐用年数が長いことです。
A: 当社の標準油圧製品は、高品質の 45# シームレス鋼 (シリンダー バレル) と焼き入れクロムメッキ鋼 (ピストン ロッド) を使用し、NBR 標準シールと適合しています。特殊な作業条件が必要な場合には、金属材料は高張力合金鋼、耐食性ステンレス鋼などの特殊材料への置き換えも可能です。シール材にはフッ素ゴム、TPUをご用意し、お客様のニーズにお応えします。
A: すべての油圧製品 (標準およびカスタマイズの両方) に対して 12 か月の標準保証を提供します。保証期間内に、人為的要因以外の要因（材料欠陥、加工ミスなど）に起因する品質上の問題が発生した場合は、無償で修理または交換サービスを提供します。カスタマイズされた製品については、お客様の作業条件の要件に応じて、対象を絞ったアフターセールス技術サポートも提供します。
A: はい。当社では、日常点検ポイント、シール交換手順、一般的な故障のトラブルシューティングなど、すべての油圧製品の詳細なメンテナンスマニュアルを提供しています。さらに、当社は油圧製品のすべての純正スペアパーツ（標準シール、特殊カスタマイズシール、ピストンロッドなど）を供給しており、長期メンテナンスのニーズを満たすために個別に購入することができます。
A: 標準油圧製品のリードタイムは比較的短く (通常 15 ～ 45 営業日)、迅速に出荷できます。油圧カスタマイズ品の場合、納期はカスタマイズの複雑さ（特殊材料調達の難しさ、構造調整の複雑さなど）によって異なりますので、カスタマイズ計画のご承認後に具体的な生産・納期の確認をさせていただきます。
1. 圧力テスト:25 MPa を 5 分間保持します。漏れや変形はありません。障害は修復されずに廃棄されます。
2. リークテスト:フルストロークで作動油に浸漬します。気泡がゼロであるということは、通過することを意味します。シリンダーの隅々まで漏れがないかチェックします。
3. サイクルテスト:500 回の完全な伸縮サイクル - 毎回スムーズにスライドする必要があり、固着や研磨がありません。
VI.お問い合わせ:
当社は生産のあらゆる段階で ISO 9001:2015 規格に従っています。 HCIC アフターセールス チームは、コールセンターの担当者ではなく油圧技術者で構成されており、設置、メンテナンス、トラブルシューティングに関する質問に 24 時間以内に回答できます。すべてのシリンダーに 12 か月の保証を提供します。製造上の欠陥により故障した場合は、無償で交換させていただきます。詳細については、「davidsong@mail.huachen.cc」にメールでお問い合わせいただくか、Google で「HCIC 油圧」を検索してください。
