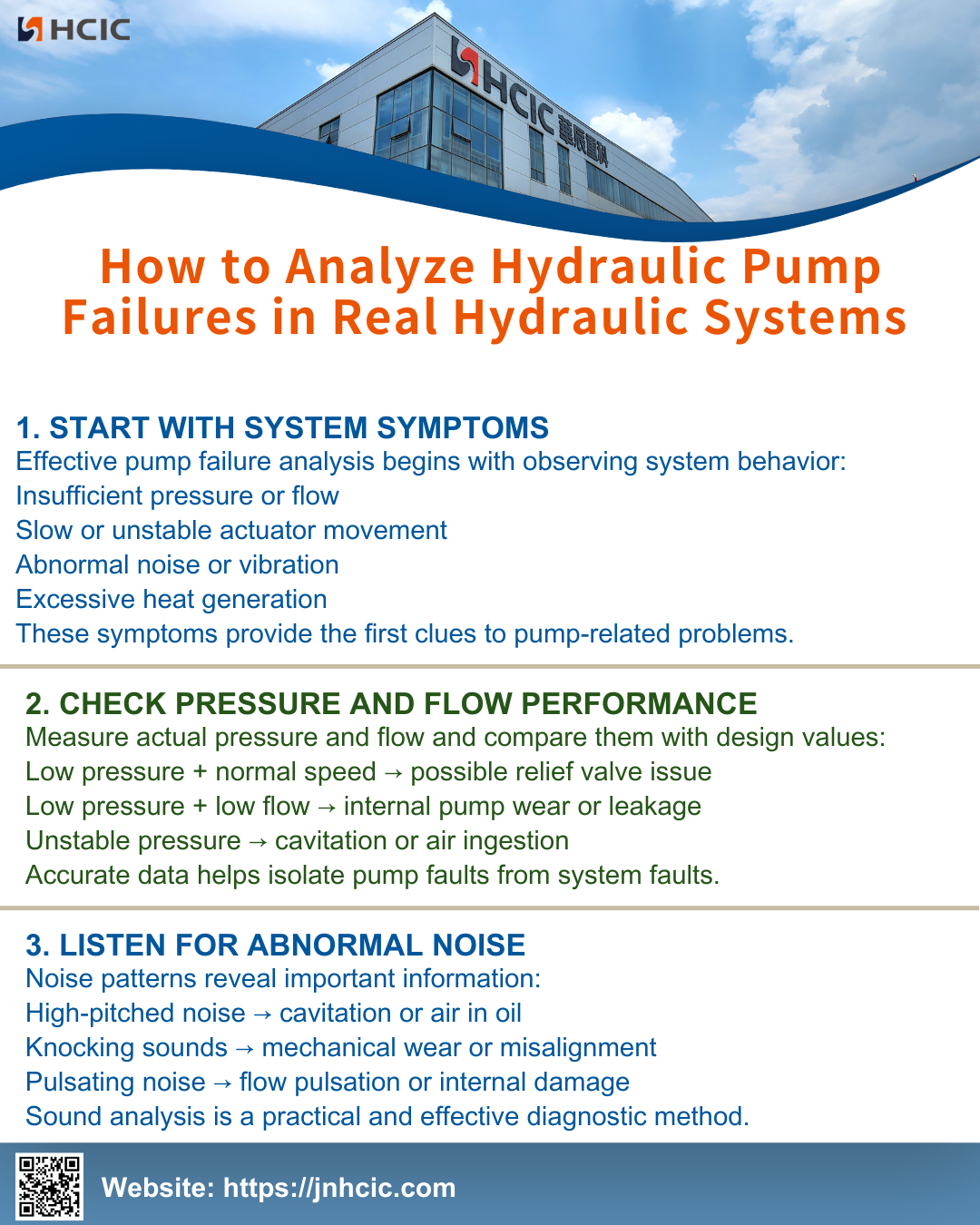

実際の油圧システムにおける油圧ポンプの故障を解析する方法

油圧ポンプの故障が単一の要因によって引き起こされることはほとんどありません。

圧力、流量、オイルの状態、騒音、取り付けチェックを組み合わせた体系的な診断により、最も正確な結果が得られます。

1️⃣ システムの症状から始める

効果的なポンプ故障解析は、システムの動作を観察することから始まります。

圧力または流量が不十分です

アクチュエータの動きが遅い、または不安定である

異音や振動が発生する

過剰な発熱

これらの症状は、ポンプ関連の問題の最初の手がかりとなります。

2️⃣ 圧力と流量の性能を確認する

実際の圧力と流量を測定し、設計値と比較します。

低圧 + 通常速度 → リリーフバルブの問題の可能性

低圧 + 低流量 → 内部ポンプの摩耗または漏れ

圧力が不安定 → キャビテーションや空気の吸い込み

正確なデータは、ポンプの故障をシステムの故障から切り分けるのに役立ちます。

3️⃣ 異常なノイズがないか聞いてください

ノイズ パターンから重要な情報が明らかになります。

高音ノイズ → キャビテーションまたは油中の空気

ノック音 → 機械的磨耗や位置ずれ

脈動音 → 流量脈動または内部損傷

音響分析は実用的で効果的な診断方法です。

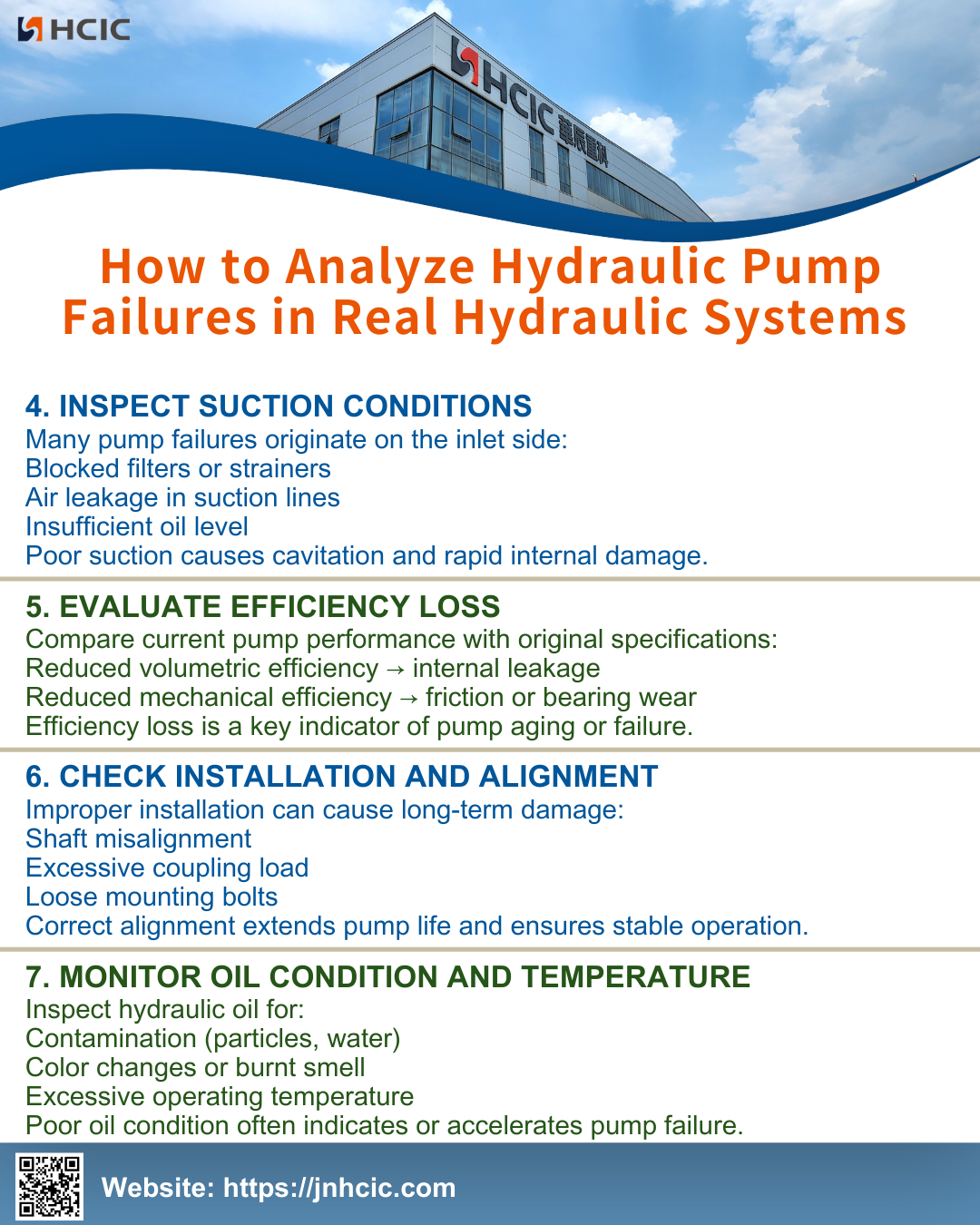

4️⃣ 吸引状態を点検する

ポンプの故障の多くは入口側に起因します。

フィルターまたはストレーナーの詰まり

吸気ラインの空気漏れ

オイルレベルが不十分です

吸引力が低いとキャビテーションが発生し、内部が急速に損傷します。

5️⃣ 効率損失を評価する

現在のポンプ性能を元の仕様と比較します。

体積効率の低下 → 内部漏れ

機械効率の低下 → 摩擦またはベアリングの摩耗

効率の低下は、ポンプの老朽化または故障の重要な指標です。

6️⃣ 取り付けと調整を確認する

不適切な取り付けは長期的な損傷を引き起こす可能性があります。

軸の芯ずれ

過大なカップリング負荷

取付ボルトの緩み

正しい位置合わせによりポンプの寿命が延び、安定した動作が保証されます。

7️⃣ オイルの状態と温度を監視する

作動油の次の点を検査します。

汚染（粒子、水）

色が変わったり、焦げたような匂いがしたり

過度の動作温度

オイルの状態が悪いと、ポンプの故障が示唆されたり、故障が加速したりすることがよくあります。
