産業用油圧システムでは、溶接油圧シリンダとタイロッド油圧シリンダの 2 つが最も一般的に使用されるアクチュエータです。多くの機器メーカー、購入者、エンジニアは、この 2 つのどちらかを選択する際にジレンマに陥ることがよくあります。実際には、絶対的に「より良い」オプションはありません。すべては、特定のアプリケーション シナリオに適合するかどうかにかかっています。この記事では、実際の構造、パフォーマンス、利点、欠点、アプリケーション シナリオに基づいた客観的な比較を提供し、正しい選択を迅速に行うのに役立ちます。

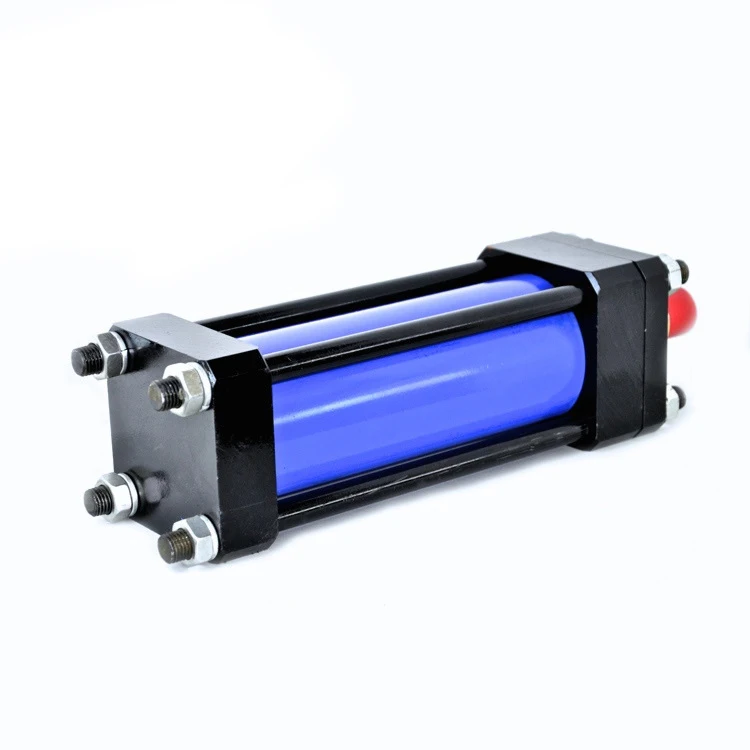

1.1タイロッド式油圧シリンダモジュール式アセンブリ設計を中心にしています。シリンダーバレルとエンドキャップは複数の高強度タイロッドで固定されており、大規模な溶接を行わずに構造全体がボルト締め接続で保持されています。これらの製品は通常、国際規格に従っており、強力な互換性を備えています。一般的なボアサイズは 30 ～ 200 mm、使用圧力は 7 ～ 21MPa で、ストローク長が 3 メートルを超えることはほとんどありません。

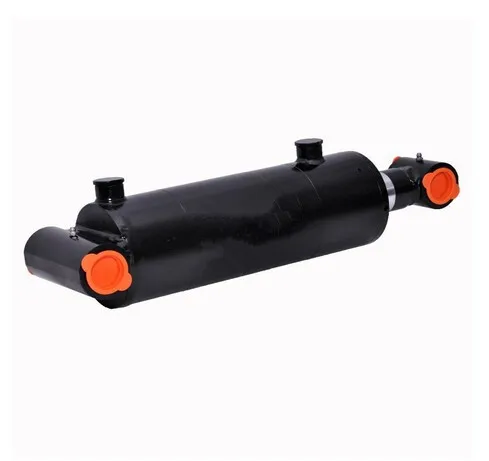

1.2 溶接油圧シリンダー代わりに一体型の溶接構造を使用してください。シリンダーバレルとエンドキャップは直接溶融溶接されており、剛性を制限する外部タイロッドはありません。当社はより厚いシームレス鋼管で製造しているため、標準圧力定格は 16 ～ 31.5MPa に達し、カスタムの頑丈なユニットでは 35MPa に達する可能性があります。ボアサイズは最大500mm、ストロークは6メートルをはるかに超えるため、ヘビーデューティでロングストロークの用途に最適です。
2.2 シンプルな構造のおかげで、シールやガイド スリーブなどの摩耗部品は迅速に交換でき、専門的な溶接装置や高級工具は必要ありません。一般の整備士でもメンテナンスを完了できるため、機器のダウンタイムが効果的に短縮されます。
2.3 ただし、その限界も非常に明確です。圧力容量には限界があり、耐衝撃性は平均的です。長時間の振動や頻繁な衝撃のある環境では、タイロッドが伸びたり、ナットが緩んだりする傾向があり、オイル漏れや精度の低下につながる可能性があります。したがって、中程度の圧力、クリーンな環境、安定した負荷がかかる用途に適しています。
3.1 溶接型油圧シリンダは、タイロッドレスの全溶接構造により、コンパクトで剛性に優れています。より大きな側面荷重や衝撃力に耐え、高温、多量の粉塵、高湿度、重荷重などの厳しい環境でも安定した性能を維持します。同じ設置スペース内で、溶接シリンダはより大きなボアとより長いストロークに対応できます。
3.2 主な欠点は、シリンダー本体や溶接部が損傷した場合、現場での修理がほぼ不可能であることです。工場での手直しが必要なため、ダウンタイムが長くなり、メンテナンスコストが高くなります。また、カスタマイズ性が高いため、タイロッドシリンダに比べて量産の自由度が低くなります。
自動化機器、工作機械、射出成形機、包装機械
中小型油圧システムと標準装備
高いメンテナンス利便性と短納期が求められるシーン
建設機械、鉱山機械、冶金機械
海洋、海洋、太陽光発電、風力発電の大型機器
高圧、ロングストローク、過酷な条件、非標準のカスタマイズされたプロジェクト
実世界の経験からの選択ロジックを要約すると、次のようになります。
使用圧力が 21MPa 未満の場合、アプリケーションは標準であり、メンテナンスの容易さが最優先事項です。タイロッド油圧シリンダをお選びください。
使用圧力が 21MPa を超える場合、衝撃が激しい場合、スペースが狭い場合、または環境が厳しい場合は、溶接された油圧シリンダを選択してください。
どちらも確かで実績のある製品です。シリンダーを実際の作業の要求、使用設定、および長期的なケアと組み合わせた場合にのみ、最高の価値が得られ、故障を最小限に抑えることができます。
