HCIC の公式ウェブサイトでは、専用のカスタム油圧シリンダー 3D 設計製造前にシリンダーをレビューする必要がある購入者向けのリソース。このページでは、要件の収集、3D モデリング、顧客レビュー、図面承認後の生産を中心に構築された設計から生産までのワークフローについて説明しています。
サイトのページ サイトマップは、このリソースを最終更新タイムスタンプ **2026 年 8 月 5 日、06:58:30 UTC** で記録します。この記事では、公開エンジニアリング リソースの最新情報を報告します。これは、指定された顧客の注文、契約金額、納期、または完了したプロジェクトの結果を発表するものではありません。
カスタム油圧シリンダーボアとストローク以上のものを介して機械に接続されています。取り付けポイント、ポート、シール配置、周囲のクリアランス、および動作エンベロープはすべて、コンポーネントが最終アセンブリで機能するかどうかに影響します。
HCIC の公開 3D CAD ページでは、製造前の図面レビューを位置づけています。 OEM バイヤーにとって、これにより、初期要件と製造段階の間に明確なチェックポイントが作成されます。また、変更が容易な間に、エンジニアリング チームに適合性の問題について話し合う場も提供されます。
この資料によると、HCIC エンジニアは動作圧力、取り付けスタイル、環境条件について顧客と相談します。部品名だけではシリンダを設計できないため、これらは実用的な入力となります。
完全な要件パッケージには、ストローク、収縮長さ、荷重方向、速度、ポートの位置、ピンの寸法、動作温度、流体情報、利用可能な設置スペースも含まれる場合があります。入力が正確であればあるほど、3D レビューはより有用になります。

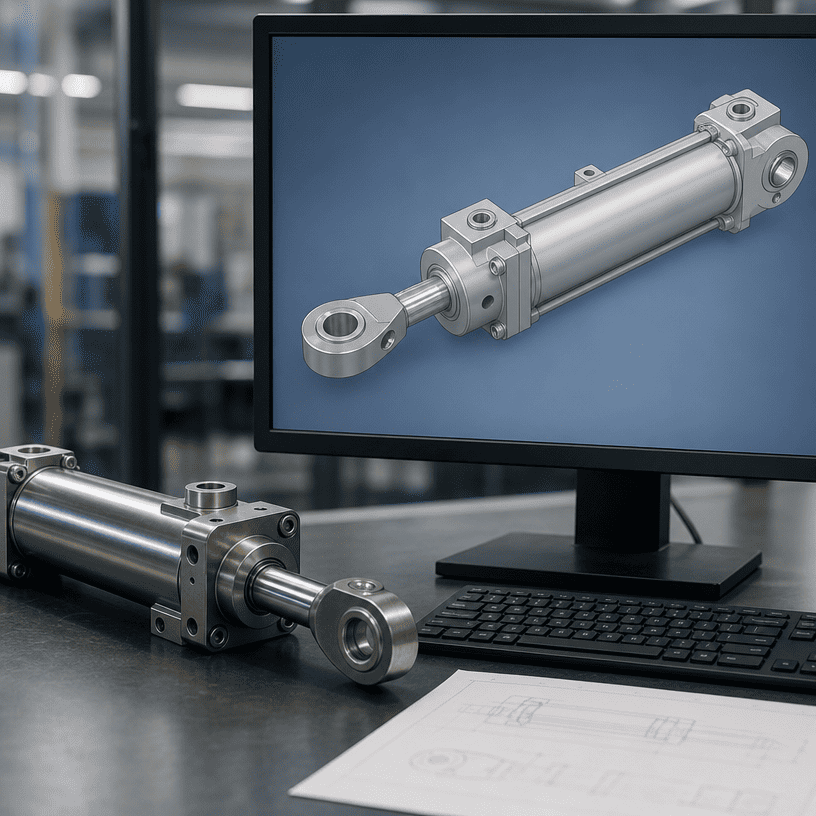

このページでは、内部ポートとシール構成を含む詳細な 3D モデルについて説明します。外部エンベロープは取り付け問題の一部にすぎないため、これはカスタム作業にとって重要です。
モデルのレビューは、購入者が取り付け形状、接続方向、周囲のクリアランス、および近くの機械コンポーネントとのインターフェースを検討するのに役立ちます。実際のアセンブリおよび現在の設計リビジョンと照らし合わせてチェックする必要があります。
HCIC のリソースには、顧客が機械アセンブリ内のクリアランスと適合性を確認できるように、ファイルは 360 度レビューのために送信されると記載されています。このステップでは、納入された部品が工場に到着するまですべての取り付けに関する質問を放置するのではなく、生産の前に技術的な決定を下します。
レビューは単なる目視検査ではなく、技術的な承認として処理される必要があります。購入者は、モデルを現在の機械の図面と比較し、すべての重要なインターフェイスを確認し、生産が承認されたリビジョンを記録する必要があります。

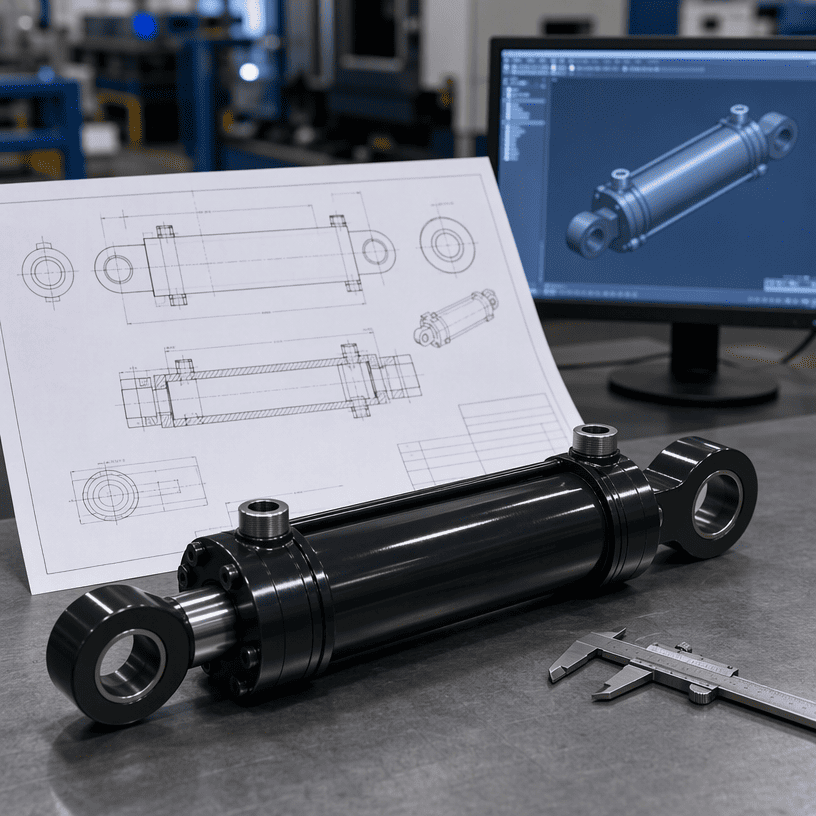

公開ページによると、3D 図面の承認後に生産が開始され、承認された CAD ファイルの座標が使用されます。これにより、設計記録が HCIC によって説明される製造引き継ぎに関連付けられます。
最終的な購入文書には、承認された図面の改訂、数量、テストまたは検査の要件、梱包手順、未解決の技術点が記載されている必要があります。明確な引き継ぎは、異なるチームが異なる次元で作業する可能性を減らします。
カスタム モデルを承認する前に、次の点を確認してください。
スペースが限られている機械の場合、クリアランスの確認は特に重要です。シリンダーは要求されたストロークに適合していても、フレームメンバー、ホース、センサー、または保護カバーと干渉する可能性があります。
この公開リソースは、特定の顧客、注文金額、プロジェクトの納期、または普遍的なパフォーマンス結果を特定するものではありません。 HCIC が規定するカスタム油圧シリンダー設計のエンジニアリング ワークフローについて説明します。
この区別は、責任ある B2B コミュニケーションにとって重要です。 CAD レビューは設計の調整を改善できますが、マシンレベルの負荷計算、リスク評価、検証テスト、または購入者自身の承認プロセスに代わるものではありません。
カスタム 3D CAD レビューを開始するには、OEM 購入者は以下を準備する必要があります。
完全な機械モデルを共有できない場合は、寸法を記入した図面および写真と参考寸法を提供してください。その後、エンジニアリング チームは、まだ確認が必要な仮定を特定できます。
HCIC の 3D CAD エンジニアリング リソースは、カスタム シリンダーの購入者に、製造前に定義されたチェックポイントを提供します。つまり、要件を収集し、モデルをレビューし、適合性を確認し、承認された設計を生産用にリリースします。ほとんどのカスタムシリンダーの問題は、製品名だけではなく、コンポーネントと機械の間のインターフェースで始まるため、このアプローチは役立ちます。
プロジェクトのレビューの場合は、現在のアセンブリ情報、シリンダー要件、および重要なクリアランスを HCIC に送信してください。エンジニアリング チームに、製造前に承認が必要な図面の改訂と技術的なポイントを特定するよう依頼します。
HCIC は油圧メーカーであり、その公式 Web サイトではカスタム油圧シリンダー、油圧パワー ユニット、およびアプリケーション固有のソリューションを紹介しています。同社は、カスタムシリンダープロジェクト向けにプロフェッショナルな 3D CAD 図面を提供すると述べています。
