機械にデッドシリンダーがあります。機械がダウンしています。早急に交換品が必要です。
測定せずに注文すると、ギャンブルになります。新しいシリンダーのボアは適切ですが、ストロークが間違っています。作業が完了する前に底がついてしまいます。または、ピンの目が 4 分の 1 インチ小さすぎます。または、ポートのスレッドが間違っています。間違った部品が元に戻るまで、マシンはさらに 2 週間停止したままになります。
慎重な測定には 40 分かかります。 「これくらいの大きさだと思います」を、工場が建設できる図面に変えます。測定に費やすすべての時間は、適合しない交換品を待つことに費やす必要のない時間になります。
このガイドでは、必要な 6 つの測定値 (ボア、ロッド、ストローク、全長、取り付け、ポート) について説明します。
- ノギス (安い 6 インチのデジタルノギスで十分です)
- 巻尺またはスチール定規
- ペンと紙（または携帯電話）
- カメラ
- きれいな布 — 測定前にロッドとポートを拭きます。
Nothing exotic.店頭にはこれらすべてが揃っています。
ボアはバレルの内径、つまりピストンがスライドする部分です。シリンダーの力を決定します。
ピストン面積 = π × (ボア/2)²
それが重要である理由を示す 2 つの例:
- 2000 PSI で 3 インチのボア → 14,137 ポンドの押圧力
- 2000 PSI で 4 インチのボア → 25,133 ポンドの押圧力
同じ圧力で 78% 強い力。そのため、工場が最初に要求する数値はボアです。
測定方法:シリンダーを分解した場合は、シリンダー内部を直接キャリパーで取り除いてください。まだ組み立てられている場合は、無理に引っ張らないでください。多くの場合、ボアはバレルまたはデータ プレートに刻印されています。 「3.00 BORE」などの刻印またはモデル番号を探してください。スタンプの写真をお送りください。モデルからボアを読み取ることができます。

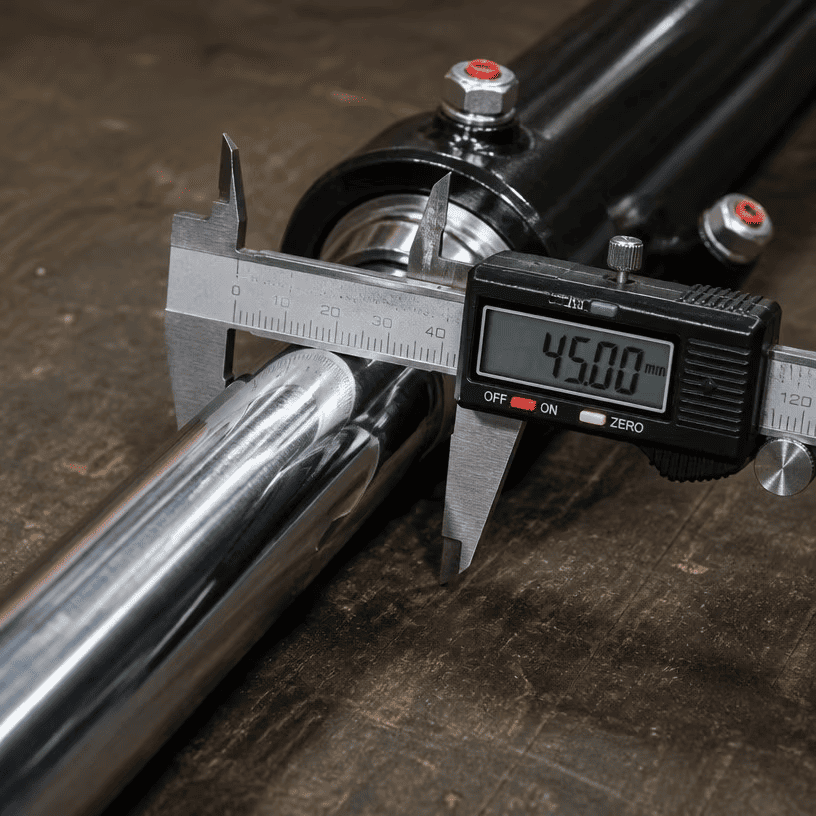

ロッドの直径は、強度とシールのフィットという 2 つの理由から重要です。
測定方法:ロッドの汚れのない場所、つまり磨耗している可能性のある先端ではなく、グランド近くのロッドにキャリパーを取り付けます。まず掃除してください。埃っぽい棒は実際よりも大きいです。
摩耗を確認してください。 ロッドに大きな傷、穴、またはシールが乗る部分の摩耗した段差がある場合は、お問い合わせの際にその旨をお伝えください。ロッドが摩耗しているということは、機械に位置ずれの問題がある可能性があることを意味します。原因が解決されない場合、新しいシリンダーも同じように摩耗します。

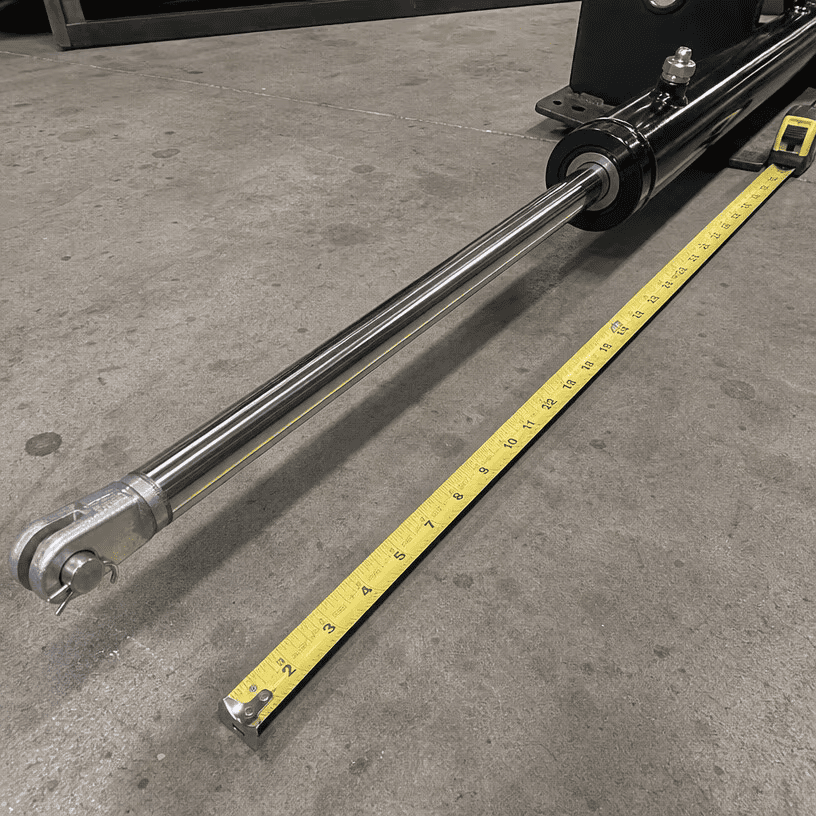

ストロークとは、ロッドが完全に縮んだ状態から完全に伸びた状態までの移動距離です。ここでほとんどの測定ミスが発生します。
間違った方法:推定ではシリンダーを機械から外した時のロッドが露出していることから。
1. 完全に収縮したシリンダーの端から端まで、ピンの中心からピンの中心までを測定します。これをRと呼びます。
2. シリンダーを完全に伸ばした状態で、端から端まで、ピンの中心からピンの中心まで測定します。これをEと呼びます。
3. ストローク = E − R（標準シリンダの場合、ロッドの移動量は伸びたときと縮んだときの全長の差に等しい）。
例：縮径24インチ、伸長60インチ→ストローク36インチ。
シリンダーが機械上にある場合は、その位置でストロークを測定できます。グランドの位置でロッドに印を付け、完全に伸ばし、露出したロッドを測定します。その露出した長さがストロークです。
単位を決して混ぜないでください。すべてをインチで測定するか、すべてをミリメートルで測定します。 36 インチ ストロークと 900 mm ストロークのシリンダは、同じシリンダではありません。

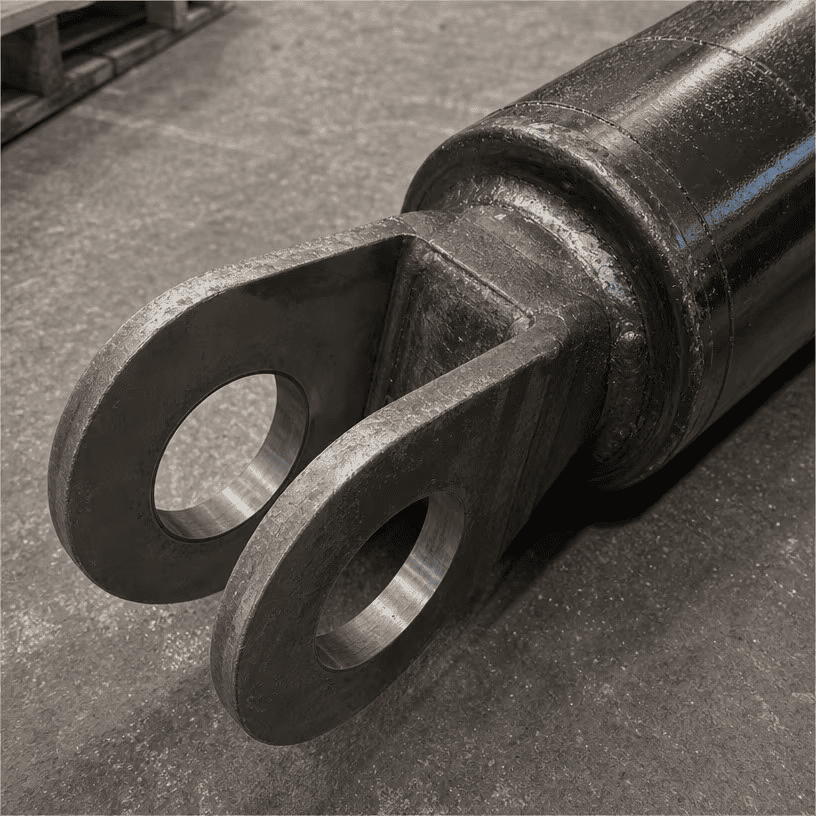

取り付けとは、シリンダーを機械に取り付ける方法です。これは、誤注文の 2 番目に多い原因です。
ピンアイ（クレビス）：ピンホールの直径と耳の間の幅を測定します。また、ピン穴の中心からバレル/ロッドの端までの距離にも注意してください。工場はこれらの寸法に基づいて構築されます。
クロスチューブ：チューブの外径とチューブ端間の距離を測定します。
フランジまたはトラニオン: ボルト穴のパターン、ボルトのサイズ、フランジの厚さに注意してください。トラニオンの場合、ピンの直径とバレルに沿ったトラニオンの位置。
最も重要なのは、ピンの中心です。全長 (収縮時と伸長時) を指定する場合は、ピンの中心からピンの中心までの長さを指定します。これが機械が実際に認識する寸法です。目の外側まで測定すると、ピンアイの厚さが 2 倍になり、交換に時間がかかりすぎます。

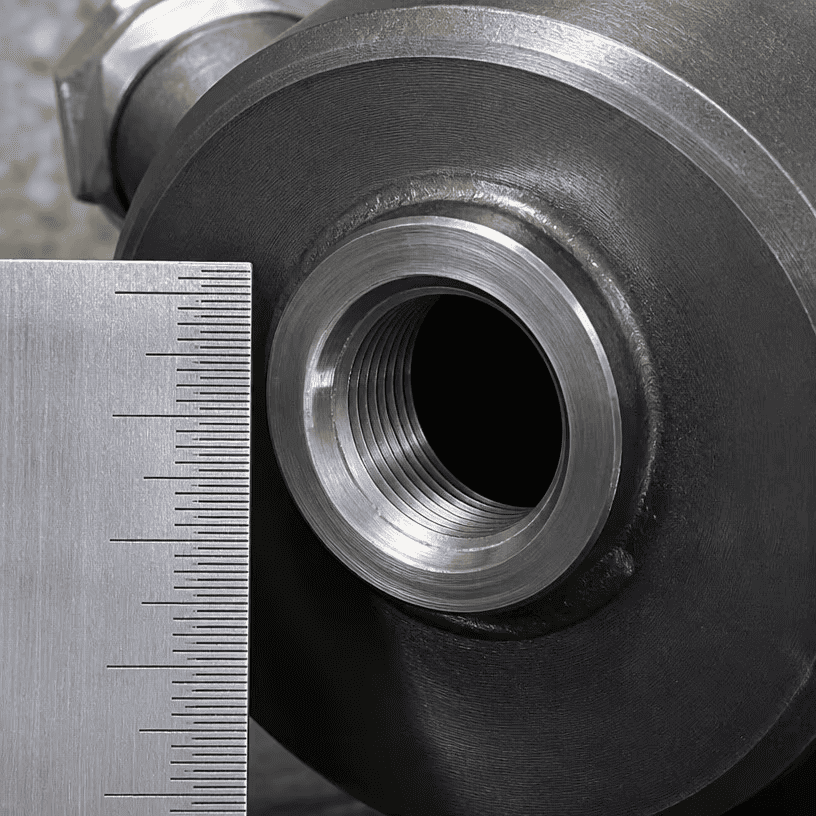

ポートはホースが接続される場所です。スレッドを間違えると、何も適合しません。
4 つの一般的な規格: SAE (UNF ねじ)、NPT (テーパーパイプ)、BSP (ブリティッシュパラレル)、およびメートル。
測定方法: ポートの直径をキャリパーで測り、1 インチ (インチの場合) または 10 mm (メートル法の場合) を超えるねじ山を数えます。比較する
| 糸 | シリンダーの一般的なサイズ | 注意事項 |
|---|---|---|
| SAE O リング (JIC スタイル) | #6、#8、#10 | ストレート、O リングが面をシール |
| NPT | 1/4インチ、3/8インチ、1/2インチ | テーパー付き、ネジ山にシール付き |
| BSPP / BSPT | 1/4インチ、3/8インチ、1/2インチ | 平行またはテーパー英国規格 |
| メトリック | M18×1.5、M22×1.5 | ストレートメートルねじ |
わからない？写真横にある定規でポートをなぞって写真を送信してください。画像から糸を特定します - 推測するよりも速く、安全です.
1. ストロークの測定が間違っている - 縮んだ長さと伸びた長さを測定する代わりに推測を行う。
2. 目の外側までの全長を測定します。常にピンの中心からピンの中心までを使用します。
3. インチとミリメートルの混合 — 1 つのシリンダーを 2 つの単位系で見積もります。
4. 摩耗したロッドの測定 - 摩耗した部分のロッドは細くなります。掃除してグランド端で測定します。
5. ピンの直径を忘れると、ボアは正しく、取り付け穴が間違っていると、シリンダーがピンで固定されません。
6. 写真は禁止 — シリンダー、データ プレート、マウント、ポートの写真があれば、番号を送る前に質問の半分は答えられます。
これを記入して、お問い合わせと一緒に送信してください:
| 測定 | 価値 | 単位 (in / mm) |
|---|---|---|
| ボア | ||
| ロッド径 | ||
| 脳卒中 | ||
| 後退長さ（ピン中心からピン中心まで） | ||
| 延長長さ（ピン中心からピン中心まで） | ||
| 取付形式（ピンアイ/クレビス/クロスチューブ/フランジ/トラニオン） | ||
| ピン穴径（ピンアイの場合） | ||
| ポートねじ (SAE / NPT / BSP / メートル法) | ||
| 接続口径 | ||
| 写真は添付されていますか？ (シリンダー、データプレート、マウント、ポート) |
ワークシートに加えて、以下を送信します。
1. シリンダーの写真 — 側面図、取り付け端、ポート、データ プレート
2. バレル上の刻印または部品番号
3. 機械のメーカーとモデル (わかっている場合)
お客様の測定値に基づいて交換品を製造するか、カタログと部品番号を相互参照します。どちらの方が早く適切なシリンダーを入手できます。測定値が一致しない場合は、鋼材を切断する前に当社のエンジニアが質問します。私たちは推測しません。
済南華辰工業有限公司 1998年設立。中国山東省済南市。 3つの工場。従業員数は 300 人以上。 25名以上のエンジニア。 50か国以上に輸出。 当社は、伸縮式、タイロッド、溶接式、ゴミ収集車、ダンプ トレーラー、およびお客様の寸法に合わせて構築されたカスタム交換品など、油圧シリンダーとパワー ユニットを製造しています。 ISO 9001:2015。社内ホーニング、QPQ処理、加圧検査を行っております。
David Song — 輸出部門
- WhatsApp / 電話: +86 153 7619 8599
- 電子メール: davidsong@mail.huachen.cc
- ウェブサイト: http://jnhcic.com/
- 住所：中国山東省済南市ハイテクゾーン春蘭路1177号銀豊国際生物学城ビルA9
ワークシートと写真をお送りください。営業日の 24 時間以内に適合性の確認と見積もりを返信します。
