とき油圧シリンダー漏れが始まると、多くの場合、最初の対応は交換用のシールを注文することになります。これでマシンは一時的に回復するかもしれませんが、元のシールが壊れた理由は説明されません。ロッドに傷が入っていたり、溝が損傷していたり、シールが正しく取り付けられていなかったりすると、新しいシールが同じ場所で破損する可能性があります。
部品を洗浄する前に、漏れの場所、動作状態、サイクル方向、流体温度、最後の修理からの時間を記録してください。外部漏れの写真を撮り、取り外した部品の方向をマークします。細かい部分は分解中に消えてしまう可能性があります。
失敗レビューでは、目に見える証拠と仮定を区別する必要があります。シールの損傷により、接触面で何が起こったのかがわかりますが、それだけでは元の原因を特定できない場合があります。
ロッドのグランドの周囲に液体が現れると、通常、ロッドのシール、ワイパー、ガイド、ロッドの表面、またはグランドの状態に注意が向けられます。伸び、縮み、空転保持、または 3 つすべての状態で漏れが発生するかどうかを確認します。
グランド接合部の流体は、静的シール、ファスナーの状態、接合面、またはアセンブリの問題に関連している可能性があります。流体が静止界面から来る場合、動的ロッドシールを自動的に責めないでください。
シリンダーは保持力を失ったり、外部オイルが目に見えずにドリフトしたりする可能性があります。考えられる原因には、ピストン シールの損傷、ピストンとチューブの間の摩耗、バルブの漏れ、システム レベルの問題などが含まれます。シリンダーが唯一の原因であると特定する前に、管理されたテストが必要です。

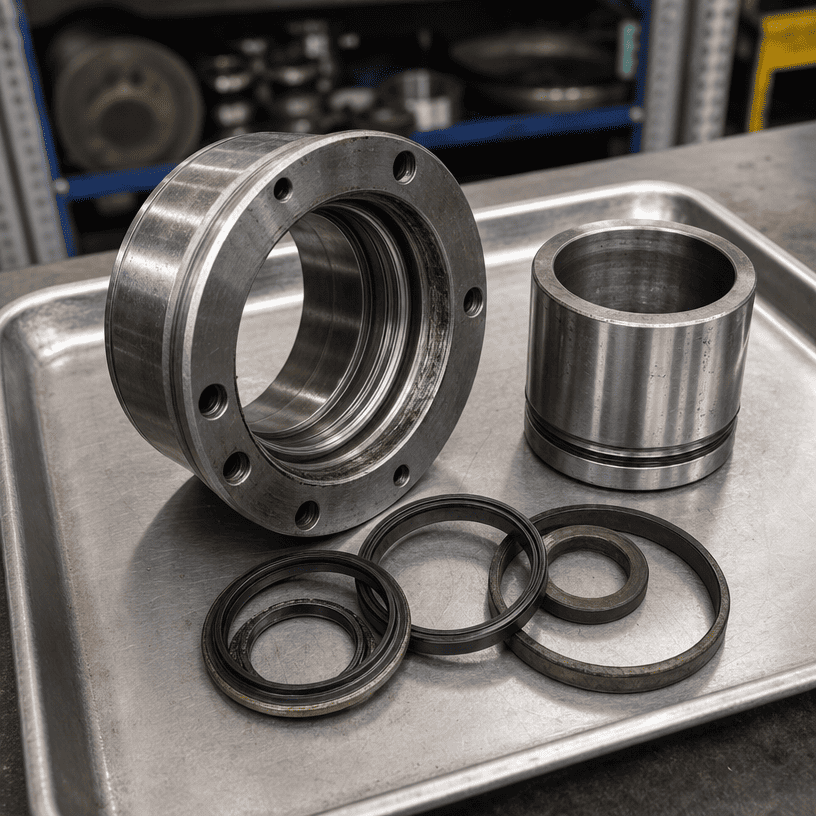

取り外したシールは、出てきた順番と向きに従って保管してください。個別のロッドシール、ワイパー、ガイドリング、ピストンシール、スタティックシール。清潔な梱包を使用し、ロッドエンド、圧力側、および取り付け方向がわかっている場合はマークを付けます。
取り外し中にエラストマーシールを不必要に伸ばさないでください。検査する必要がある正確な領域を切り取らないでください。シールが断片化した場合は、回収したすべての部分を保管し、材料が不足していないかどうかをメモしてください。
このステップの目的は単純です。シールは証拠として残しておかなければならず、汚れたベンチ上で追跡不能なスペアパーツにならないようにする必要があります。
リップが丸くなっている場合は、長期間の滑り接触を示している可能性がありますが、ロッドの状態、潤滑、および動作履歴と合わせて解釈する必要があります。滑らかな外観だけでは、過度の圧力や不適切な素材であることを証明することはできません。

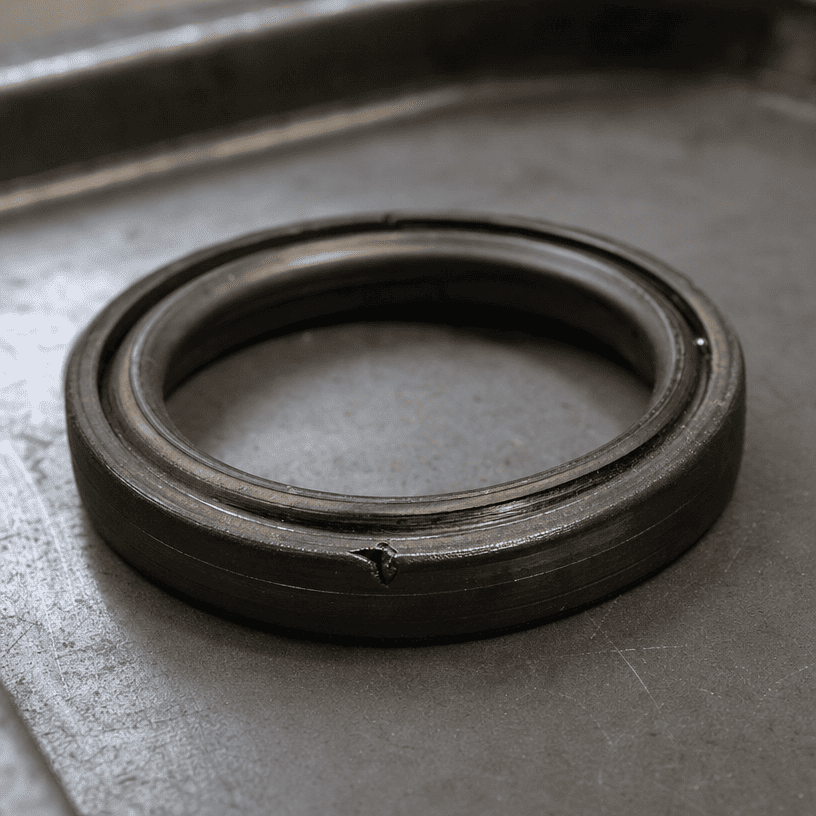

きれいなカットは、取り付けの損傷、鋭利なエッジ、シールを横切るネジ山またはキー溝、または組み立て中に異物が混入したことを示している可能性があります。入口の形状を確認せずにシールを交換するのではなく、シールの取り付けに使用された経路を検査してください。
隙間に押し込まれたシールには、薄く引っ張られたエッジ、挟まれた部分、または材料の欠落が見られる場合があります。考えられる原因には、過剰なクリアランス、圧力状態、溝の損傷、不正なシールの向き、または不適合なシールのプロファイルが含まれます。
硬化や亀裂は、温度への曝露、経年劣化、化学的不適合性、または不適切な保管に関連している可能性があります。交換コンパウンドを選定する前に、流体、温度履歴、保管条件を確認してください。
シールが膨張している場合は、流体の不適合、汚染、または温度への曝露を示している可能性があります。正確な診断には、元のシールの材質、流体の仕様、および使用履歴が必要です。外観だけで化合物を特定しないでください。
シールエッジに押し込まれた粒子は漏れ経路を形成し、合わせ面に傷を付ける可能性があります。ロッド、チューブ、ワイパー、流体の清浄度、および組み立てエリアを検査します。粒子の発生源を除去せずにシールを交換すると、故障メカニズムがそのまま残ります。
ロッドの長手方向の傷、孔食、腐食、クロム損傷、へこみ、およびシールが動く部分の研磨されたバンドがないか確認してください。現場の安全手順に従った後にのみ、表面を清潔な布で拭いてください。エッジが粗いと、布や検査装置を損傷する可能性があります。
ロッドは明るく見えても、シールリップを切断する欠陥がある場合があります。用途が重要な場合、または表面の損傷の判断が難しい場合は、適切な測定によって目視検査をサポートする必要があります。
グランドボア、ガイド表面、シール溝にバリ、摩耗、傷、歪みがないか検査してください。ガイドはロッドの位置を制御します。摩耗すると、シールが吸収するように設計されていない動きに強制的に対応する可能性があります。
内部漏れや不安定な保持がないか、チューブ、ピストンシール、摩耗面を検査してください。傷、異常な接触バンド、および片側に集中した損傷を探します。これらの兆候は位置合わせや荷重の問題を示している可能性がありますが、結論は完全な組み立てに基づいて判断する必要があります。
| 証拠 | 考えられる調査の方向性 |
|---|---|
| 設置経路での 1 つの鋭い切り込み | バリ、ネジ山、キー溝、または不適切な取り付け工具 |
| シール全周の損傷 | はめあい、圧力、クリアランス、材質または動作条件 |
| 片面ウェアバンド | ガイドの摩耗、アライメント、ロッドのたわみ、または不均一な接触 |
| リップ付近の粒子追跡 | ワイパーの性能、液体の清浄度、またはアセンブリの汚れ |
| 硬化または亀裂が入った材料 | 温度、経年変化、保管または流体の適合性 |
| 同じストローク位置での繰り返し故障 | ロッドまたはチューブの固定位置の表面欠陥 |
これらは調査の指示であり、自動診断ではありません。シールパターンはシリンダの図面、流体データ、作動履歴と比較する必要があります。
元の原因が機械に残っている場合、交換用シールが早期に故障する可能性があります。一般的な例は次のとおりです。
- 保護されていないネジ山またはキー溝にシールを取り付ける
- 溝またはグランドにバリが残る
- 破損したガイドやワイパーを再利用する
- 傷や腐食のあるロッドを無視する
- 流体と温度の適合性を確認せずにシールを選択する
- シールを間違った方向に取り付ける
- 組み立て中に開いたシリンダーに汚れが入り込む
- シリンダーをずれた取り付け位置に戻す
修理では、損傷したシールとそれに作用した表面またはアセンブリの状態に対処する必要があります。
合わせ面、溝、ガイド、チューブが必要な状態にあり、故障の原因が交換可能な取り付けの問題にある場合、シールのみの修理が合理的である可能性があります。
ロッドに深い傷が入っている場合、ガイドが磨耗している場合、グランドが損傷している場合、チューブが異常な磨耗を示している場合、内部漏れが続いている場合、または正しく組み立てた後に同じ故障が再発した場合には、より広範なシリンダーのレビューがより適切です。
決定は、シール キットの価格だけでなく、検査と繰り返しのダウンタイムのコストに基づいて行う必要があります。
交換または故障の分析の場合は、以下を提供してください。
- シリンダーの図面または明確な寸法測定
- ボア、ロッド径、ストローク
- 取り付け寸法とポート情報
- 完成したシリンダーと損傷した部品の写真
- シールの位置と向き
・流体の種類と使用温度範囲
- 圧力とサイクル情報（利用可能な場合）
・漏水発生時の説明
- 過去のシール交換履歴
- ロッド、ガイド、グランド、チューブの状態
明確な証拠は、寸法交換リクエストと根本原因の検討を区別するのに役立ちます。
油圧シールの故障は、シール、その合わせ面、および動作環境の間の接触の記録です。部品を保存し、その向きにラベルを付け、ロッドとガイドを検査し、流体と温度の状態を確認し、目に見える証拠と仮定を区別します。
OEM 交換または技術レビューの場合は、シリンダーの寸法を写真と故障履歴とともに提供してください。信頼できる解決策は、単に別のシールを取り付けるのではなく、シールが故障した理由を理解することから始まります。
