HCIC の 63-4402-120 は、ダンプ トラック用のピンピン取り付けホイスト シリンダーで、延長長さ 125.31 インチ、3/4 NPTF ポート、および保守可能なシール セットを備えています。
Hydraulic port:
3/4NPTFOil volume listed:
充填 2.2 ガロン / 拡張 9.4 ガロンListed weight:

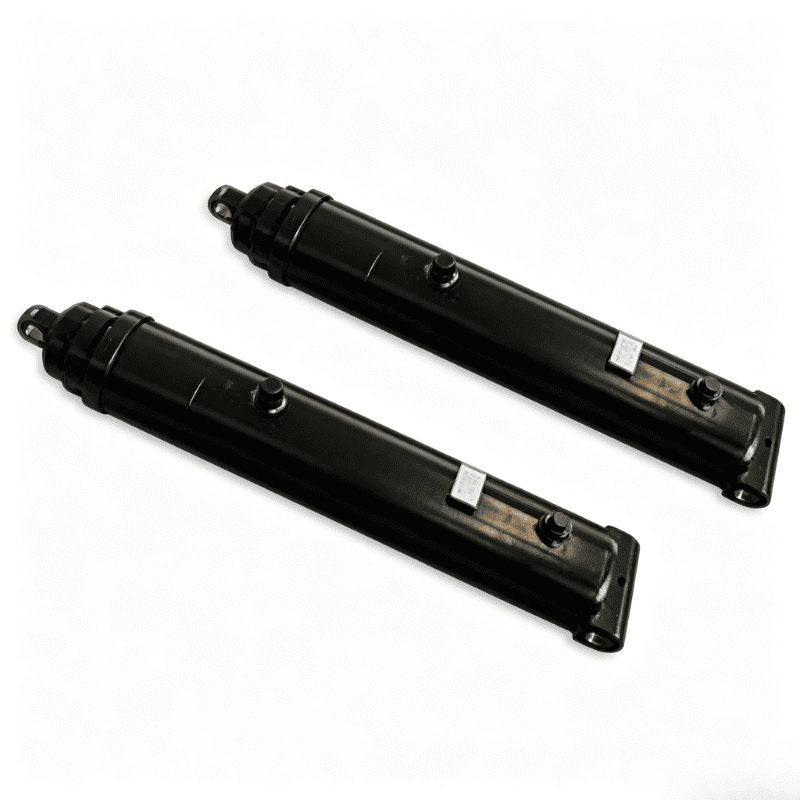

250ポンド63-4402-120は4000シリーズのダンプトラック用ピンピン取付ホイストシリンダです。 2 ピンの取り付け配置は、シリンダーが固定取り付け点間で動作し、接続された構造の動きに追従する関節機械の設置を目的としています。
HCIC カタログには、このモデルの拡張寸法 125.31 インチ (3183 mm)、閉じ寸法 84.19 インチ (2138 mm)、および 3/4 NPTF ポートが記載されています。カタログには、セルフブリード設計、プリロードされた V パッキング、現場で調整可能なネジ付きヘッドナット、および安定性を高めるためのより長いベアリング長さも記載されています。
この記事では、モデル 63-4402-120 のみを取り上げます。
| パラメータ | 63-4402-120 仕様 |
|---|---|
| 製品シリーズ | 4000シリーズ |
| 取付形式 | ピンピン取り付け |
| 次元A | 84.19 インチ / 2138 mm |
| 寸法B | 41.12インチ/1044mm |
| ディメンションC | 125.31 インチ / 3183 mm |
| ディメンションD | 1.50インチ/38mm |
| ディメンションE | 2.06 インチ / 52 ミリメートル |
| ディメンションF | 2.00インチ/51mm |
| ディメンションG | 7.00インチ/178mm |
| ディメンション J | 2.06 インチ / 52 ミリメートル |
| ディメンションK | 19.50インチ/495mm |
| ディメンションM | カタログ表には該当なし |
| 油圧ポート | 3/4NPTF |
| オイル量を記載 | 充填 2.2 ガロン / 拡張 9.4 ガロン |
| 記載重量 | 250ポンド |

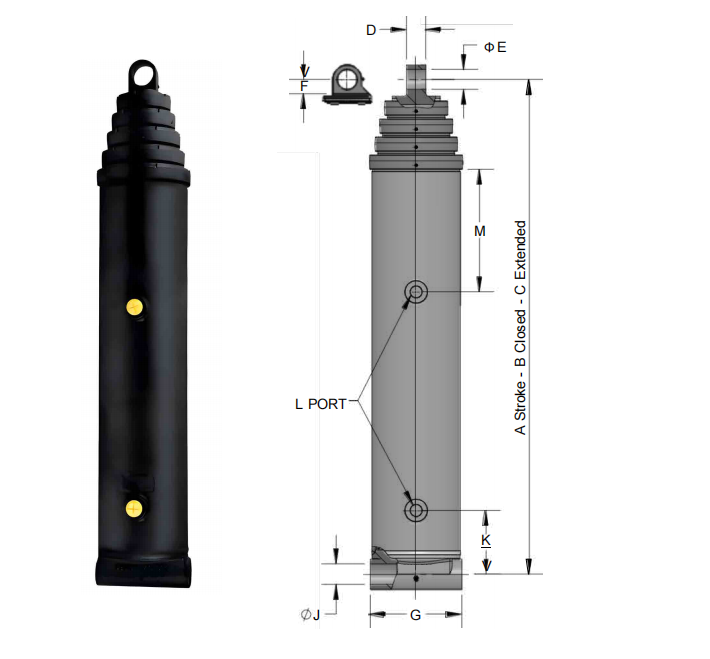

寸法は、HCIC カタログ図面に示されている文字を使用します。完成図、ピン詳細、油圧、取付クリアランスをご確認の上ご注文ください。
63-4402-120 は 2 つのマシン ピンの間に取り付けられます。一端はシリンダ本体に接続され、もう一端はロッドエンド取り付け部に接続されます。油圧回路がロッドを伸縮させると、ピンの中心が直線運動を接続された傾斜機構に伝達します。
取り付け配置には正確な取り付けが必要です。既存のアクチュエータを交換する前に、以下を確認してください。
- ピン中心距離のクローズおよび延長
- ピン径とベアリング幅
- 完全な動きによるクレビスの位置合わせ
・ポート位置とホース曲げ半径
- ヘッドナットとロッドエンドの周りのクリアランス
- 機械的な停止と側面荷重の可能性
正しいカタログ長さだけでは、シリンダーが機械に適合することを確認するものではありません。完全な取り付け図は製造前に承認される必要があります。
カタログには、4000 シリーズ ピンピン シリンダの自己ブリード設計が記載されています。この機能は、油圧システムが充填され、機器の手順に従って動作するときの試運転中に、シリンダーが閉じ込められた空気を放出するのに役立ちます。
このシステムには、適切な充填、空気の除去、およびオイルの清浄化の実践が依然として必要です。自己出血によっても、リザーバー、ホース、接続部を検査する必要がなくなるわけではありません。
このシリンダーには、プリロードされた V パッキンと自動調整ウェーブ スプリング エナジャイザーが装備されています。カタログには、オプションとして通電「Z」シール パッケージも記載されています。最終的なシール配置は、作動油、温度、使用条件に応じて確認する必要があります。
ネジ付きヘッドナットは、強度を高めてフィールドシールを調整するためにリストされています。これにより、保守担当者はシール関連の作業用に定義されたサービス インターフェイスを得ることができます。保守作業を行う前に、油圧を遮断し、接続された構造をサポートし、機械の安全なメンテナンス手順に従ってください。
HCIC では、安定性を高めるためにより長いベアリング長さをリストしています。これは、2 つのピンの間で関節構造を移動させるアクチュエータに関連します。シリンダは制御されていない側面荷重を補償することを目的としていないため、適切なピンの位置合わせ、クレビスの状態、および機械側のガイドが依然として必要です。
油圧がピストンに作用し、ロッドが直線的に動きます。シリンダーの本体とロッドエンドは、2 つのピン接続を介してその動きを伝達します。油圧ポンプと制御バルブがオイルの流れを決定し、回路の圧力保護が動作条件を制限します。
モデル 63-4402-120 のカタログには、使用可能なストローク エンベロープを確認するために使用される閉じた寸法値と拡張された寸法値が記載されています。機械設計者は、シリンダを拘束したり、底に落ちたり、意図しない荷重経路に押し込んだりすることなく、転倒構造がその全範囲にわたって移動できることを確認する必要があります。
- 多関節ティッピング装置用のピンピン取り付け
- 125.31 インチ / 3183 mm (カタログ記載の拡張寸法)
- 3/4 NPTF 油圧ポート
- HCIC によってリストされた自己出血設計
- 自動調整ウェーブスプリングエナジャイザーを備えたプリロード V パッキン
- カタログに記載されているオプションの通電「Z」シール パッケージ
- 強度を高め、フィールドシールを調整するためのネジ付きヘッドナット
- 安定性を高めるためにベアリングの長さを長くしました
- 設置計画のためのインチおよびミリメートル寸法
4000 シリーズは、油圧チッピング ソリューションとして HCIC カタログに掲載されています。モデル 63-4402-120 は、機器がピンピン シリンダーを必要とし、機械インターフェースが記載されている寸法範囲に一致する場合の検討に適しています。
購入者は、負荷経路、ピンの配置、動作速度、圧力、オイルの種類、ホースの配線を確認する必要があります。延長寸法が長いため、設置計画が特に重要になります。取り付けを確認する前に、輸送または折り畳み位置、完全な転倒位置、およびすべての中間位置を確認してください。
プロジェクト固有のレビューを取得するには、次の詳細を入力します。
1. 機械の種類とチップ機能
2. 既存のクローズピンセンターとエクステンデッドピンセンター
3. ピン径、クレビス幅、軸受配置
4. 必要な使用圧力とポンプ流量
5. 作動油と使用温度
6. ポートの向きとホースの取り回し
7. シールの好みまたは流体適合性の要件
8. 機械的な停止とクリアランスに関する情報
9. 数量と送付先
10. 既存の図面、サンプル測定値または写真
これらの詳細により、シリンダの寸法を公称モデル名だけではなく実際の機械と照合して確認することができます。
HCIC は産業用途向けの油圧シリンダーと油圧パワーユニットを製造しています。 Its official website presents standard, purpose-made and custom hydraulic solutions.
63-4402-120 の交換または OEM プロジェクトの場合は、既存のシリンダーの図面と機械インターフェースの詳細を送信してください。 HCIC は、製造前に装備をレビューし、最終構成を確認できます。
モデル 63-4402-120 の場合は、機械図面、ピン寸法、動作条件、および必要な数量を技術レビューのために HCIC に送信してください。
