HCIC の 63-4402-104 は、延長長さ 108.56 インチ、3/4 NPTF ポート、および保守可能なシール セットを備えたトレーラー用ピンピン ティッピング シリンダーです。
Hydraulic port:
3/4NPTFOil volume listed:
1.8 ガロンの充填 / 7.3 ガロンの拡張Listed weight:

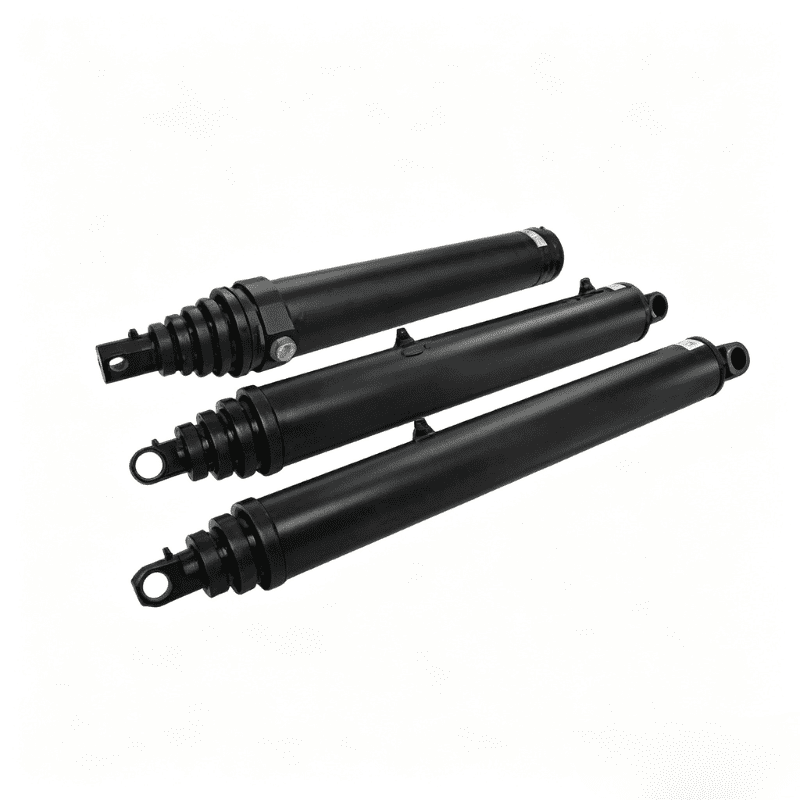

208ポンド63-4402-104 は、4000 シリーズのピンピン取り付けトレーラー用転倒シリンダです。ピンツーピン取り付け形式により、別個のフランジや脚取り付け配置を必要とせずに、シリンダを 2 つの機械取り付けポイント間で接続できます。
カタログには、拡張寸法 108.56 インチ (2757 mm)、閉じ寸法 71.94 インチ (1827 mm)、および 3/4 NPTF ポートが記載されています。また、シリンダには、カタログに示されている取り付け配置での安定した動作をサポートすることを目的とした、自己ブリード設計、予圧された V パッキン、およびより長い軸受長が使用されています。
この記事では、モデル 63-4402-104 のみを取り上げます。
| パラメータ | 63-4402-104 仕様 |
|---|---|
| 製品シリーズ | 4000シリーズ |
| 取付形式 | ピンピン取り付け |
| 次元A | 71.94 インチ / 1827 mm |
| 寸法B | 930 mm / 36.62 インチ |
| ディメンションC | 108.56 インチ / 2757 mm |
| ディメンションD | 1.50インチ/38mm |
| ディメンションE | 2.06 インチ / 52 ミリメートル |
| ディメンションF | 2.00インチ/51mm |
| ディメンションG | 7.00インチ/178mm |
| ディメンション J | 2.06 インチ / 52 ミリメートル |
| ディメンションK | 19.50インチ/495mm |
| ディメンションM | カタログ表には該当なし |
| 油圧ポート | 3/4NPTF |
| オイル量を記載 | 1.8 ガロンの充填 / 7.3 ガロンの拡張 |
| 記載重量 | 208ポンド |

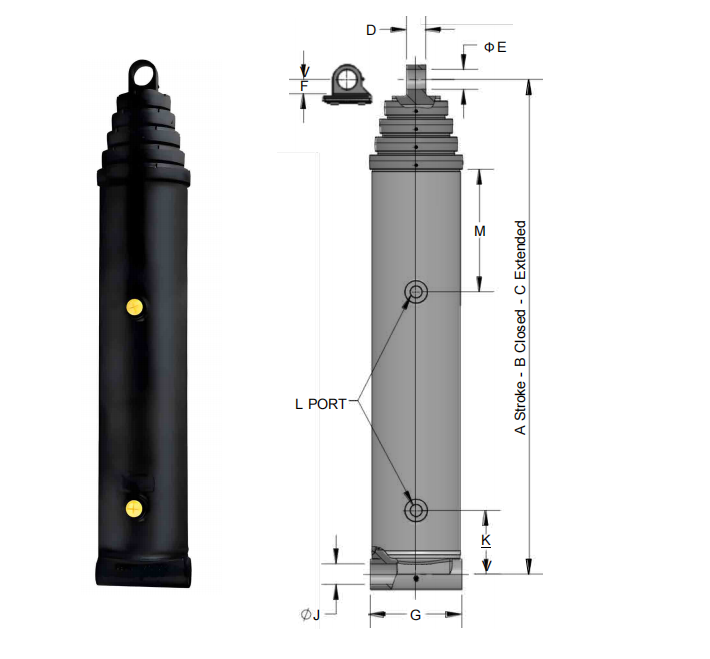

A ～ M の文字は、HCIC カタログの寸法図を指します。ご注文前に完全な設置図、ピン寸法、使用圧力、油圧回路要件をご確認ください。

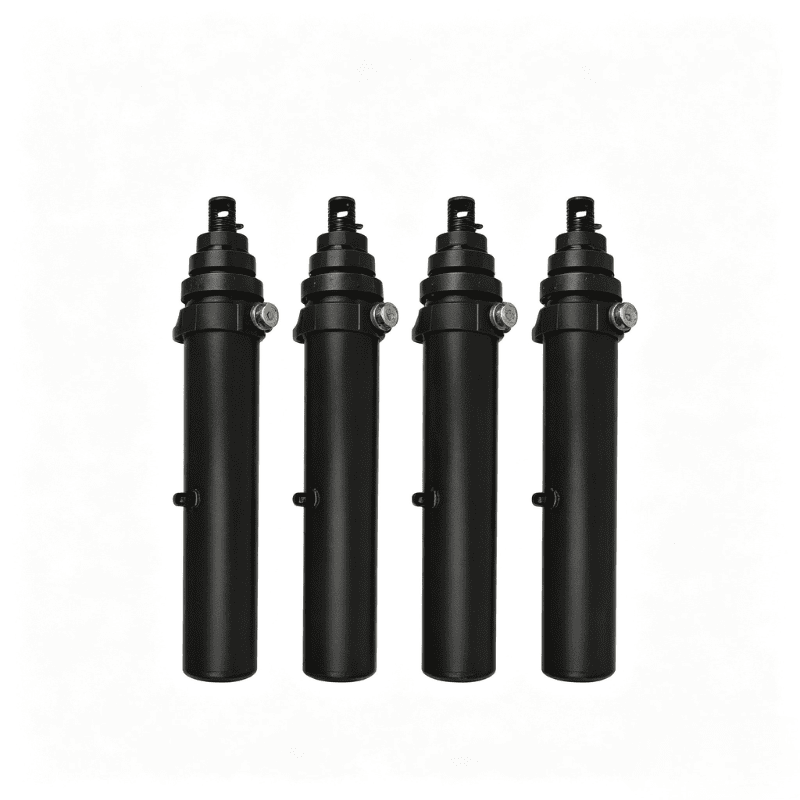

ピンピン油圧シリンダが 2 つのクレビスまたはラグ ポイントの間に取り付けられます。シリンダ本体とロッドエンド接続部は、ピンを介して機械の負荷を伝達します。このレイアウトは、アクチュエータが転倒本体、リンケージ、またはその他の関節構造の動きに追従する必要がある場合に一般的です。
フィット感は、閉じた寸法と拡張した寸法以上の要素によって決まります。購入者は以下を確認する必要があります。
- 両端のピン中心距離
- ピン径と使用可能なベアリング幅
- クレビスのクリアランスとアライメント
- 油圧ポートの方向
- ストローク全体にわたるホースの動き
- ヘッドとロッドエンドの周囲の機械的クリアランス
63-4402-104 は、全長だけではなく、承認された寸法図から選択する必要があります。
カタログには自己出血設計が記載されています。実際の設置作業では、これは試運転中にシリンダー内に残る空気の量を減らすのに役立ちます。機器メーカーの手順に従って、機械回路を充填およびパージする必要があります。
記載されているシーリング配置では、自動調整ウェーブ スプリング エナジャイザーを備えた事前にロードされた V パッキンが使用されています。カタログには、オプションとして通電「Z」シール パッケージも記載されています。最終的なシール構成は、作動油、温度範囲、アプリケーションの動作条件に応じて確認する必要があります。
ネジ付きヘッドナットは、強度の向上とフィールドシールの調整のための機能としてリストされています。また、シールの検査や調整が必要な場合の実用的なサービスインターフェイスも提供します。現場での調整は承認されたメンテナンス手順に従う必要があり、圧力絶縁や安全な分解手順に代わるものではありません。
カタログには、安定性を高めるためにより長いベアリング長さが記載されています。ピンピン設置では、アクチュエータが可動構造に追従するため、ガイダンスが重要です。正しい位置合わせと適切なピンの状態が依然として必要です。軸受の長さが長いと、シリンダは制御されていない側面荷重には適しません。
63-4402-104は油圧を直線運動に変換します。オイルが適切なポートに入ると、圧力がピストン領域に作用し、ロッドを外側または内側に駆動します。ロッドエンドとキャップエンドのピンは、その動きを接続された転倒機構に伝達します。
使用可能なムーブメントはカタログ上の閉じた寸法と拡張した寸法によって定義されます。油圧バルブ、ポンプ流量、リリーフ保護、機械の形状によって、使用可能な実際の速度と力が決まります。
シリンダーを独立した昇降装置として扱ってはいけません。その選択は、油圧回路と固定される機械構造に一致する必要があります。
- 関節式油圧機器のピンピン取り付け
- 108.56 インチ / 2757 mm (カタログ記載の拡張寸法)
- 3/4 NPTF 油圧ポート
- HCIC によってリストされた自己出血設計
- 自動調整ウェーブスプリングエナジャイザーを備えたプリロード V パッキン
- カタログに記載されているオプションの通電「Z」シール パッケージ
- 強度を高め、フィールドシールを調整するためのネジ付きヘッドナット
- 安定性を高めるためにベアリングの長さを長くしました
- 閉じた寸法と拡張した寸法をインチとミリメートルの両方の単位で利用可能
カタログでは、4000 シリーズ ピンピン シリンダを油圧チッピング ソリューションの下に配置しています。 63-4402-104 は、シリンダを 2 本のピンの間に取り付ける必要があり、利用可能な取り付け範囲がカタログ寸法と一致する装置向けに検討できます。
適合性を確認する前に、機械の動作全体を確認してください。シリンダーには完全な収縮時および伸長時に十分なクリアランスが必要であり、転倒構造が移動してもピンの位置が揃った状態を維持する必要があります。 3/4 NPTF 接続がホースメーカーの制限を超えるねじれや曲げにさらされないように、ホースの配線もチェックする必要があります。
お問い合わせの際には、次の情報を送信してください。
1. 機械の種類とシリンダの機能
2. 従来のピン中心寸法
3. ピン径とクレビス幅
4. 必要な閉じた長さと拡張した長さ
5. 使用圧力とポンプ流量
6. 作動油と使用温度
7. ポートの向きとホースの取り回し
8. 必要なシールオプション
9. 数量と配送先
10. 既存のシリンダー図面または鮮明な写真
交換用シリンダーを既存の転倒機構に適合させる必要がある場合、図面は特に重要です。
HCIC は産業用途向けの油圧シリンダーと油圧パワーユニットを製造しています。同社の公式ウェブサイトでは、標準、専用、カスタムの油圧ソリューションを紹介しています。
交換または OEM に関するお問い合わせの場合は、機械の図面とシリンダー全体の寸法をお送りください。 HCIC は、最終仕様を確認する前に、取り付け要件をレビューできます。
モデル 63-4402-104 の場合は、既存のシリンダーの図面、ピンの寸法、作業条件、および必要な数量を技術レビューのために HCIC に送信してください。
