OEM 交換計画のために、53-4592-72 のピンツーピン油圧シリンダーの寸法、71.94 インチのストローク、3/4 インチの NPTF ポート、および 155 ポンドのカタログ重量を確認してください。
Stroke:
1,827mmClosed length:
930mmExtended length:
2757mmPort:

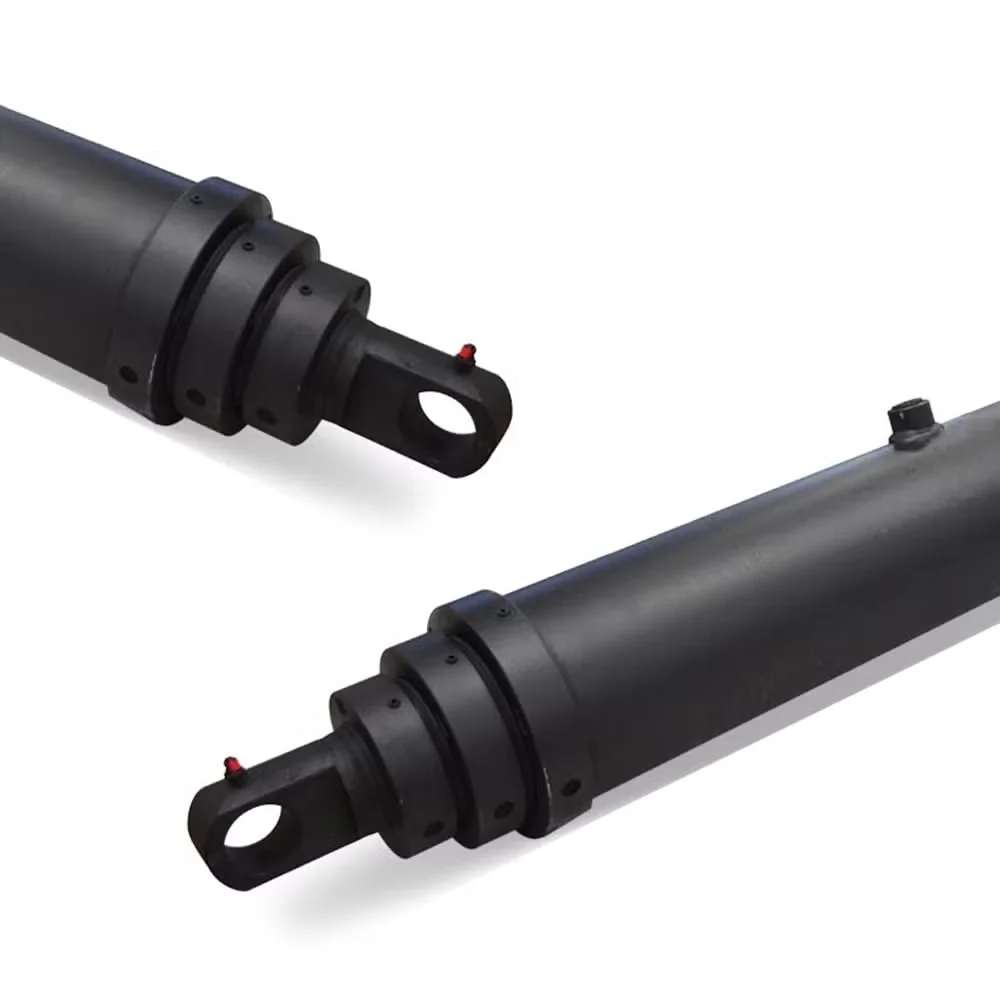

3/4インチNPTF53-4592-72 ピンツーピン油圧シリンダは、HCIC-2026 カタログに掲載されている 4000 シリーズ モデルです。交換または OEM プロジェクトの主な価値は寸法です。カタログには、ストローク、閉じた長さと延長した長さ、取り付け形状、ポート、オイルの量、および 1 つの製品列の重量が特定されます。
このタイプのシリンダはストロークだけで選定するものではありません。ピンの中心、取り付け耳、周囲のクリアランス、油圧接続、および利用可能なサービススペースはすべて機械と一致する必要があります。既存のユニットを交換する購入者にとって、最も安全な開始点は、現在のシリンダーの図面または現場での測定値の完全なセットです。
| アイテム | インチ値 | メトリック値 |
|---|---|---|
| モデル | 53-4592-72 | 53-4592-72 |
| シリーズ | 4000シリーズ | 4000シリーズ |
| 脳卒中、A | 71.94インチ | 1,827mm |
| 閉じた長さ、B | 36.62インチ | 930mm |
| 延長長さ、C | 108.56インチ | 2,757mm |
| ディメンションD | 1.50インチ | 38mm |
| ディメンションE | 2.06インチ | 52mm |
| ディメンションF | 2.00インチ | 51mm |
| ディメンションG | 7.00インチ | 178mm |
| ディメンション J | 2.06インチ | 52mm |
| ディメンションK | 19.50インチ | 495mm |
| ポート | 3/4インチNPTF | 3/4インチNPTF |
カタログ ページには、このモデルの一般的な圧力定格、定格荷重、または機械固有の性能保証は記載されていません。これらの要件は実機にてご確認いただく必要があります。

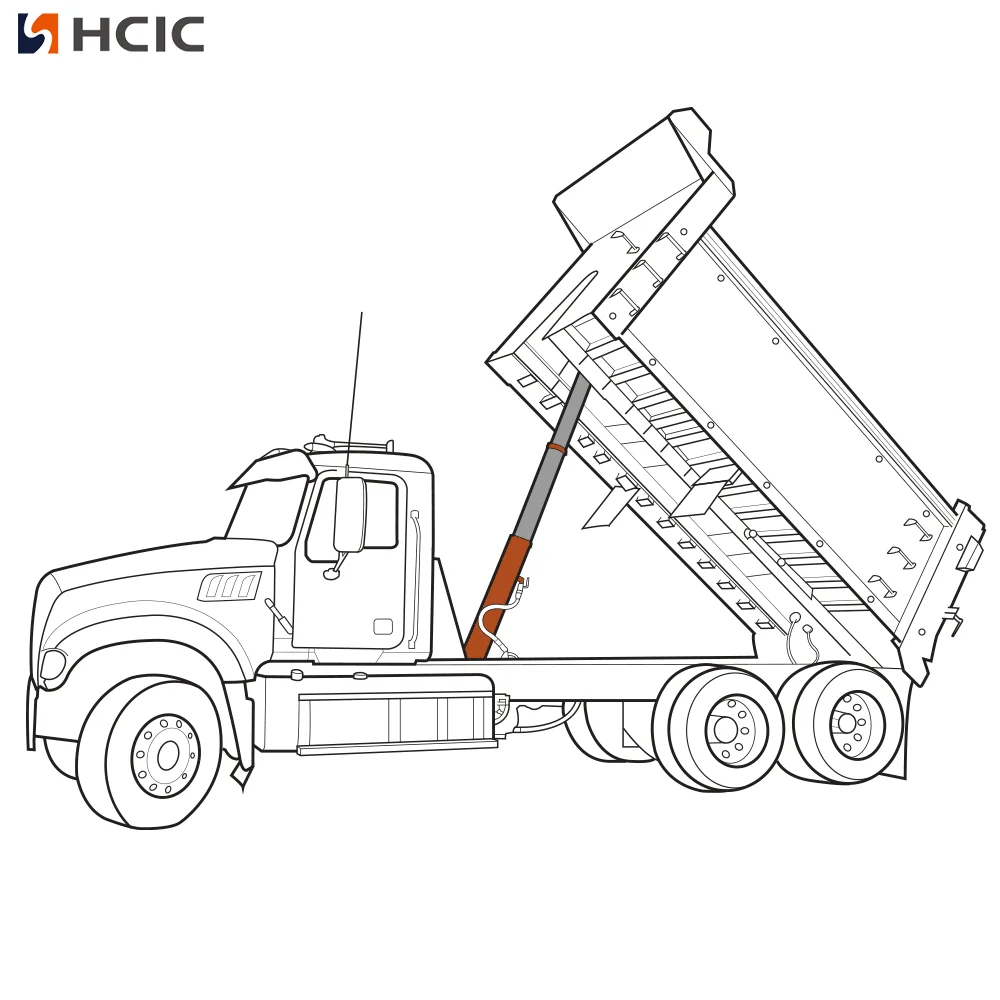

ピンツーピンのシリンダーは 2 つの取り付け点を介して動きを伝達します。一方の端は固定ブラケットに接続し、もう一方の端は可動構造に接続します。オイルによってシリンダーの長さが変化すると、2 つのピン間の距離が変化し、機械は設計された円弧を通って移動します。
そのため、延長した長さと閉じた長さが重要になります。 53-4592-72 行には、閉じた状態で 36.62 インチ、拡張した状態で 108.56 インチがリストされています。違いはカタログストロークの基準ですが、機械にはシリンダー、ピン、ブラケット、ホース、および構造の完全な移動経路のための十分な物理的スペースが必要です。
交換時には、D、E、F、G、J、K の寸法も重要になります。これらは、シリンダー本体、取り付け金具、ピンの位置、および接続エンベロープの間の関係を制御する場合があります。シリンダーのストロークは適切でも、取り付け形状が間違っていると、取り付けにコストがかかる問題が発生する可能性があります。
機械を閉じた位置と伸ばした位置で、取り付けられたピンの中心を測定します。ピンの直径、ブラケットの幅、耳の間隔、ブッシュの状態、および荷重がジョイントに入る方向を確認してください。別の取り付けエンベロープ用に設計されたブラケットに交換品を無理に押し込まないでください。
現場の手順に従って油圧回路を安全に分離して、機械をその機械範囲全体にわたって移動させます。シリンダー本体、ロッド、ブラケット、ガード、ホース、および近くの構造物間の干渉を探します。延長された長さは、このチェックの一部にすぎません。
カタログには 3/4 インチ NPTF ポートが記載されています。機械のはめあい規格やシール方法に合わせてください。摩擦、鋭い曲がり、移動する鉄骨との接触を防ぎながら、ピンからピンまでの完全な動きに対応できる十分なホースの長さを確保してください。
カタログには、1.3 ガロンの充填オイル容量と 4.0 ガロンの拡張オイル容量が記載されています。これらの値は計画に役立ちますが、完全なシステムにはホース容積、バルブ容積、リザーバーレベル、機械の動作位置も含まれます。試運転前に作動油レベルを確認してください。
53-4592-72 は、カタログ ストローク 71.94 インチの定義されたピンツーピン油圧シリンダーを必要とする OEM 機器または交換プロジェクト用に検討できます。これは、購入者が測定する図面または既存のシリンダーを持っており、一般的なシリンダーの推奨ではなく寸法の一致が必要な場合に特に関係します。
HCIC は、最終的な技術的決定を行う前に、アプリケーションの負荷、動作圧力、動作角度、サイクル周波数、および設置写真を受け取る必要があります。これらの詳細はカタログ行に置き換えられません。
53-4592-72 ピンツーピン油圧シリンダは、定義された 71.94 インチのストロークを通じて 2 つのマシン ポイントを接続する必要があるプロジェクト向けの寸法適合製品です。 36.62 インチの閉じた長さ、108.56 インチの拡張した長さ、3/4 インチの NPTF ポート、1.3 ガロンの充填値、4.0 ガロンの拡張値、および 155 ポンドのカタログ重量は、OEM または交換品のレビューの明確な出発点となります。
ご注文前に、ピン中心の測定値、ブラケットの詳細、油圧データ、機械の図面を HCIC に送信してください。これは、モデルが完全なメカニズムに適合するかどうかを確認するための実用的な方法です。
済南華晨実業有限公司としても知られる HCIC は、車両、廃棄物処理、建設、産業用機器向けに油圧シリンダー、油圧パワーユニット、および関連コンポーネントを供給しています。製品の適合性は、完全な機械設計および該当する安全要件と照らし合わせて確認する必要があります。
