製品説明

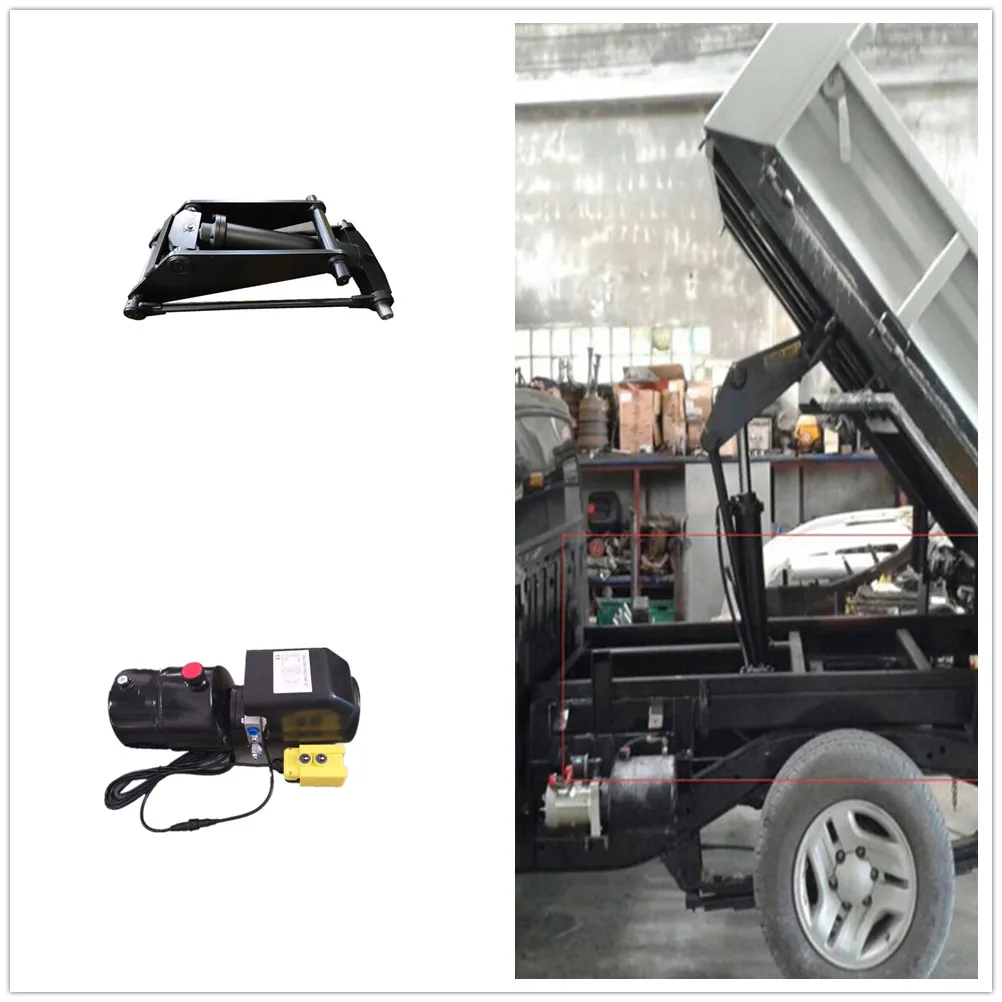

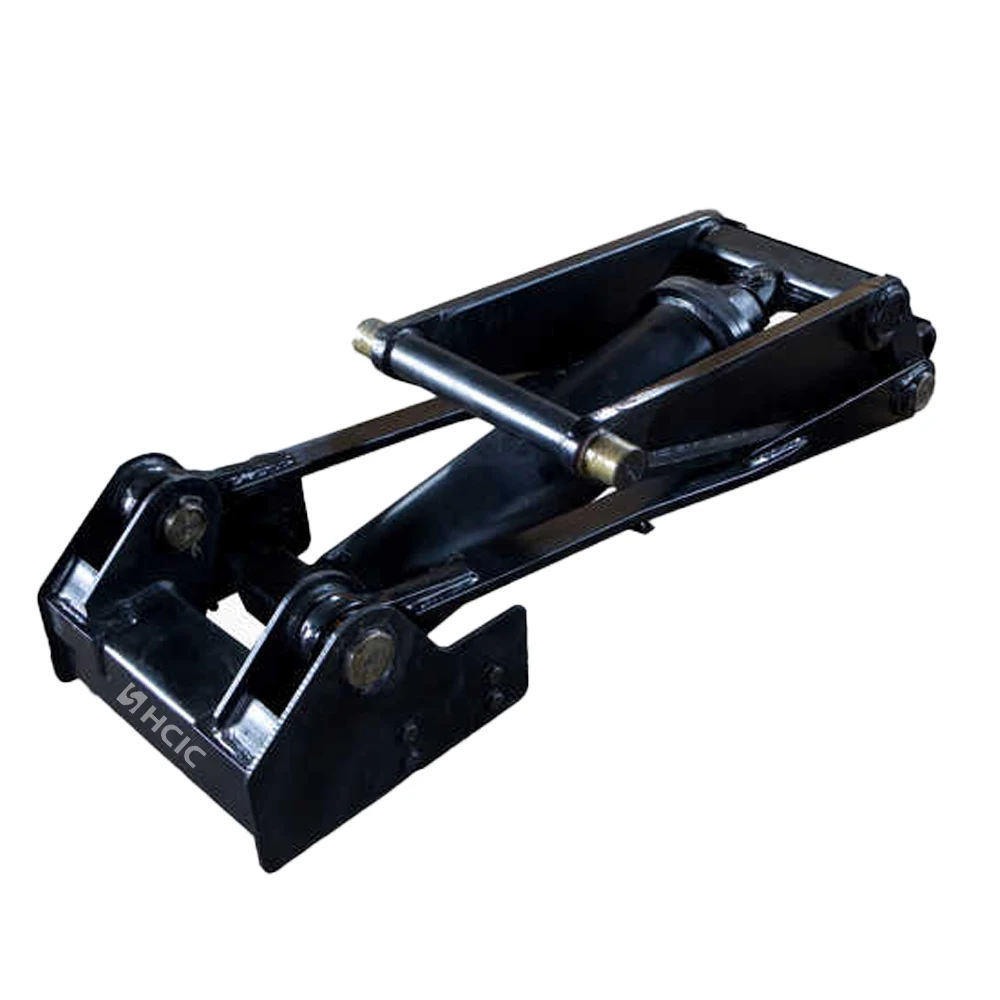

モデル 516 パワーホイストは、ダンプトレーラー昇降システム用のコンパクトなホイストオプションです。カタログ寸法は、注文前にフレームのスペース、ヒンジの形状、油圧設置要件を確認するための実用的な出発点となります。

モデル 516 パワーホイストは、A から G までの 7 つの寸法基準とともに American Power Hoists カタログに記載されています。これらの測定値は、トレーラー製造業者や交換購入者が、吊り上げ能力だけで機器を選択するのではなく、ホイストと利用可能な取り付け面積を比較するのに役立ちます。

Power Hoist for Dump Trailer Lifting Systems

I. 製品仕様

Power Hoist for Dump Trailer Lifting Systems

パラメータ	カタログ値
モデル	516
製品カテゴリー	パワーホイスト
次元A	24.00インチ
寸法B	28.50インチ
ディメンションC	19.50インチ
ディメンションD	5.00インチ
ディメンションE	39.25インチ
ディメンションF	16.25インチ
ディメンションG	10.00インチ

これらはカタログ寸法です。最終承認の前に、図面をお客様の実際のフレーム、ピボットポイント、設置方法と照合する必要があります。

II.モデル 516 パワーホイストがトレーラープロジェクトにどのように適合するか

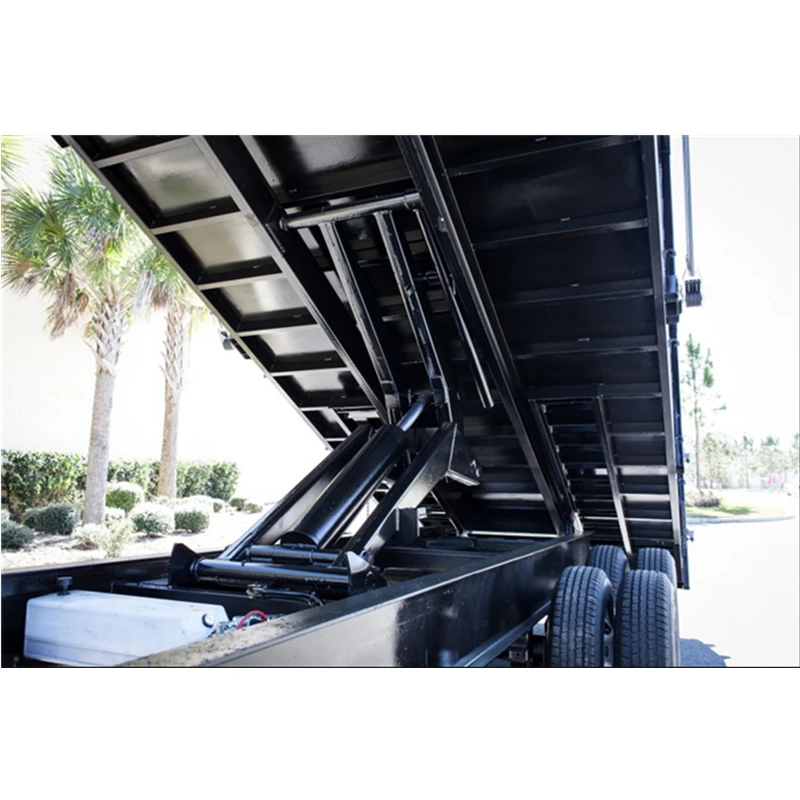

ダンプトレーラーのホイストは、吊り上げ力を提供するだけではありません。フレームレールの間にフィットし、ダンプ本体の形状に合わせて動作し、移動する構造物のために十分なクリアランスを残す必要があります。したがって、モデル 516 パワーホイストは 3 つの実際的なステップで評価できます。

2.1 インストール封筒を確認する

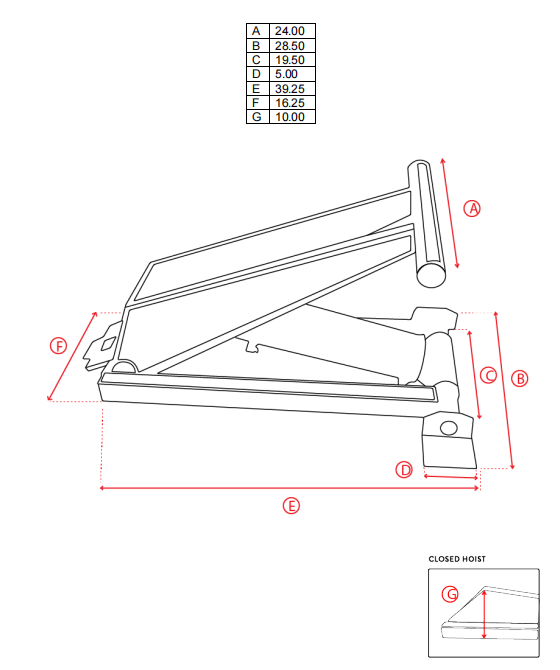

カタログ図面の寸法 A、B、C から始めます。利用可能なフレームスペースとダンプボディヒンジの位置と比較してください。紙上では許容範囲に見える寸法であっても、ボディが回転すると干渉が生じる可能性があるため、完全な移動パスを確認する必要があります。

2.2 取付関係の確認

寸法 D、F、G は、購入者がホイストとトレーラーフレームおよび支持ブラケットとの取り付け関係を検討するのに役立ちます。正しい取り付けプレート、ピンの中心、補強の詳細はトレーラーの設計によって異なります。モデル番号だけから推測しないでください。

2.3 ホイスト全長の見直し

モデル 516 の寸法 E は 39.25 インチと記載されています。この測定は、ホイストを長さの制限されたダンプ本体の下に配置する必要がある場合に重要です。閉じた位置、車体の角度、サービスアクセスに必要なスペースと併せて検討する必要があります。

Ⅲ．バイヤーがモデル番号でモデル 516 を求める理由

正確なモデル番号を使用すると、OEM または交換の問い合わせの処理が容易になります。これにより、サプライヤーは明確な基準点を得ることができ、購入者はトレーラーの構造、取り付け配置、動作要件を確認できます。

交換リクエストの場合、購入者はモデルプレートまたはカタログ参照、既存の設置の写真、利用可能な取り付け寸法、およびトレーラーの昇降装置を送信する必要があります。元のユニットが変更されている場合は、古いモデル番号だけよりも、更新された寸法の方が役に立ちます。

Power Hoist for Dump Trailer Lifting Systems

IV.典型的なアプリケーションのコンテキスト

モデル 516 パワーホイストは、コンパクトなホイストのレイアウトと寸法の適合が重要であるダンプトレーラーのリフティングシステムの議論を目的としています。最終的な適合性は、トレーラー本体、荷重、ヒンジの位置、油圧回路、構造設計によって異なります。カタログの寸法だけでは吊り上げ能力の定格を確立するものではありません。

Power Hoist for Dump Trailer Lifting Systems

V. 問い合わせチェックリスト

モデル 516 パワーホイストの適合性レビューをリクエストするには、次の情報を提供してください。

- トレーラーの種類と車体寸法

- 設置可能なスペース

- ヒンジと取り付けピンの位置

- 既存の油圧コンポーネント（交換の場合）

- 必要な持ち上げシーケンス

- 現在の設置場所の写真または寸法図

- 動作環境と予想されるデューティサイクル

この情報により、HCIC はカタログに示されていない詳細を仮定することなくアプリケーションをレビューできます。

VI.よくある質問

モデル516は油圧シリンダーですか?

いいえ。カタログではモデル 516 をパワーホイストとして識別しています。完全なトレーラーソリューションには油圧コンポーネント、取り付けハードウェア、制御装置も必要になる場合がありますが、これらの項目は特定のプロジェクトについて確認する必要があります。

モデル 516 パワーホイストの主な寸法は何ですか?

カタログには、A が 24.00 インチ、B が 28.50 インチ、C が 19.50 インチ、D が 5.00 インチ、E が 39.25 インチ、F が 16.25 インチ、G が 10.00 インチと記載されています。

モデル 516 は既存のホイストを直接置き換えることができますか?

自動的ではありません。直接交換できるかどうかは、取り付けポイント、利用可能なクリアランス、油圧接続、およびトレーラーの吊り上げ形状によって異なります。ご注文前に写真と測った寸法をお送りください。

カタログにはモデル 516 の定格容量が記載されていますか?

付属のモデル 516 カタログページには寸法がリストされていますが、定格容量は示されていません。容量は、完全なトレーラー設計とサプライヤーのエンジニアリングレビューに照らして確認する必要があります。

問い合わせには何を含めるべきですか?

モデル番号、トレーラー情報、設置寸法、写真、ヒンジとピンの位置、必要な吊り上げ動作を含めます。これらの詳細により、物理的に互換性のないユニットを選択するリスクが軽減されます。

VII.結論

モデル 516 パワーホイストは、完全なダンプトレーラー昇降装置の一部として最もよく評価されます。そのカタログ寸法、特に 24.00 インチの A 寸法、39.25 インチの E 寸法、および 10.00 インチの G 寸法は、購入者に設置スペースを確認するための明確な基準を提供します。正確な見積もりを得るには、トレーラーの図面と測定された取り付け情報を HCIC に送信してください。
