ダンプ トレーラー用モデル 621 パワー ホイストのカタログ寸法を確認し、注文する前にトレーラー フレームのスペース、取り付け形状、車体のクリアランス、サービス アクセスを確認してください。

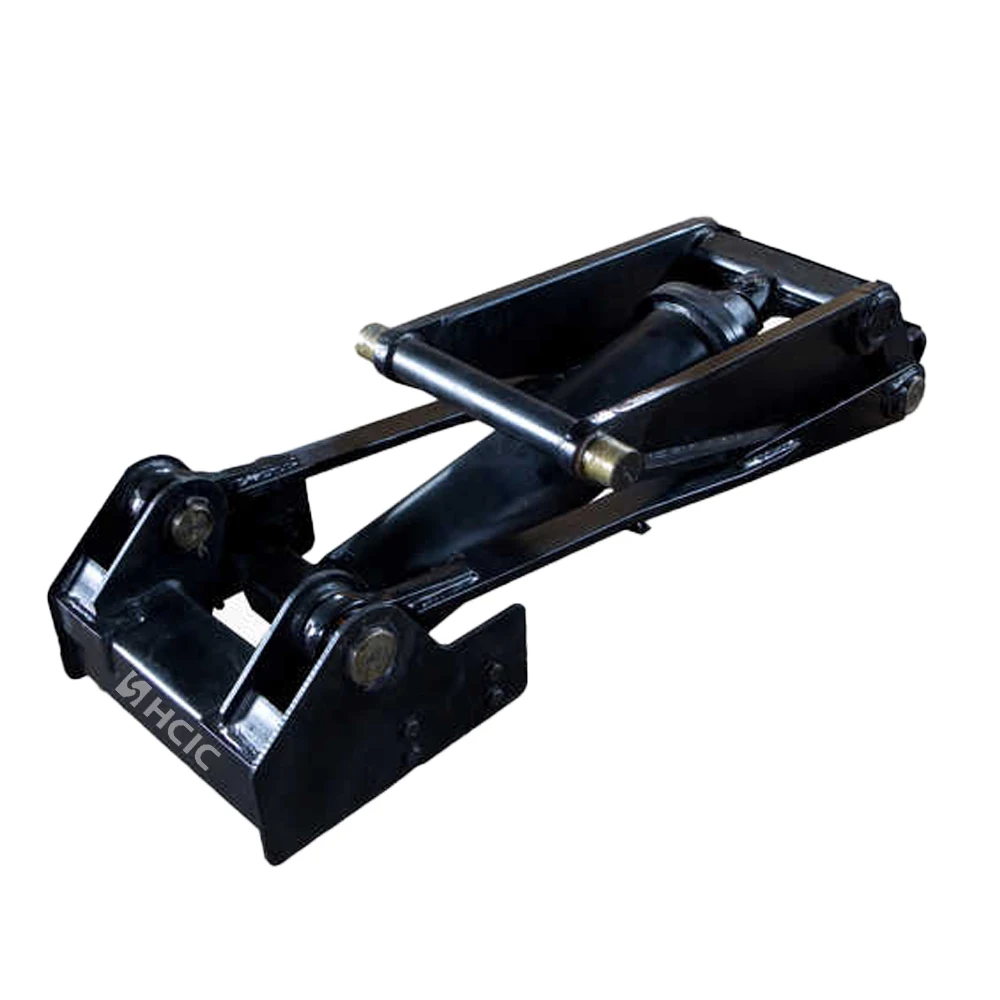

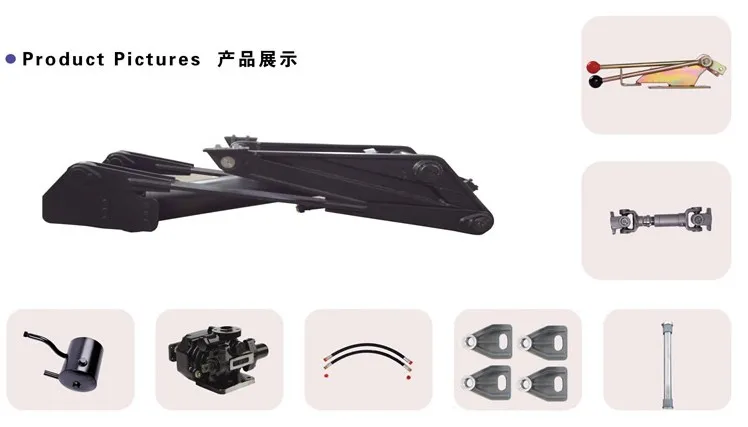

ダンプ トレーラー用のモデル 621 パワー ホイストは、トレーラー昇降システム アプリケーション向けに付属の American Power Hoists カタログに記載されています。 OEM ビルダーまたは交換購入者にとって、重要な最初のステップは寸法の適合です。ホイストは、トレーラーのフレーム、ダンプ本体の動き、取り付けポイント、および油圧装置と連携して動作する必要があります。

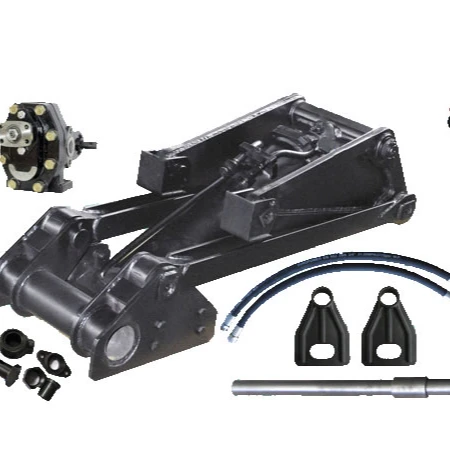

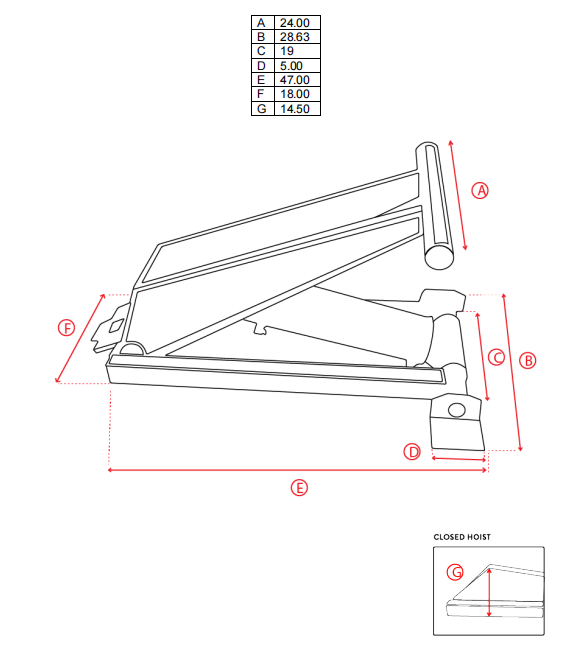

モデル 621 のページには、A から G までの 7 つの寸法参照が記載されています。これらの測定値は、最終的なブラケット、ピン、補強の詳細が承認される前に、トレーラーの図面をレビューするための実用的な出発点となります。
| パラメータ | カタログ値 |
|---|---|
| モデル | 621 |
| 製品カテゴリー | パワーホイスト |
| 次元A | 24.00インチ |
| 寸法B | 28.63インチ |
| ディメンションC | 19.00インチ |
| ディメンションD | 5.00インチ |
| ディメンションE | 47.00インチ |
| ディメンションF | 18.00インチ |
| ディメンションG | 14.50インチ |
上記の値は、付属のカタログの Model 621 のページから転記したものです。生産または交換の承認前に、最新の技術図面を実際のトレーラーと照合して確認してください。

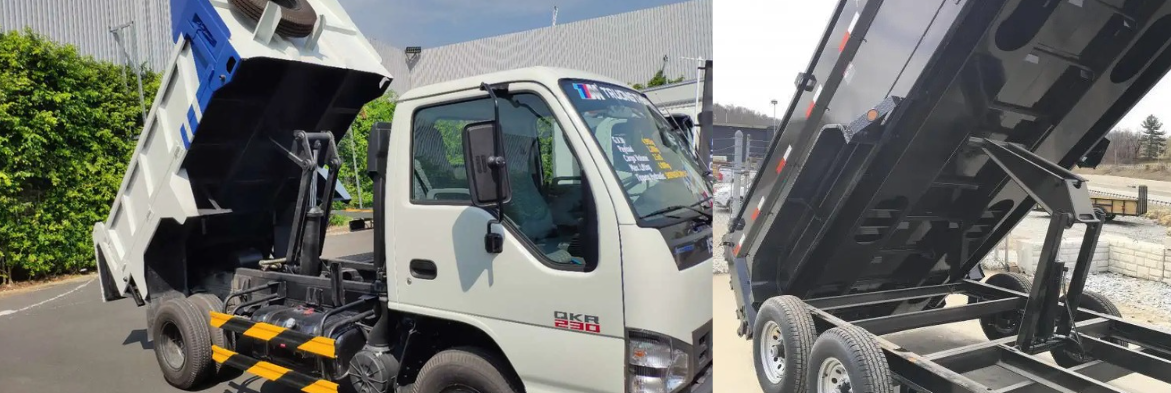

トレーラーホイストは、機械的な角度が変化しても動作します。閉じたダンプ本体の下にある利用可能なスペースは、本体が持ち上がり始めると変化する可能性があります。フレームのクロスメンバー、ブラケット、油圧ホース、およびボディの下側は、動作中は何もない状態を保つ必要があります。
このため、モデル 621 パワーホイストは、モデル番号だけで選択するのではなく、完全な昇降システムの一部として評価する必要があります。トレーラーの構造、後部ヒンジの位置、取り付け配置、油圧回路はすべて、最終的な設置に影響します。
ホイストとフレームとダンプ本体の間の利用可能なスペースを比較するときは、寸法 A、B、C から始めます。閉じた位置を測定し、持ち上げサイクル中の体の動きの経路を確認します。
静的クリアランス チェックでは、ボディの回転時に発生する接触が検出されない場合があります。寸法を記入した図面やマークを付けた設置写真は、閉じたトレーラーから取得した 1 つの測定値よりも役立ちます。
寸法 D、F、G は、購入者がサポート プレート、ピンの位置、フレームの補強について話し合うのに役立ちます。これらを完全なブラケット図面として扱うべきではありません。実際の取り付け設計では、反力荷重、ピンの位置合わせ、溶接のレイアウト、吊り上げ力を受ける構造を考慮する必要があります。
サポート体制には、検査、ホースの配線、将来のサービス作業のために十分なアクセスが必要です。日常的なアクセスがブロックされている場合、厳密なインストールは自動的に良好なインストールとは言えません。
モデル 621 の寸法 E は 47.00 インチと記載されています。この値を、利用可能な取り付け長さ、閉じたボディの位置、および近くのクロスメンバーまたは機器の位置と比較してください。
全体的な配置には、油圧接続と目視検査のための余地も残しておく必要があります。最終承認は、最新の図面と完全な動作エンベロープに基づいて行われます。
ダンプ トレーラー用モデル 621 パワー ホイストは、定義されたカタログ モデルと寸法参照が必要な昇降システム プロジェクトに関連します。機械的要件と油圧要件が確認された場合、OEM トレーラーの製造、交換作業、システムの再設計が検討される場合があります。
付属のモデル 621 ページには寸法がリストされていますが、このモデルの検証済みの容量、使用圧力値、耐用年数、または認定は提供されていません。これらの詳細は実際のプロジェクトで確認する必要があり、モデル番号から推測すべきではありません。
OEM または交換品のレビューについては、以下を送信してください。
この情報は、HCIC が隠れた構造的または水力学的詳細を想定せずに適合性を評価するのに役立ちます。
これは、カタログに記載されているパワーホイストで、ここではダンプトレーラー昇降システム用途として検討されています。最終的な適合性は、トレーラーの構造、取り付け配置、油圧システムによって異なります。
カタログには、A が 24.00 インチ、B が 28.63 インチ、C が 19.00 インチ、D が 5.00 インチ、E が 47.00 インチ、F が 18.00 インチ、G が 14.50 インチと記載されています。
| パラメータ | カタログ値 |
|---|---|
| モデル | 621 |
| 製品カテゴリー | パワーホイスト |
| 次元A | 24.00インチ |
| 寸法B | 28.63インチ |
| ディメンションC | 19.00インチ |
| ディメンションD | 5.00インチ |
| ディメンションE | 47.00インチ |
| ディメンションF | 18.00インチ |
| ディメンションG | 14.50インチ |
付属のモデル 621 のページには、検証済みの容量値が表示されていません。容量は、完全なトレーラーの設計とプロジェクトの要件に照らして検討する必要があります。
自動的ではありません。交換を決定する前に、取り付けポイント、ピンの中心、クリアランス、本体の動き、油圧接続、フレームの強度をすべてチェックする必要があります。
寸法 E は 47.00 インチと記載されています。利用可能な設置長さ、閉じた車体位置、サービスアクセス、および近くのフレームメンバーと比較する必要があります。
モデルリファレンス、トレーラーの詳細、測定された設置スペース、ヒンジとピンの位置、写真または図面、既存の油圧情報、および必要な吊り上げシーケンスを送信してください。
正確な見積もりを得るには、トレーラーの図面、取り付け寸法、入手可能な油圧情報を HCIC に送信してください。最終的な決定には、最新の図面と完全な吊り上げ配置を使用する必要があります。
Jinan Huachen Industrial Co., Ltd. (HCIC) は、車両および産業用途向けの油圧シリンダーとパワーユニットを開発、製造しています。モデル 621 プロジェクトの場合、HCIC は利用可能な設置情報を確認し、OEM または交換の見積もりに必要な技術的な詳細を特定できます。
モデル 621 パワーホイストのレビューをリクエストしてください:
