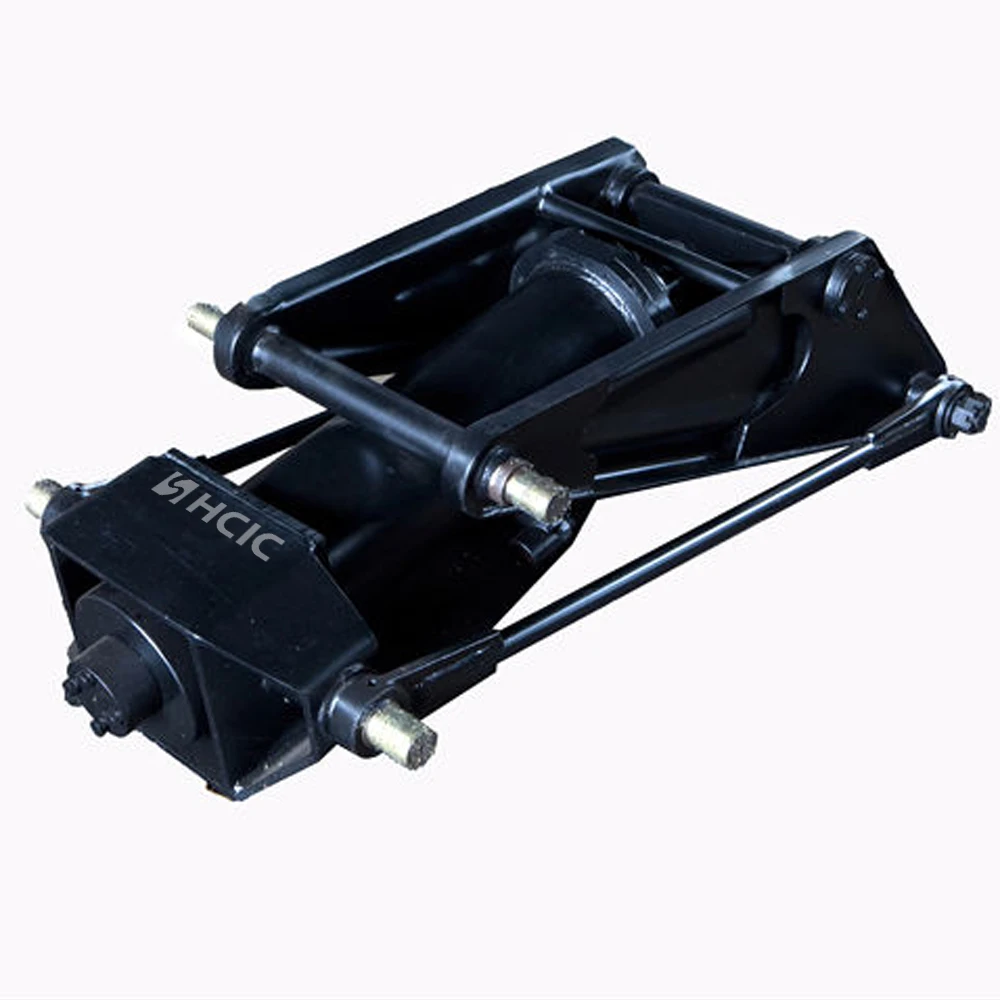

ダンプ トレーラー昇降システム用の HC-416 シザー ホイストは、ボア 5 インチ、ストローク 16 インチ、カタログ容量範囲 5 ～ 11.4 トン、概算重量 229 ポンドを備えています。
HC-416 は、ダンプトレーラー昇降システム用の HCIC-2026 カタログに記載されているシザーホイストです。油圧シリンダーとシザー機構、フレーム、取り付けコンポーネントを組み合わせて、シリンダーの動きをダンプ本体の制御された上昇に変えます。
このモデルは、定義された寸法エンベロープを備えたコンパクトな油圧ダンプ トレーラー ホイストを必要とするトレーラー製造業者および代替購入者にとって、実用的な出発点となります。最終的な適合性は、トレーラーのフレーム、車体重量、ヒンジの位置、必要なダンプ角度、油圧回路によって異なります。
| パラメータ | カタログ値 |
|---|---|
| モデル | HC-416 |
| 製品タイプ | ダンプトレーラー用シザーホイスト |
| 体長 | 40.4インチ |
| ボア | 5インチ |
| 脳卒中 | 16インチ |
| ロッド | 2インチ |
| 取付高さ | 4.97インチ |
| カタログ容量範囲 | 5～11.4トン |
| おおよその重量 | 229ポンド |
上記の値は、付属の HCIC-2026 カタログ、PDF ページ 15 のダンプ トレーラー用シザー ホイストの表から転写されたものです。容量範囲はアプリケーション レビューのためのカタログ参照であり、すべてのトレーラー設計の普遍的な積載量定格ではありません。
直接油圧シリンダーは、トレーラー フレームに常に最適な吊り上げ形状を提供するとは限りません。シザー機構はシリンダーの移動と本体の動きの関係を変化させ、定められた設置スペース内で昇降システムが動作するのを助けます。
HC-416 は、カタログの適用範囲 5 ～ 11.4 トンのトレーラー用に、建設業者がボア 5 インチ、ストローク 16 インチのホイスト パッケージを必要とする場合に適しています。ホイストは、シリンダボアだけで選択するのではなく、完全な昇降システムの一部として検討する必要があります。
シザーの形状、ピボット位置、本体ヒンジによって、リフトのさまざまな点でダンプ本体にどの程度の力が伝わるかが決まります。持ち上げを開始するのが簡単なトレーラーでは、ダンプ サイクルの上部近くで異なる力と角度が必要になる場合があります。そのため、製造承認前にフレーム図面と動作のチェックが重要になります。
カタログには、HC-416 の本体長さ 40.4 インチ、取り付け高さ 4.97 インチが記載されています。これらの値をトレーラーのフレーム、クロスメンバー、ダンプ本体の下の利用可能なスペースと比較します。また、ボディが閉位置から必要なダンプ角度まで移動する際のクリアランスもチェックします。
5 インチのボア、16 インチのストローク、および 2 インチのロッドはメイン シリンダーのデータを表しますが、それらだけで完全なリフティング結果を定義するわけではありません。シザー アーム、ピボット ピン、本体ヒンジ、取り付けブラケットはすべて、実際の力の経路に影響を与えます。
ホイストは真直ぐに設置する必要があります。ピボットが固かったり、位置がずれていると、油圧回路が修正できない抵抗が発生する可能性があります。テストする前に、ピンが固定され、ブラケットが適切にサポートされ、シザーアームが意図した円弧を通って移動できることを確認してください。
このカタログには、ポンプ、スチールタンク、ホース、継手、負荷制御バルブ、プロペラキット、バッテリーケーブルを備えたシザーホイストキットが記載されています。プロジェクトの正確なキット構成を確認する必要があります。ポンプ、リリーフ保護、ホース、制御バルブは、シリンダーとトレーラーの動作要件に適合する必要があります。
ダンプトレーラーシステムでは、圧力やホースの状態が変化した場合に車体が制御不能に落下してはいけないため、荷重制御機能は重要です。機器設計者は、試運転前に実際のバルブの配置と取り付け手順を確認する必要があります。
HC-416 は、利用可能なフレーム スペースとリフト要件がカタログ データと一致する場合、OEM ダンプ トレーラーの構築、フリートの交換作業、トレーラーのアップグレードを検討できます。
一般的なプロジェクトの議論には、単軸またはタンデム軸のダンプ トレーラー、ユーティリティ トレーラー、農業用トレーラー、軽建設用トレーラーが含まれます。正しい選択は、実際の体重、積載量、ヒンジの形状、望ましいダンプ角度、および動作環境によって異なります。
5 ～ 11.4 トンの範囲を単独の承認として使用しないでください。ペイロード、車体構造、荷重分散により、吊り上げシステムにかかる力が変化する可能性があります。別のホイストを HC-416 に交換する前に、技術的なレビューを完了する必要があります。
HC-416 シザーホイストの見積もりまたは交換レビューについては、以下を送信してください。
これらの詳細により、ホイスト、シリンダ、油圧パワーユニットを 1 つのシステムとして検討することができます。
HC-416 は、ダンプトレーラー製造業者に、本体長さ 40.4 インチ、ボア 5 インチ、ストローク 16 インチ、取り付け高さ 4.97 インチ、およびカタログ容量範囲 5 ～ 11.4 トンの定義済みシザーホイスト モデルを評価します。
注文前にプロジェクト固有のレビューを受けるために、トレーラーのレイアウト、吊り上げ要件、油圧データを HCIC に送信します。
