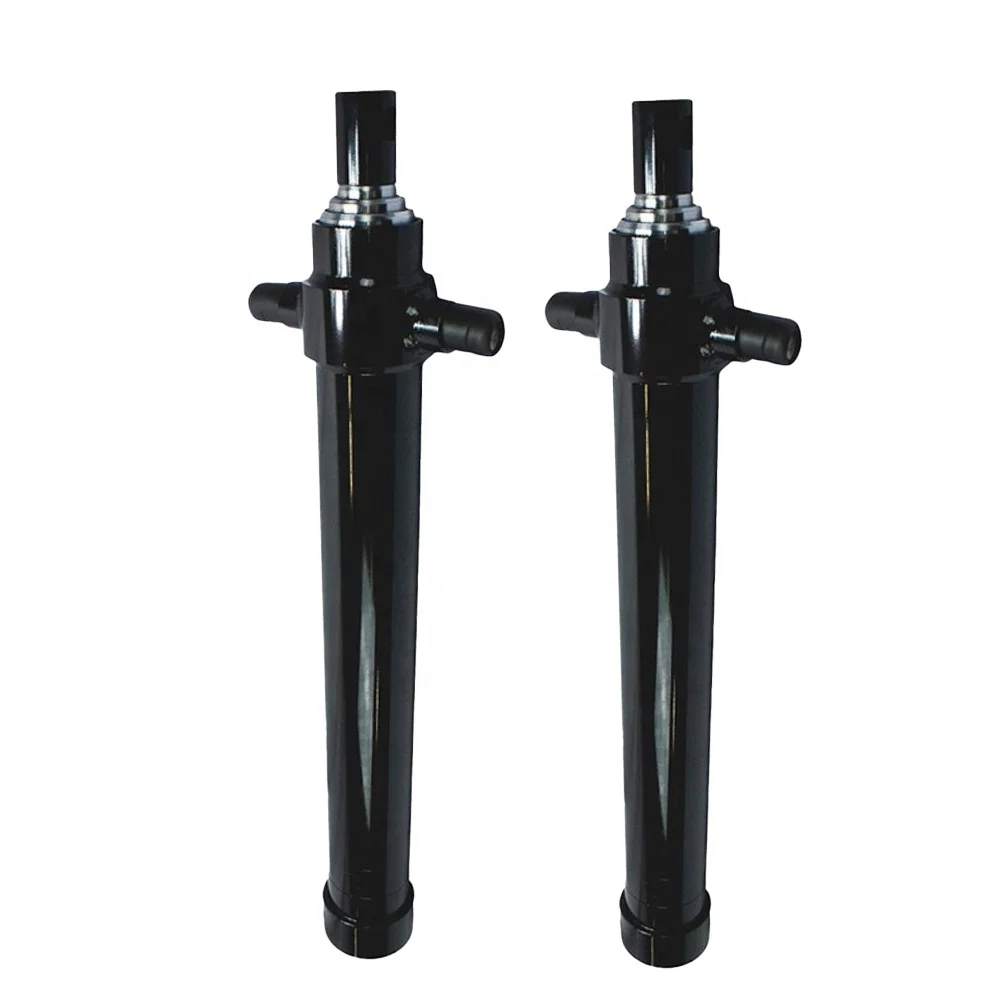

3TG-E90x1199 は、1,199 mm のストローク、220 bar の最大使用圧力、5 ～ 14 トンのカタログ転倒範囲を備えた 3 段アンダーボディ伸縮式油圧シリンダーです。
Number of stages:
3段階Working volume:
6.2LMaximum working pressure:
220バール3TG-E90x1199 は、HCIC-2026 カタログに掲載されている 3 段アンダーボディ伸縮式油圧シリンダーです。そのコンパクトなアンダーボディ レイアウトは、シリンダーがボディとシャーシの下のスペース内に留まりながら長いストロークを実現する必要があるティッピング システムの用途向けに設計されています。
カタログには、ストローク 1,199 mm、質量 35 kg、作動容積 6.2 L、最大作動圧力 220 bar と記載されています。また、5 ～ 14 トンの転倒能力範囲と主な L/A/B/C/D/E 設置寸法も示します。これらの値は、初期の適合に関する議論をサポートします。完全なトレーラー計算を置き換えるものではありません。
| パラメータ | カタログ値 |
|---|---|
| モデル | 3TG‑E90x1199 |
| ステージ数 | 3 |
| 脳卒中 | 1,199mm |
| 質量 | 35kg |
| 作業量 | 6.2L |
| 最高使用圧力 |
220バール |
| カタログ転倒容量範囲 | 5‑14トン |
| L寸法 | 598mm |
| 次元A | 160mm |
| 寸法B | 438mm |
| ディメンションC | 108mm |
| ディメンションD | 92mm |
| ディメンションE | 58mm |
上記諸元値は、付属のHCIC-2026カタログに掲載されている足回り伸縮シリンダー表より転記しています。カタログの 5 ～ 14 トンという数字は適用範囲であり、すべてのダンプ トレーラーに対する普遍的な積載量の承認ではありません。
3段階の足回り構造
3TG-E90x1199 は 3 つの伸縮ステージを使用します。格納時には、入れ子になったステージにより、シリンダー パッケージをアンダーボディの設置領域内に保持することができます。伸長中、ステージは作動長全体が閉位置に存在する必要がなく、転倒サイクルに必要な動きを提供します。
ステージの配置は、伸長中にシリンダーの力と速度が変化する可能性があることも意味します。さまざまなステージがアクティブになると有効面積が変化するため、選択では負荷、ヒンジの形状、傾斜角度、ポンプ流量、バルブの設定を考慮する必要があります。
アンダーボディの取り付けは、シリンダーの閉じた長さ以上に左右されます。購入者は、クレードルまたはサポートの配置、ピンの位置、シャーシのクリアランス、および本体が閉じた位置から傾斜した位置に移動するときのシリンダーの経路を確認する必要があります。
カタログには、L が 598 mm、寸法 A ～ E がそれぞれ 160、438、108、92、58 mm と記載されています。これらの寸法は、お客様のフレーム図面および取り付け配置と比較する必要があります。シリンダーは、ブラケットの歪みによって強制的に所定の位置に配置されるのではなく、取り付け設計によって位置合わせされる必要があります。

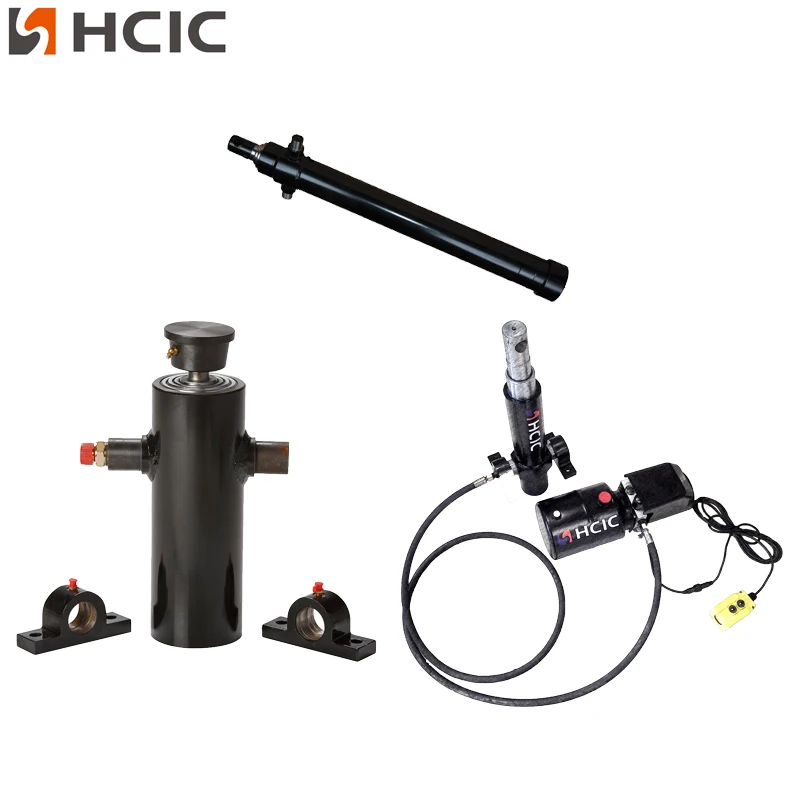

HCIC のカタログには、ロッドアイまたはボール スタイルの接続リファレンスやシリンダー サポート クレードルなど、アンダーボディ シリンダー ラインのアクセサリとサポート オプションも示されています。 3TG-E90x1199 プロジェクトの正確な接続とサポートの配置は、一般的なカタログの図から推測するのではなく、現在の図面から確認する必要があります。
3TG-E90x1199 の最大使用圧力は 220 bar と記載されています。この値は、ポンプ、リリーフバルブの設定、油圧ライン、オイルの清浄度、取り付け構造、および完全な転倒荷重と併せて検討する必要があります。
カタログには、5 ～ 14 トンの転倒能力範囲が記載されています。この範囲はカタログ アプリケーションの参照として扱う必要があります。実際の適合性は、トレーラー本体、荷重分散、ヒンジ位置、傾斜角度、シャーシ強度、油圧流量、および動作条件によって異なります。
取り付け形状やシステム圧力が間違っている場合、正しいボアやストロークを備えたシリンダーでも不適切になる可能性があります。したがって、シリンダーを注文する前に、アプリケーションの完全なレビューを完了する必要があります。

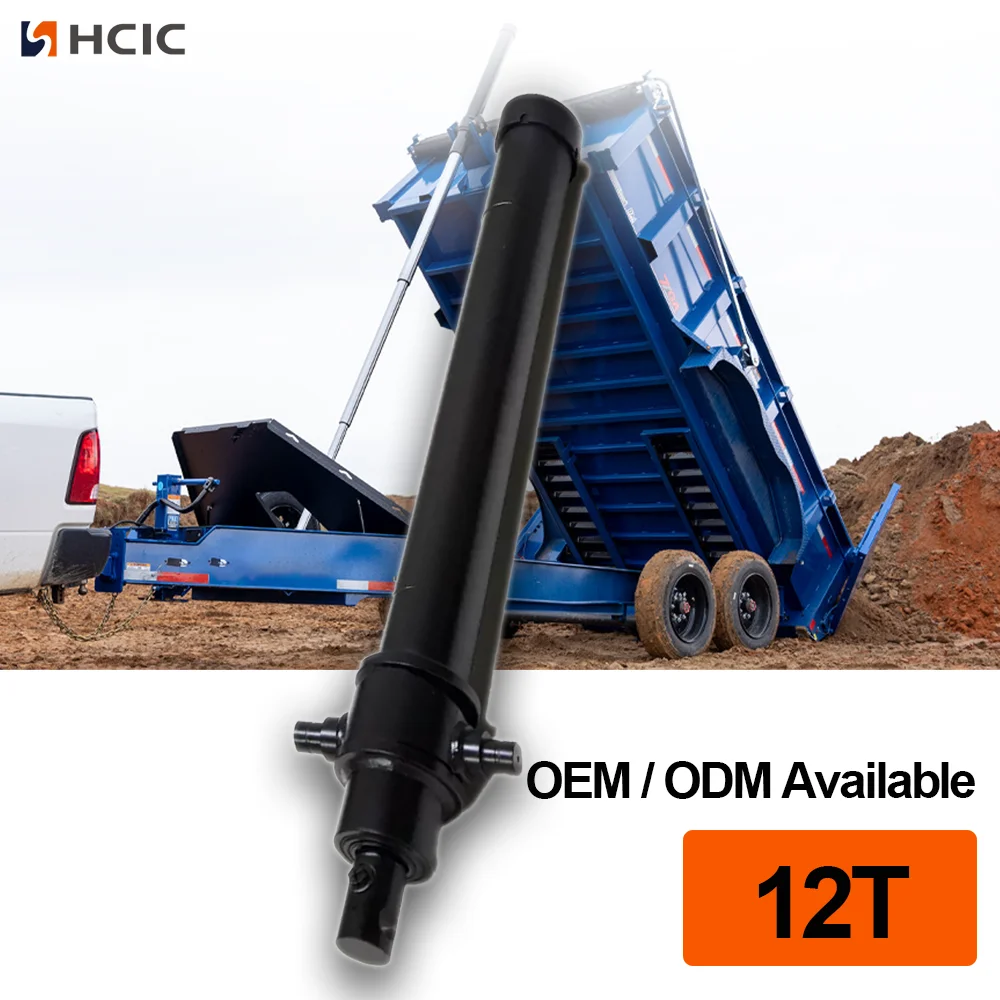

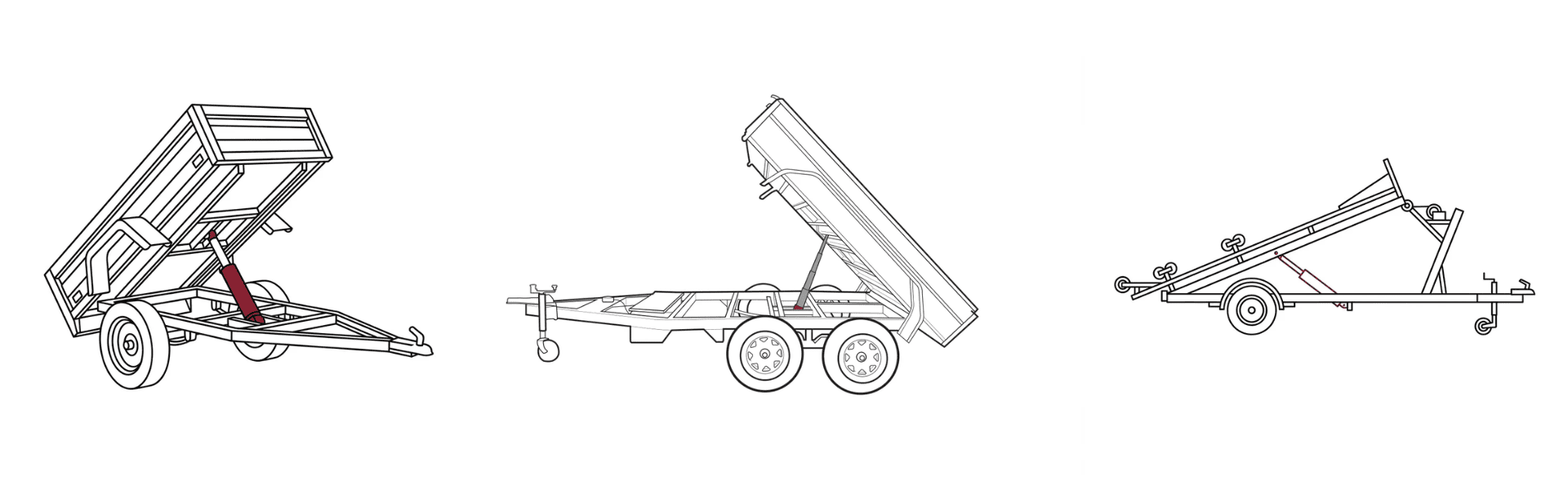

3TG-E90x1199 は、1,199 mm ストロークの 3 段シリンダを必要とするダンプ トレーラーおよびアンダーボディ ティッピング システム プロジェクトに関連します。利用可能なスペースとシステム要件がカタログ データと一致する場合、OEM 構築、交換作業、トレーラーの再設計を検討できます。
付属の HCIC カタログには 2 ～ 6 段構成のアンダーボディシリンダーラインが記載されていますが、この記事では 3TG-E90x1199 モデルのみに焦点を当てます。別途エンジニアリングレビューを行わずに、他のモデルをその寸法や動作データの代替として使用しないでください。
3TG-E90x1199 の見積もりまたは交換の評価については、以下を送信してください。
- トレーラーの種類と車体寸法
・必要ストロークと密閉設置スペース
- シャーシ、クレードル、ブラケットの図面
- ピンまたはボール接続の詳細
- ポンプの圧力と流量の情報
- ホースとポートの配置
- 転倒角度と荷重分散
- 現在のシリンダーと取り付け部分の写真
・必要数量と交換状況
これらの詳細は、シリンダーの交換と、より大きなブラケット、アライメント、または油圧システムの問題を区別するのに役立ちます。
3TG-E90x1199 は、1,199 mm のストローク、220 bar の最大作動圧力、6.2 L の作動容積、5 ～ 14 トンのカタログ転倒範囲を備えた定義済みの 3 段アンダーボディ伸縮式油圧シリンダーです。 598 mm の L 寸法と記載されている A ～ E 寸法は、設置計画の実用的な出発点となります。
最終的な選択は、ストロークや圧力だけではなく、完全なトレーラー システムに基づいて行う必要があります。購入前にプロジェクト固有のレビューを受けるために、アンダーボディの図面と油圧データを HCIC に送信してください。
HCIC は、車両および産業用途向けの油圧シリンダーとパワーユニットを開発および製造しています。 3TG-E90x1199 プロジェクトの場合、HCIC は OEM または交換の問い合わせのために図面、測定寸法、油圧要件をレビューできます。
3TG-E90x1199 のレビューをリクエストします。
