ほぼすべての業界で使用されている油圧シリンダー—家を建てる掘削労働者、汗を流すジムのギアなど、何でもあります。しかし、何がこれらの主力製品を動かしているのでしょうか?頼りになる油圧コンポーネント メーカーとして、HCIC は実績のある設計にこだわり、今日の厳しい作業に合わせて最新の調整を加えたシリンダーを製造しています。このガイドでは、専門用語を徹底的に排除して、HCIC 油圧シリンダーの部品、取り付け方法、組み立て方法を詳しく説明します。
HCIC シリンダーは 8 つの重要な部品に依存しており、それぞれの部品がシステム全体のスムーズな動作を維持する役割を果たします。
1. エンドキャップ（シリンダーヘッド）
クレビスと連動して圧力をロックします。人々はそれを「ブラインドエンド」と呼んでいます。なぜなら、バレルの内側に隠れて風雨から離れているからです。 HCICは太いボルトまたは精密なねじで締結し、ニーズに応じて別個のシールグランドまたは内蔵ロッドシールを選択できます。
2. ポート
作動油が出入りする小さいながらも重要な穴。複動シリンダには 2 つのポート (両端に 1 つずつ) があり、ピストンがそれらの間に配置されて前後の動きを制御します。漏れはここから始まることが多いため、修理中に最も重要にチェックする場所です。
3.ピストン
バレル内に位置し、バレルを 2 つの圧力ゾーンに分割し、ピストン ロッドを押して力を生み出します。デフォルトの位置は 2 つあります: 引っ込んだ状態 (跳ね上がる) または伸びた状態 (飛び出している) です。作業中に電源が切れた場合、シリンダーがどのシリンダーを使用しているかを知っておくことが重要です。誤ってギアを破壊したくないからです。 HCIC は漏れを防ぎ、圧力を安定に保つためにこのようにしっかりと機械加工します。
4. ピストンロッド
ピストンから機械に力を伝える頑丈な部品。その滑らかで磨かれた表面は漏れを止めるため、HCICは、仕上げを無傷に保つために認定された修理工場のみが修理を行うべきであると述べています。ピストンにボルトまたはネジで固定されているため、滑ることなく重い荷重を扱うことができます。
5. シリンダーバレル
すべての内部部品を保持し、圧力を保持する厚いスチールシェル。 HCIC は、シリンダーの動作 (重いものを持ち上げたり、狭い場所で作業したり) に基づいてさまざまな鋼材グレードを選択し、応力がかかっても曲がったり割れたりしないようにします。
6. グランド（シールグランド）
ピストンロッドがエンドキャップに接する位置にぴったりフィットし、流体の漏れを防ぐ小さなシールが詰め込まれています。一番いいところは？ HCIC の設計により、これらのシールを素早く交換できるため、修理に費やす時間が減り、より多くの時間を作業に費やすことができます。
7. シール
小さいながらも強力なこれらはシリンダー全体に点在し、ピストンの移動中の漏れをブロックします。 HCIC は、高温の環境には耐熱シール、寒冷地にはポリウレタン (亀裂が入らないように)、摩擦の多い工場作業にはザーコンまたは PTFE など、業務に基づいて材料を選択します。非常に過酷で高圧の作業では、シールにバックアップ リングを追加して保護を強化します。
シリンダーの取り付け方法によって、シリンダーの性能と寿命に大きな違いが生じます。 HCIC は、さまざまな作業に適した 4 つの実証済みの取り付けスタイルを提供します。
1. クレビスマウント
ピボットに適しており、掘削機のアームなど、円弧を描くようにスイングする必要があるギアに最適です。スチール製のピンとスナップ リングで固定されており、中心線に取り付けられているため、摩耗が軽減されます。

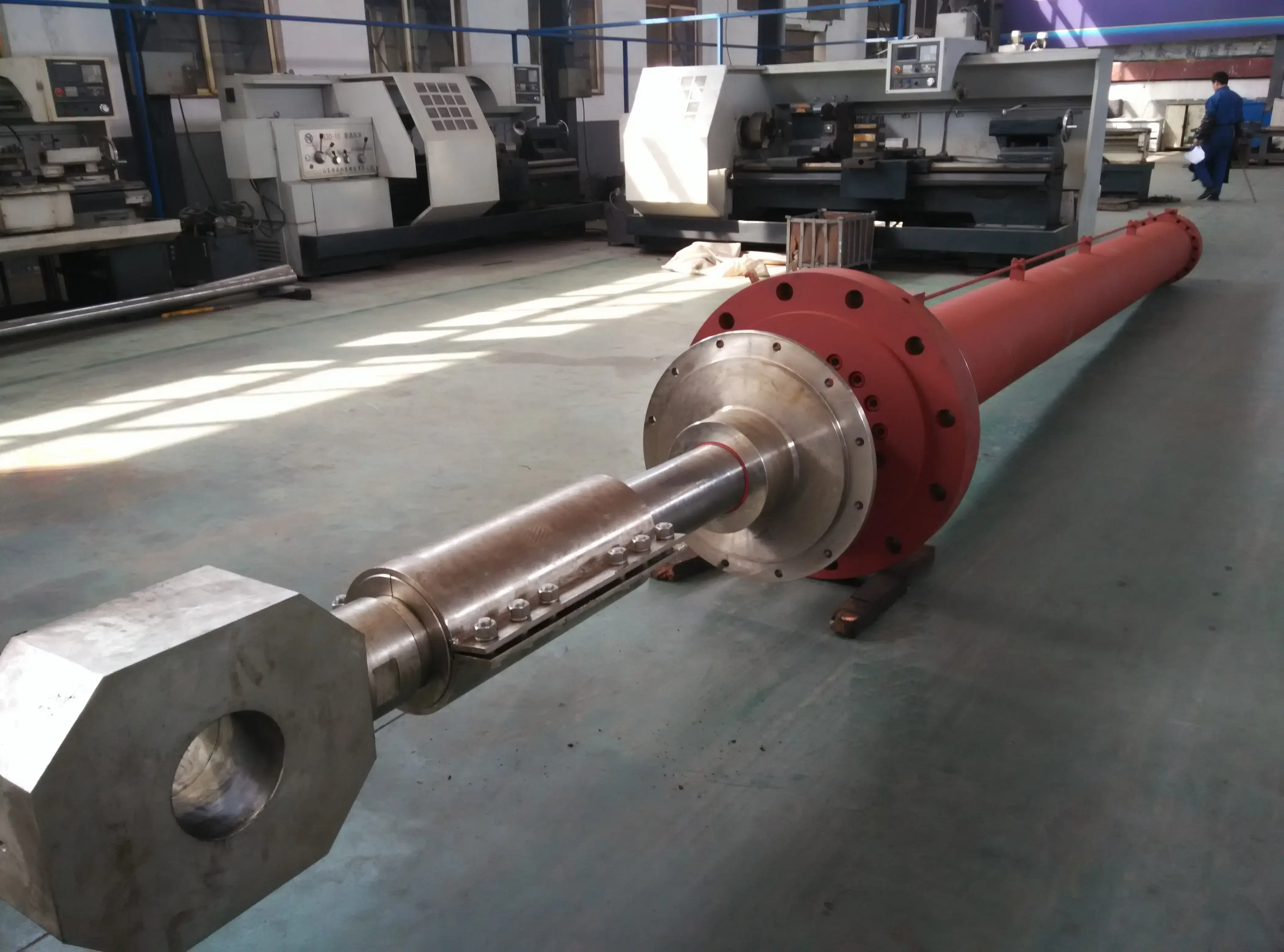

2. フランジマウント
シリンダーヘッドに直接ボルトで固定する固定マウントで、平らなプレートを使用してすべてをしっかりとロックします。ジョイントやベアリングがないため、非常に強力で安定しており、あまり動かない高負荷の機械に最適です。
3. トラニオンマウント
古い大砲の架台からインスピレーションを得たもので、円筒形の延長部分を使用してシリンダーを上下に回転させます。稼働中に大きな角度調整が必要な機器に最適です。
4. ラグマウント
シリンダーヘッドとキャップに溶接または機械加工された固定金属タブ。頑丈ではありますが、位置ずれにはあまり対応できないため、動作中に動かない据え置き型の機械に最適です。
HCIC はシリンダーを組み立てる際、部品をきれいにすることを誓います。汚れや汚れはスムーズな動作にとって最大の敵です。簡単な組み立てプロセスは次のとおりです。
1. すべての部品に傷や汚れがないか確認し、シール、ベアリング、スナップ リングを所定の位置にはめ込みます。
2. ピストンとエンドキャップをロッドにボルトで固定し、シールにオイルを塗布してシールを滑りやすくします。
3. シリンダーバレル内にオイルをたっぷりと塗り、ピストンロッドをスライドさせます (ピストンの端から先に - 混合しないでください)。
4. グリスニップルとベアリングを追加して完了です。
単動シリンダ複動式のものよりも組み立てに時間がかかりませんが、HCIC は品質に一切手を抜きません。すべてのシリンダーは工場から出荷される前に同様の厳格な検査を受けます。詳細については、「davidsong@mail.huachen.cc」にメールでお問い合わせいただくか、Google で「HCIC 油圧」を検索してください。
