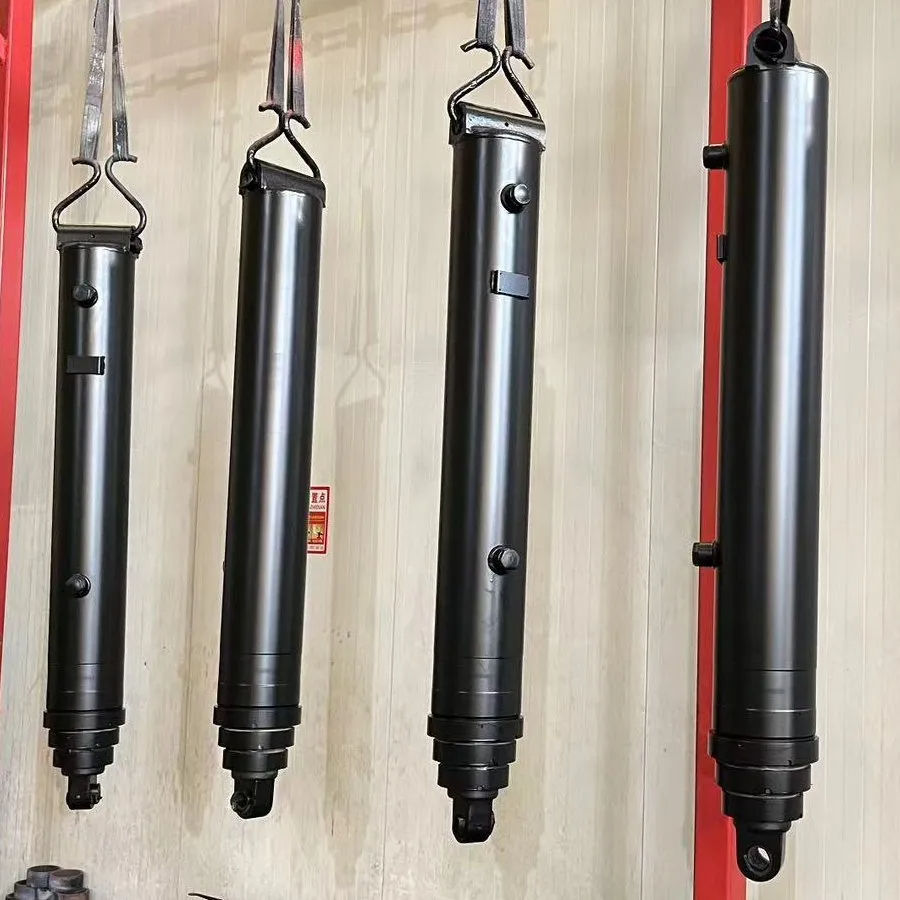

伸縮式単動油圧シリンダ建設機械、鉱山機械、農業機械、特殊車両の油圧駆動システムの主要部品です。カスタマイズが最大の売りであり、標準モデルも充実しています。これらは、安定した一方向拡張パフォーマンスと柔軟な技術ソリューションを提供し、さまざまな重機の固有の作業ニーズに完全に適合します。
単動伸縮式油圧シリンダーには、一方向の出力と自動収縮という 2 つの重要な機能があります。これら 2 つのことにより、機器の油圧回路レイアウトが簡素化され、油圧部品の数が削減され、全体的な故障率とメンテナンス コストが削減されます。
ニーズに合わせてすべてのパラメーターと構成を微調整できます。材質には高張力合金鋼を使用し、重荷重の作業に最適です。ステンレス鋼は腐食環境に最適です。軽量アルミニウム合金は、機器の総重量を軽減する必要がある場合に最適です。シールに関しては、-40°C ～ 80°C、粉塵の多い採掘現場、強酸塩基の化学薬品地域など、あらゆる種類の過酷な条件に対応するオプションを用意しています。
コアパラメータも完全にカスタマイズ可能です。 3 ～ 10 個の伸縮ステージを選択し、ストロークを 50mm ～ 5000mm の範囲で設定し、フランジ、ヒンジ シャフト、またはネジ式取り付けインターフェイスから選択できます。超高圧使用が必要な場合には、シリンダ肉厚の厚肉化とシール構造の最適化により、シリンダの耐圧を50MPaまで高めることができます。このようにして、特殊機械の最も厳しい作業要件に対応します。 HCIC のような企業は、これらをカスタマイズする豊富な経験を持っています。油圧シリンダーしたがって、すべての製品がクライアントのニーズに完全に適合します。
当社では、カスタマイズのための信頼できるリファレンスとして、一連の主流の標準モデルを保管しています。 4 つの代表的なモデルの主な仕様とパラメータを以下に示します。

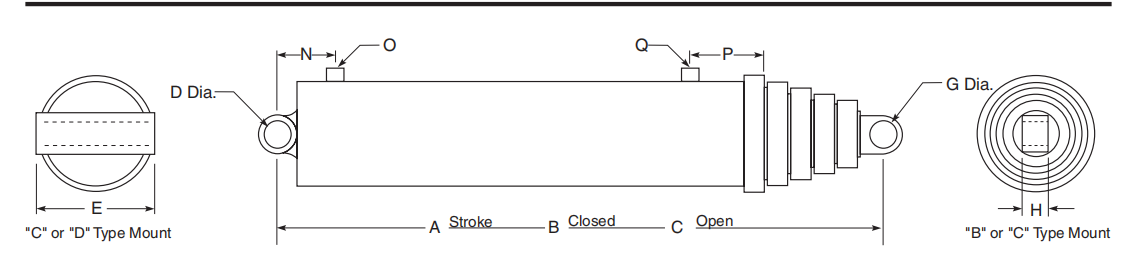

型式 呼びステージ外径 段数 ストローク 閉長さ 開長さ ピン径 幅
| モデル | 公称ステージ外径 | ステージ数 | ストローク(A) | クローズド(B) | オープン(C) | ピン(D) | 幅(E) | ||||||||||
| S64DB-12-135 | 6 | 4 | 135 | 47.19 | 182.19 | 1.75 | 8 | ||||||||||
| S73DC-66-110 | 7 | 3 | 110.63 | 50.06 | 160.69 | 2 | 8.25 | ||||||||||
| S85DC-66-170 | 8 | 5 | 170 | 49.88 | 219.88 | 2 | 9.5 | ||||||||||
| S84DC-40-170 | 8 | 4 | 170 | 57.25 | 227.25 | 2 | 9.5 | ||||||||||
これらの標準化モデルは、公称ステージ外径範囲 6 ～ 8、伸縮ステージ 3 ～ 5、ストローク 110.63 ～ 170 をカバーしています。閉じた長さと開いた長さには明確な段階的な違いがあり、ピンの直径と幅のパラメータは各モデル専用に調整されています。これらの基本パラメータを開始点として使用し、ストロークを 300mm に延長する、316 ステンレス鋼に切り替える、またはヒンジ シャフトの取り付けインターフェイスの位置を移動するなど、特定のカスタマイズを求めることができます。当社の専門チームが迅速に対応し、最適なソリューションを完成させます。
農業用ローダーや小型ダンプトラックなど、従来の中小型建設機械を使用している場合は、S64DB-12-135 や S73DC-66-110 などの標準化されたモデルを直接選択できます。これらのモデルは在庫があるため短納期であり、中ストロークおよびコンパクトな取り付け作業に最適です。
大型の鉱山機械、特殊エンジニアリング車両、またはカスタマイズされた特殊用途の機器をお持ちの場合、当社は独自のカスタマイズプロセスを提供します。それには 4 つの重要なステップがあります。まず、機器の動作条件パラメータ、3D 設置スペース図面、性能指数要件などの詳細データを提供します。次に、当社の技術チームはソリューションを設計し、パラメーターを計算し、有限要素解析を行って、製品がお客様の作業ニーズを満たしていることを確認します。第三に、サンプルを作成し、ベンチテストと現場設置テストを実行して信頼性を確認します。 4番目に、製品がテストと受け入れチェックに合格したら、量産を開始します。また、プロセス全体を通じて完全な技術サポートとアフター保証も提供します。このデュアルモード選択モデルは、通常の顧客の効率的な調達ニーズを満たし、特別なニーズを持つ顧客の非標準的な適応問題を解決します。
カスタマイズされた製品の品質が安定していることを保証するために、当社は生産全体を通じて厳格なプロセス基準に従っています。シリンダーバレルには精密ホーニング加工を施し、表面粗さをRa0.2μm以内に保ち、シールの寿命を効果的に延ばします。ピストンロッドは高周波焼入れとクロムメッキを施しているため、硬度はHRC58以上に達し、耐摩耗性と耐腐食性が大幅に向上しています。
油圧システムに不純物が混入して故障を引き起こすのを防ぐため、すべての組み立て作業は埃のない作業場で行われます。すべての完成品は、耐圧試験、伸縮疲労試験、高低温環境試験など、複数の試験に合格する必要があります。 100%の合格率を達成した製品のみが工場から出荷されます。さらに、すべての製品には 1 年間の保証が付いており、アフターセールス チームが 24 時間年中無休で対応します。ご購入後の不安もすべて当社が対応いたします。
HCICは、油圧システムの設計、製造、設置、改造、試運転、油圧コンポーネントのブランド販売および技術サービスを主に行う専門の油圧メーカーです。当社の製品がお客様のコスト削減と品質の向上に役立つことを願っています。詳細については、「davidsong@mail.huachen.cc」にメールでお問い合わせいただくか、Google で「HCIC 油圧」を検索してください。
