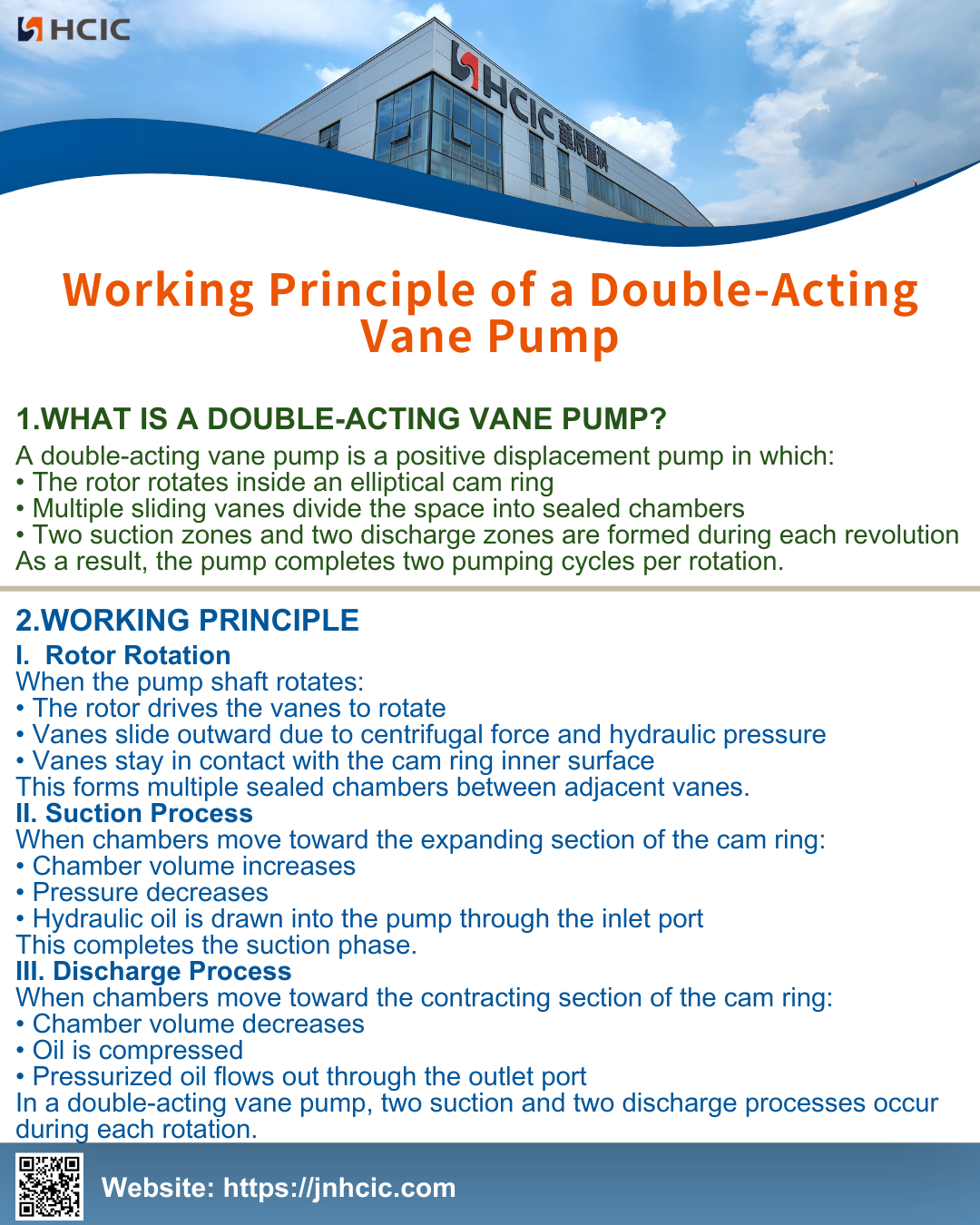

複動ベーンポンプの動作原理

複動ベーンポンプとは何ですか?

複動ベーンポンプは、次のような容積式ポンプです。

・ローターは楕円形のカムリング内で回転します。

• 複数のスライディングベーンが空間を密閉チャンバーに分割します。

• 各回転中に 2 つの吸入ゾーンと 2 つの吐出ゾーンが形成されます。

その結果、ポンプは 1 回転につき 2 回のポンピング サイクルを完了します。

動作原理

1. ローターの回転

ポンプシャフトが回転すると、

• ローターはベーンを回転させます。

・ベーンは遠心力と油圧により外側にスライドします。

• ベーンはカムリング内面と接触したままになります。

これにより、隣接するベーンの間に複数の密閉チャンバーが形成されます。

2. 吸引工程

チャンバーがカムリングの拡張部分に向かって移動すると、次のようになります。

• チャンバー容積の増加

• 圧力が低下する

• 作動油は入口ポートを通じてポンプに引き込まれます。

これで吸引フェーズが完了します。

3. 排出プロセス

チャンバーがカムリングの収縮部分に向かって移動すると、次のようになります。

• チャンバー容積の減少

• オイルは圧縮されています

• 加圧されたオイルは出口ポートから流出します。

複動ベーンポンプでは、1 回転ごとに 2 回の吸入と 2 回の吐出プロセスが発生します。
