世界的な火災安全の変化: ISO 12922 HFDU および HFC 流体が油圧シリンダーのシールの再設計を余儀なくされている理由

I. 世界的な防火義務の厳格化により流体力の再構築

地下トンネルプロジェクト、金属鋳造工場、製鋼圧延機、深坑採掘事業において、北米の MSHA や欧州の EN ISO 12922 委員会を含む世界的な規制機関は、鉱物油ベースの油圧作動油からの強制移行を加速しています。 3,000 psi の高圧鉱油のピンホール漏れは、発火源と接触すると噴霧されて爆発性のエアロゾル雲となるため、現在、産業保険保険会社はクラス HFC (水グリコール) およびクラス HFDU (合成ポリオール エステル) の耐火性流体の使用を積極的に義務付けています。

耐火性流体への切り替えにより、工場や鉱山の壊滅的な火災はなくなりましたが、現場では油圧シリンダーの早期故障という予期せぬ波が発生しました。フリートのメンテナンス監督者や OEM 機械製造業者の報告によると、鉱物油で完璧に動作する標準シリンダでは、流体交換後わずか 250 ～ 500 時間の動作時間で完全なロッド シールの吹き抜け、シリンダ動作の粘着性、および内部ピストンのバイパスが発生します。

II.化学法医学: 標準シリンダーのシールがドロドロになる理由

標準的なモバイルまたは産業用の場合油圧シリンダー耐火性の流体では機能しないため、分解解剖により 2 つの異なる化学分解経路が明らかになりました。

2.1 加水分解鎖切断 (HFC 水-グリコール攻撃)

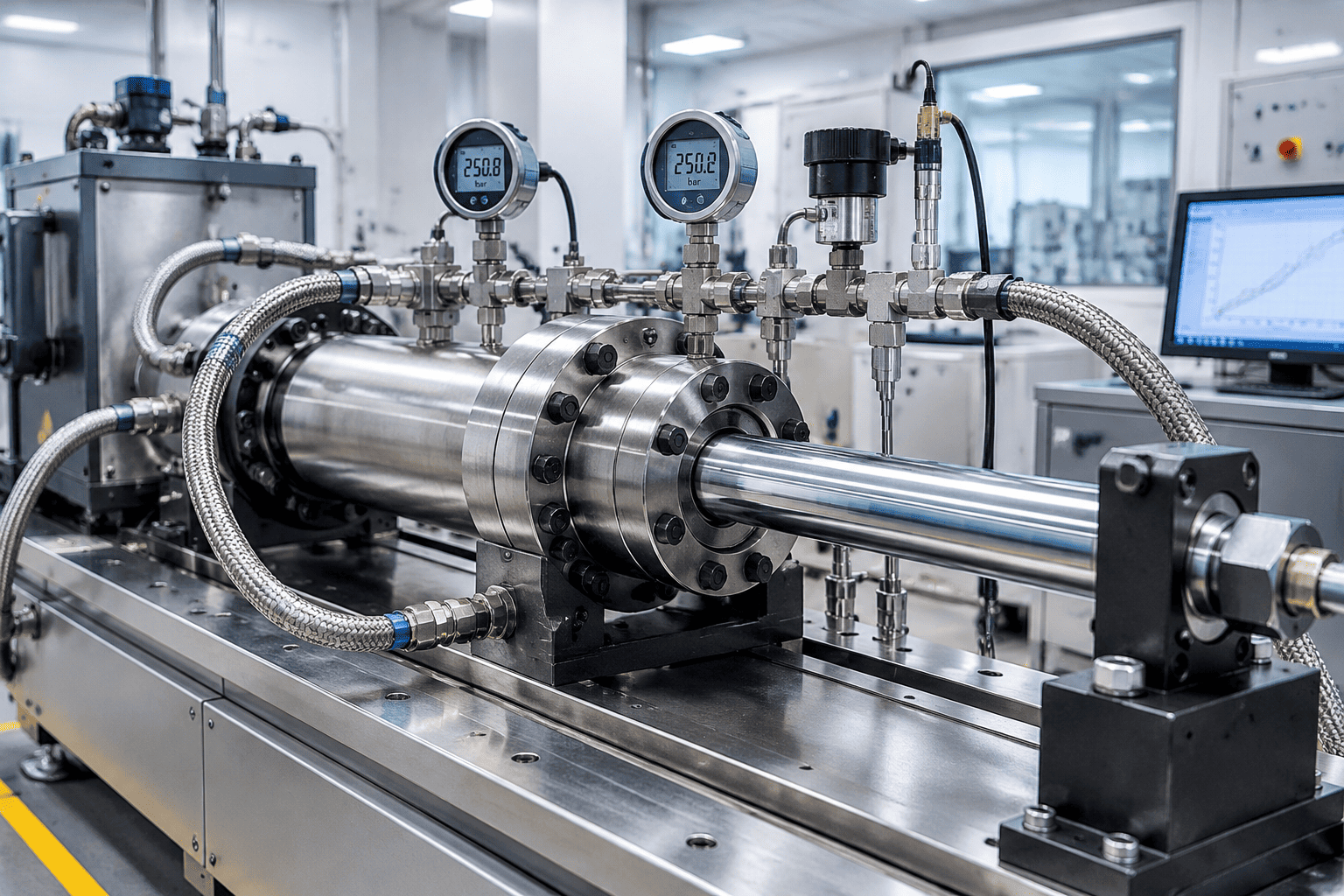

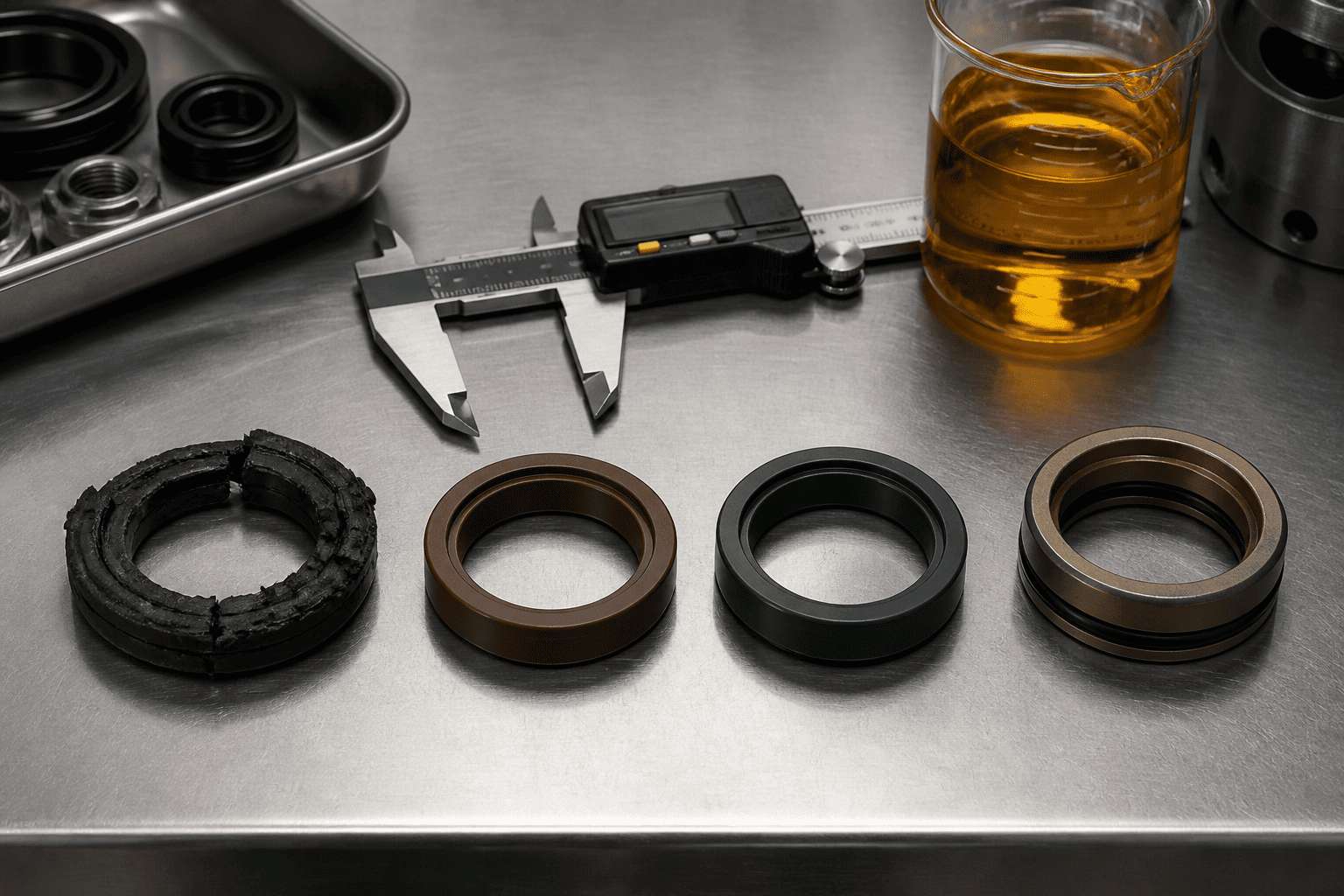

標準的なモバイル シリンダーは、道路の砂に対する優れた耐摩耗性により、熱可塑性ポリウレタン (TPU) U カップ ロッド シールに大きく依存しています。しかし、50℃を超える水-グリコール流体にさらされると、水分子がポリウレタンポリマー内の分子エステル/エーテル鎖を破壊します。数週間以内に、丈夫なシール材は引張弾性を失い、柔らかくもろいペーストになり、圧力がかかるとグランドを洗い流します。

2.2 可塑剤の浸出と極度の膨潤 (HFDU 合成エステル攻撃)

オペレーターがシリンダーを再梱包せずに合成ポリオール エステル (HFDU) に切り替えると、標準ニトリル (NBR) ピストンと静的チューブ シールから可塑剤が大量に抽出されます。液体はゴムから軟化剤を取り除き、シールを体積で 18% 以上膨張させます。膨張したシールはグランドの溝にしっかりと詰まり、極度の摩擦、ロッドのジャダー、そして最終的にはシールリップに沿ったギザギザのせん断裂けを引き起こします。

Ⅲ．シール材料エンジニアリング: 3 つの必須アップグレード

ISO 12922 耐火性流体の下で 10,000 時間以上の動作寿命を達成するために、HCIC エンジニアリングは 3 つの高度なエラストマーおよび熱可塑性シール構成を指定しています。

3.1 HFDU 流体用フッ素エラストマー (FKM / バイトン B タイプ)

高温 (最高 110°C) で動作する合成エステル回路の場合、純正の FKM フルオロカーボン エラストマーが完全な化学的不活性性を提供します。標準的な市販のバイトン-A とは異なり、HCIC はエステルの老化による酸分解副生成物に耐える過酸化物硬化バイトン-B またはバイトン-GF 配合物を利用しています。

3.2 HFC 水グリコール用の飽和水素化ニトリル (HNBR)

HNBR は水-グリコール系のギャップを橋渡しします。ポリマー主鎖を水素化することにより、HNBR は二重結合の脆弱性を排除し、ハイサイクル移動式ゴミやトンネルシリンダーに必要な機械的靭性を維持しながら、水による劣化に耐えます。

3.3 自己潤滑性青銅充填 PTFE ステップシール

水グリコールは鉱物油よりも低い境界潤滑膜厚さを提供するため、エラストマーシールリップはクロムメッキロッドに対してより高い乾燥摩擦を受けます。標準の U カップを、FKM O リングエナジャイザーで裏打ちされたブロンズ充填またはカーボン充填 PTFE ステップシールに置き換えると、ブレークアウト摩擦が 65% 減少し、シリンダーのスティックスリップが解消されます。

IV.フリートリッガー向けの油圧システム改修チェックリスト

既存の機械群を変換する前、または新しい機械を指定する前に油圧シリンダー耐火流体環境の場合は、次の 4 つのエンジニアリング チェックポイントを確認してください。

• 最大動作速度を 20% 下げる:HFC 水グリコールでは流体の潤滑性が低いため、自己潤滑性の PTFE ウェアリングが取り付けられていない限り、連続ピストンロッド速度を 0.4 m/s 未満に保ってください。
• 内部チューブの塗装とコーティングを検査します。市販のシリンダー バレルの多くは、内部に防錆プライマー コーティングが施されています。水グリコールとリン酸エステルは標準的な工業用プライマーを溶解し、比例バルブフィルターをペイントフレークで詰まらせます。精密に研磨された裸合金のボアを指定します。
• 体液の水分含有量を毎月監視します。水グリコールは、水分濃度を 38% ～ 42% に維持する必要があります。水が蒸発すると流体の耐火性が低下します。水道水で希釈しすぎると、ミネラルスケールにより内部のクロムロッドメッキに穴が開きます。
• 静的チューブ シール O リングの硬度を確認します。すべてのバレルツーヘッド静的 O リングを、PTFE 抗押出バックアップ リングを備えた 90 デュロメーター ショア A FKM にアップグレードして、衝撃の強いトンネル圧力下でのマイクロギャップの押出を防ぎます。

V. 技術的免責事項と技術的検証

上記の流体の分類と材料の適合性ガイドラインは、ISO 12922 および ISO 6072 規格に準拠しています。独自の流体添加剤は石油メーカーによって異なるため、大量の車両を変換する前に、必ず 72 時間のエラストマー膨潤および引張浸漬試験を実行してください。
