油圧シリンダーバレルバルーニング: ストローク中間圧力バイパスとチューブ膨張の法医学的検出

I. ストローク中バイパスのパラドックス: エンドキャップテストが失敗する理由

現場技術者が内部ピストンシールの故障を疑う場合、工場での標準的なテストは、フルストロークでシリンダーを底まで上げ、ポートに圧力を加え、反対側のポートにオイルの滲みがないか検査することです。バルーン状のシリンダーでは、このテストでは一貫して偽陰性の結果が生成されます。

なぜなら、油圧シリンダーバレルは、構造的に両端が重いスチールの鍛造ベースとネジ付きヘッドグランドによって支えられており、永久的なフープはバレルの支持されていない中央セクションにほぼ独占的に集中します。

---

II.バレルの膨張を引き起こす 4 つの根本原因

1. 慣性運動衝撃スパイク:掘削機のバケットがフルスイング速度で花崗岩に衝突すると、瞬間的な減速圧力スパイクが発生し、バルブポペットが物理的に開く前に、システムのメインリリーフバルブの亀裂限界を超えて急激に上昇します。

2. 減圧衝撃波:高トン数の油圧プレスや圧縮シリンダーでは、バルブを急速にシフトさせると、音響流体減圧波が発生し、内部チューブの内径に打撃を与えます。

3. 標準以下の管冶金:高張力合金鋼 (降伏強度 520 MPa 以上) の代わりに、降伏強度が低い (降伏強度 350 MPa 以下) の標準的な市販の冷間引抜炭素鋼チューブを使用します。

4. チューブホーニング代過剰: すでに摩耗したシリンダーチューブをオーバーホーニングして深い切り込みマークを除去すると、残りのチューブ肉厚が最小限の技術的安全マージンを下回ります。

---

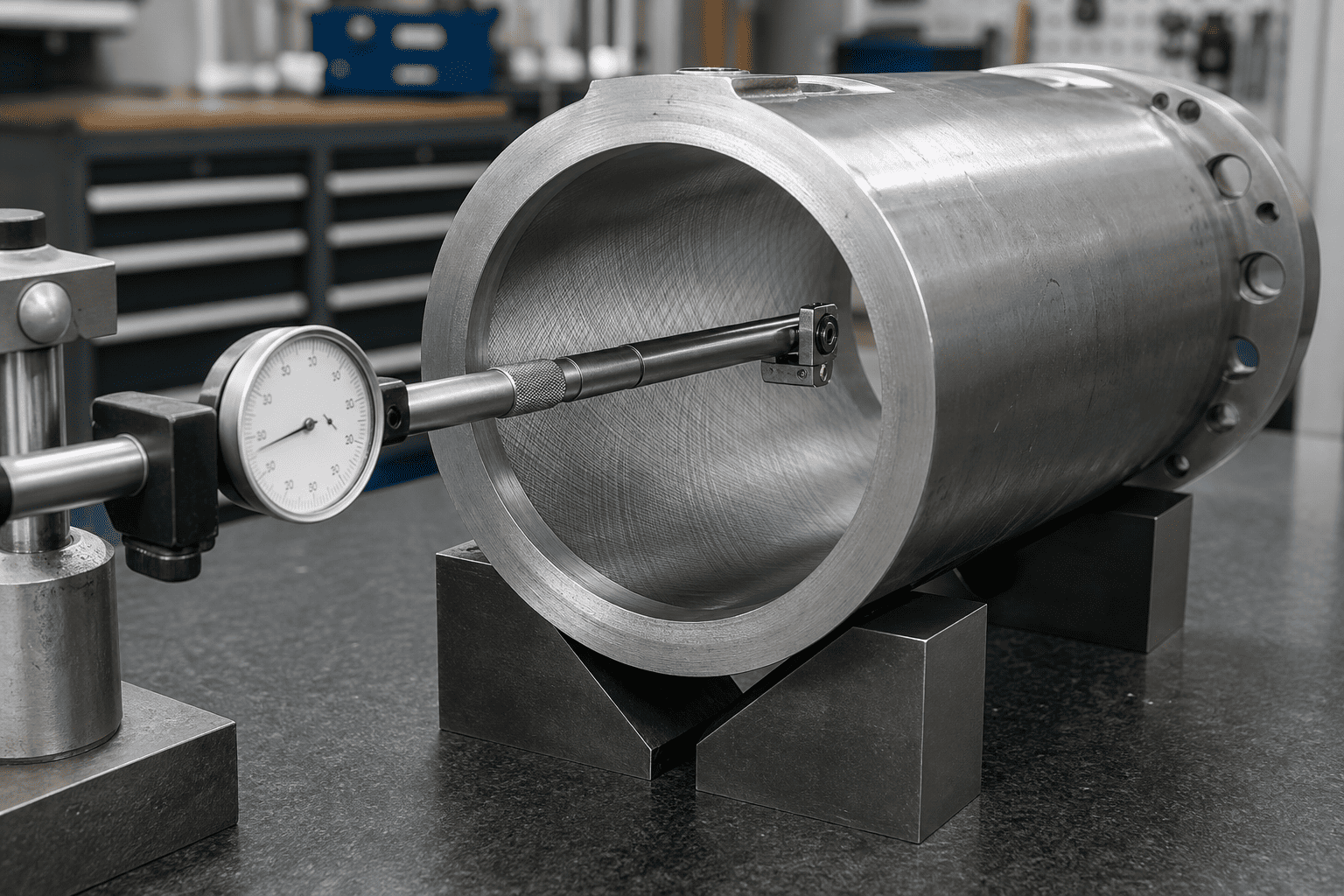

Ⅲ．法医学計測: ダイヤルボアゲージ 10 点検査

工場の分解中にバレルのバルーニングを最終的に診断するには、整備士は簡単にアクセスできるチューブの端だけを測定するのではなく、複数のストローク間隔にわたって内部ボアの形状をマッピングする必要があります。

---

IV.検査プロトコル:

• ミネラルスピリットを使用して、チューブの穴に残っている作動油とカーボンワニスをすべて取り除きます。
• 高精度ダイヤルボアゲージや三点式内径マイクロメータをマスターリングゲージに対してゼロ校正します。
• ベース溶接部からグランドねじ山まで、100 mm 間隔で 2 つの直交軸 (X 軸垂直、Y 軸水平) の内径を測定します。
• 評価基準:公称内径公差を超えて 0.12 mm (0.005 インチ) を超える直径の増加は、永久的な塑性降伏を示します。内径プロファイルが「砂時計」または「バレル」輪郭を形成している場合、チューブはホーニングでは修復できず、廃棄する必要があります。

---

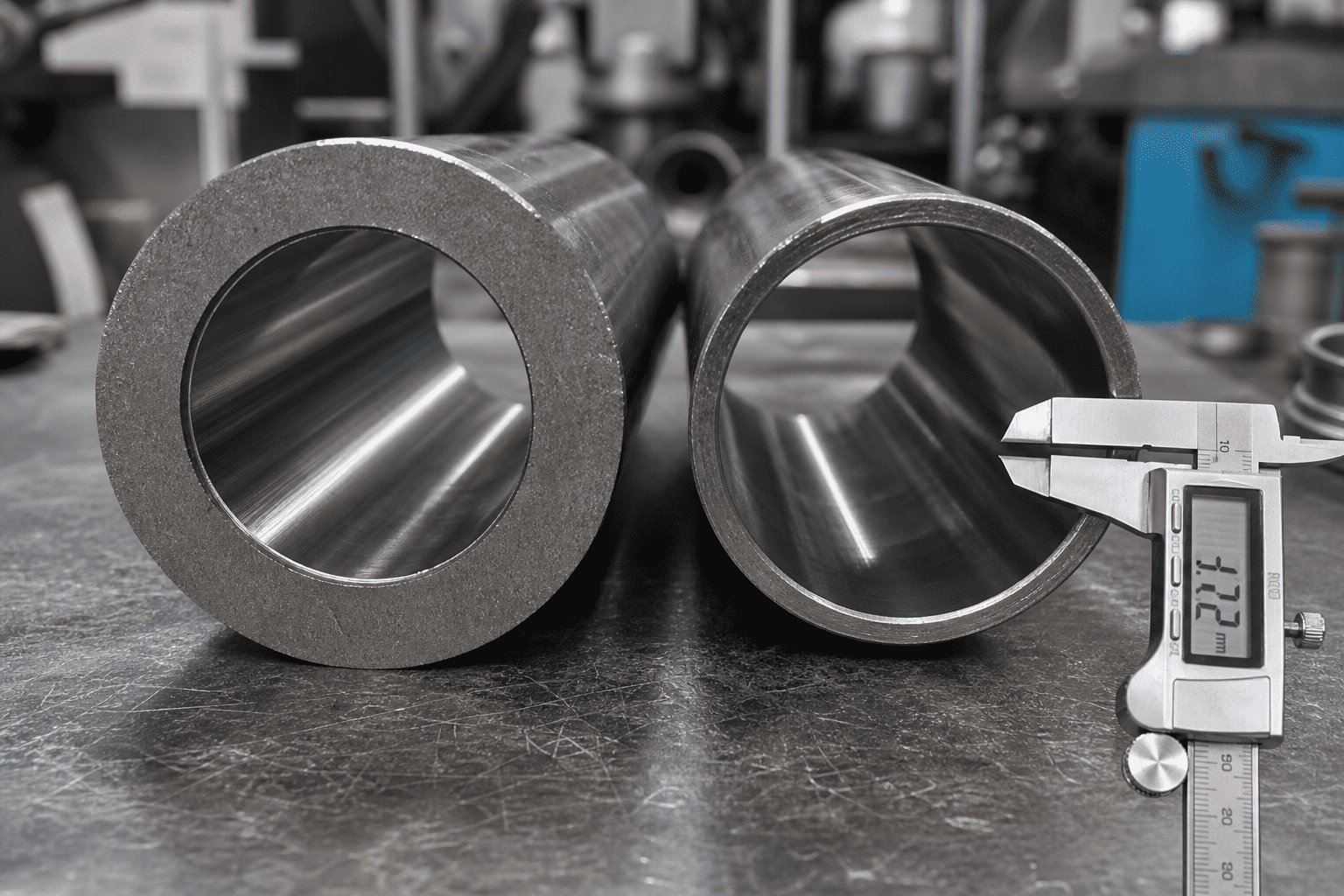

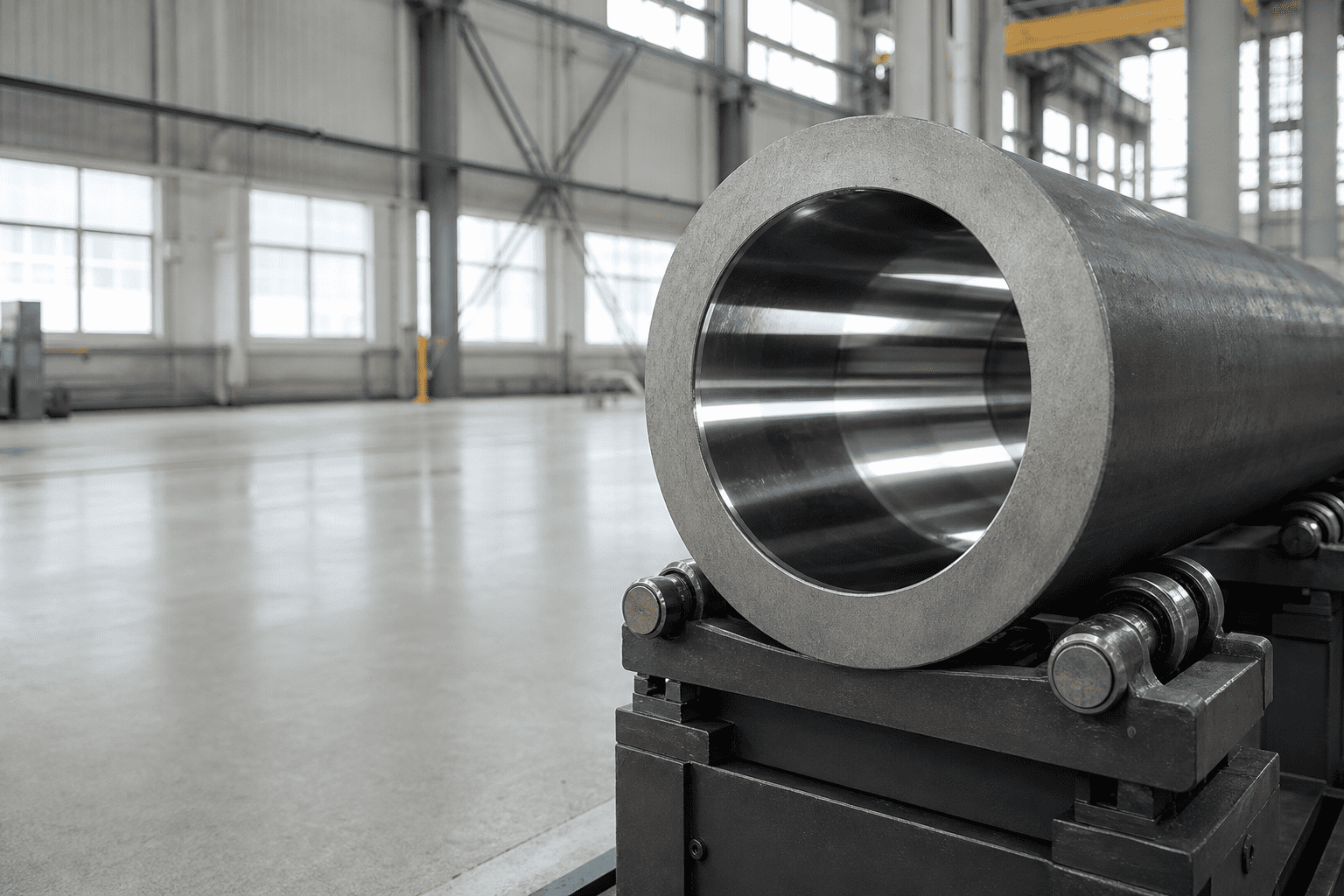

V. 冶金と肉厚: 過酷な用途の合金バレルの指定

高衝撃油圧回路でバレルのバルーニングを防ぐには、標準のカーボン DOM チューブから高強度シームレス合金鋼にアップグレードする必要があります。

高降伏合金の選択に加えて、耐久性エンジニアリング ガイドラインでは、衝撃の大きいモバイル機器においてチューブの外径が公称内径の少なくとも 1.25 ～ 1.35 倍となる厚肉比を指定することが求められています。

---

VI.チューブの降伏不良を排除するための 4 つのエンジニアリング戦略

1. ダイレクトマウントの高速応答アンチショック リリーフを取り付ける: メイン システム圧力より 250 psi 高く設定された速効カートリッジ リリーフ バルブでシリンダー ポートを保護し、チューブの壁に負担がかかる前にミリ秒の衝撃スパイクをクリップします。
2. 内部プログレッシブ減速クッションの組み込み: 段付きまたは放物線状のクッション スピアが重いピストンの質量をスムーズに減速し、ストロークの終わりの音圧波を排除します。
3. 高弾性熱可塑性ピストン ガイドへのアップグレード: ソフト ナイロン ガイド リングを、高圧縮強度のブロンズ充填 PTFE または布で強化されたフェノール製の摩耗バンドに置き換えます。これにより、拡張したチューブの壁をかじり付けることなくピストンのアライメントを維持できます。
4. 1.5 倍の静水圧耐性試験を義務付ける: すべて頑丈な交換用シリンダー超音波肉厚検証を伴う工場での使用圧力の 1.5 倍の静水圧試験を受ける必要があります。

---
