HCIC は、HCIC-310 アメリカンパワーホイスト、モデルのインチベースの取り付け情報とアプリケーションのレビューを購入者の会話の中心に置きます。
このリソースは、実際のシャーシに対してホイストをチェックする必要がある商用車製造業者、車体製造業者、車両メンテナンス チーム、および北米の販売代理店を対象としています。その有用な貢献は、1 台のホイストがすべての車両に適合することを保証するものではありません。これにより、購入者は、公開されている寸法を確認し、シャーシと比較し、非標準の設置に必要な変更を特定する、明確な開始点を得ることができます。
これは公開された製品リソースの更新です。これは、指定された顧客の注文、フリート契約、納入結果、またはユニバーサル装備の承認を発表するものではありません。最終的な適合性は、車両のフレーム、荷重、車体形状、油圧回路、設置図面によって異なります。
商用車の購入者は、「米国製パワーホイスト」のリクエストから始めるかもしれません。その説明だけでは注文書を発行するには不十分です。ホイストは特定のフレームに接続し、定義された吊り上げ経路を通って動作し、車両の油圧制御で動作する必要があります。
交換作業でも同様の問題が発生します。古いユニットに似たホイストでも、ベースの設置面積、取り付け穴のパターン、アームの移動距離、または油圧インターフェースが異なる場合、問題が発生する可能性があります。正しい比較は、公開されているホイスト データと実際のシャーシ インターフェイスの間です。
そのため、HCIC-310 リソースでは寸法をインチ単位で示し、不規則なシャーシ レイアウトに対するリフティング アーム、ベース サイズ、取り付け穴の位置の調整について説明しています。公開された情報は、OEM チームに見積もりを依頼する前に確認すべき具体的な内容を提供します。
HCIC のページでは、このモデルがダンプ トラック、ゴミ収集車、改造商用車などの用途に使用される米国製パワー ホイストであると特定されています。次の参考寸法が公開されています。
- 上部クロスビームの長さ:24.00インチ
- メインリフティングアーム伸長長さ:26.63インチ
- メインリフティングアームの収縮長さ:19.63インチ
- ベースの長さ:28.50インチ
- フロントベース幅:14.25インチ
- 後部ベース幅:5.00インチ
- 前面取り付け厚さ:4.00インチ
これらの図は、現在の設置図の代わりとしてではなく、HCIC-310 レビュー用の公開された参考データとして扱う必要があります。購入者は、寸法が対象車両のシャーシ、ボディ、ヒンジ配置、安全クリアランス、油圧接続と互換性があるかどうかを確認する必要があります。
このリソースには、特別なフレーム構造に合わせてモデルを調整できることも記載されています。リストされた方向は実用的です。リフティング アームのストローク、ベースのサイズ、取り付け穴の位置は、実際のシャーシの要件に照らして検討できます。変更がある場合は、製造前に承認済みの図面で確認する必要があります。
北米の商用車の多くは、インチベースの寸法を中心に設計および維持されています。開始時の寸法をインチ単位で表示することで、最初のシャーシ比較時に回避可能な変換ステップが削減されます。
だからといって、エンジニアリングレビューの必要性がなくなるわけではありません。最初の議論をより具体的にするだけです。購入者は、シャーシの測定値を送信し、取り付けポイントにマークを付け、HCIC-310 リファレンスと照らし合わせてインターフェースをレビューするようサプライヤーに依頼できます。
ダンプ トラック、廃車、改造車体は、フレーム幅、車体クリアランス、昇降経路、油圧制御が異なる場合があります。あるレイアウト用に選択されたホイストを、名前だけに基づいて別の車両に転用しないでください。
調査では、車両の機能、ボディタイプ、利用可能な取り付け範囲、リフト要件、および油圧接続を特定する必要があります。図面が利用できない場合でも、測定された基準点を含む鮮明な写真があれば、最初の技術レビューを改善することができます。
HCIC リソースでは、取り付け穴の位置やベースの寸法など、不規則なシャーシ条件に対する調整について説明しています。 OEM バイヤーにとって、重要な管理ポイントは文書の改訂です。最終的な寸法、材料、接続、および検査要件は、承認された見積書または図面に記録される必要があります。
組み立て中の口頭での変更は、信頼できる製造仕様ではありません。エンジニアリング チーム、購買チーム、工場は、承認された同じ情報に基づいて作業する必要があります。
有用な問い合わせパッケージには次のものが含まれている必要があります。
1. 車両のメーカー、モデル、年式、ボディタイプ。
2. シャーシの図面または測定されたフレーム寸法。
3. ベースと取り付けポイントを含む既存のホイストの写真。
4. 必要な昇降機能と本体またはコンテナの形状。
5. 空の本体重量、予想積載量、および動作負荷。
6. 利用可能なベースの長さ、幅、高さおよび周囲のクリアランス。
7. 取り付け穴のパターンと接続の詳細。
8. 油圧、流量、ポートまたはホースの情報および制御装置。
9. 数量、宛先、および要求が OEM、交換または改造作業であるかどうか。
10. 必要な図面、検査記録、梱包情報、またはその他の注文書類。

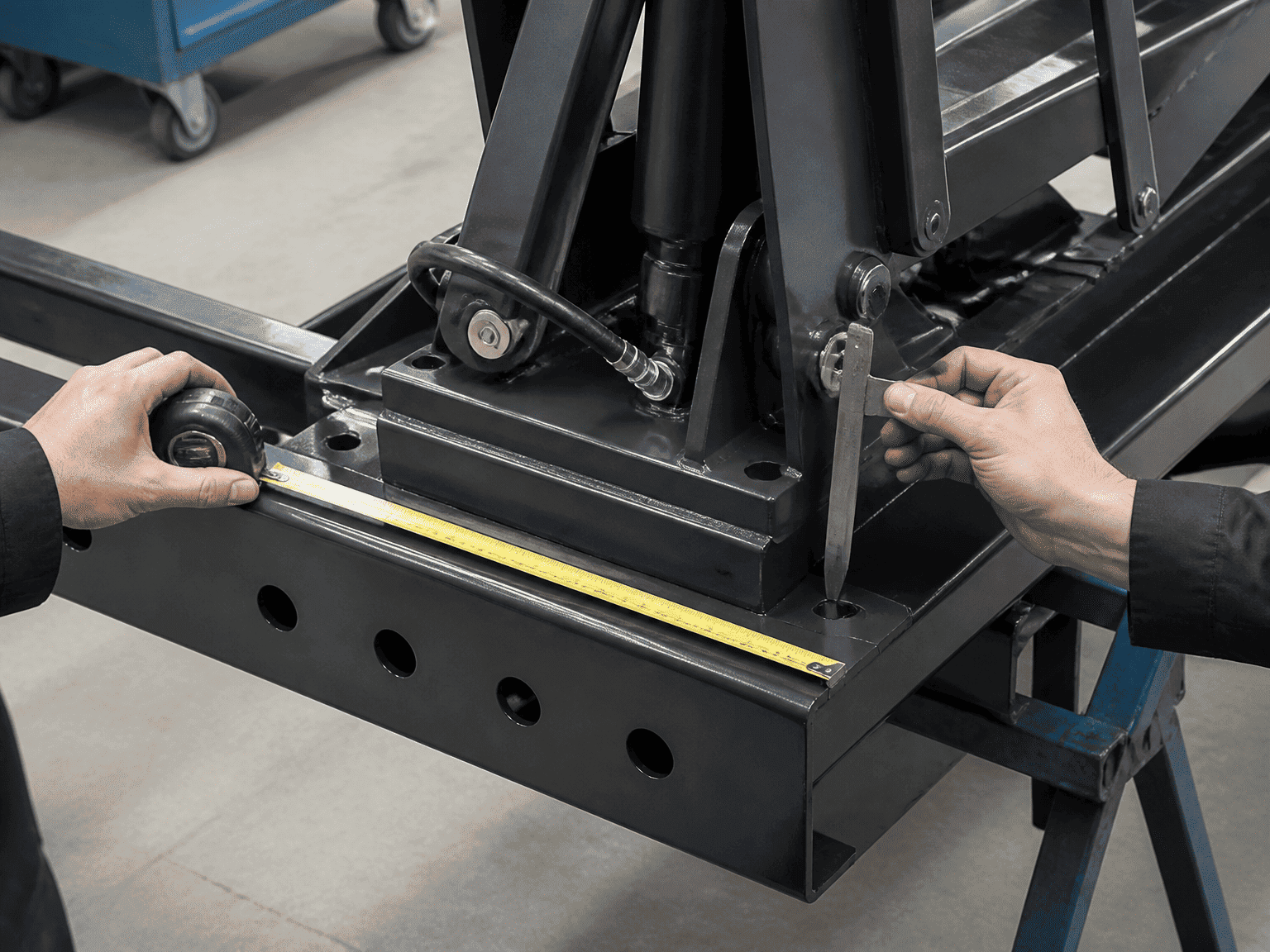

多くの場合、ホイスト単体の写真よりも、取り付けポイントの横に巻尺を置いた方が役立ちます。ユニットが交換品である場合は、古い部品番号、シリアル情報、および元の取り付け形状の証拠を含めてください。
公開されたリソースは、初期の装備段階で最もよく使用されます。
- ステージ 1 — 車両を特定します。ダンプ、廃棄物、または改造された商用車アプリケーションを定義します。
- ステージ 2 — インターフェイスを比較します。公表されている HCIC-310 の寸法をシャーシおよびボディのレイアウトと照らし合わせて確認してください。
- ステージ 3 — 例外をマークします。標準外のフレーム幅、穴の位置、アームの移動量、または油圧接続を特定します。
- ステージ 4 — 図面を確認します。 製造または変更の前に最終構成に同意してください。
- ステージ 5 — 検査と納品のニーズを確認します。注文に必要な書類と小切手を記載します。
このプロセスは、標準装備の議論をカスタム構成から分離するのに役立ちます。また、機械インターフェースを未定義のままにして、カタログ名からホイストを承認するという、よくある調達エラーも防ぎます。
HCIC-310 リソースは、北米のすべてのダンプ トラックや廃車が修正なしでモデルを受け入れられることを確立するものではありません。また、シャーシの図面、揚力のレビュー、油圧回路のチェック、または機械の安全性評価に代わるものでもありません。
掲載ページには用途や寸法情報が記載されておりますが、最終的な形状は実車にてご確認いただく必要がございます。特定の顧客、フリート、注文量、配送実績、または現場での結果に関する主張は、HCIC がそれらの詳細を個別に公開しない限り、製品リソースから推測すべきではありません。
この区別は、B2B 油圧調達において重要です。有益な企業最新情報は、標準の製品ページをサポートされていないプロジェクトのケーススタディに変えることなく、購入者の次の技術的ステップをより明確にする必要があります。
