I. 危険: 「3,000 psi」シリンダーが 1,200 psi で故障した場合
油圧設計における一般的でコストのかかる間違いは、油圧とピストン面積のみを使用してシリンダーを押す力を計算することです。
F = P × アピストン
この単純な式では、3,000 psi のボア 4 インチのシリンダーは約 37,700 ポンド (167.7 kN) の推力で押します。シリンダーのストロークがわずか 12 インチの場合でも、ロッドはその負荷を容易に処理できます。
ただし、同じシリンダーを 60 インチまたは 80 インチのストロークまで拡張すると、同じ 37,700 ポンドの圧縮推力を加えると、システム圧力が 1,000 ～ 1,500 psi に達したときに、ピストン ロッドが折れたり、つまようじのように永久に曲がったりすることがよくあります。
この壊滅的な破壊モードは、材料の引張降伏破壊ではありません。それは弾性柱座屈です。ロングストロークの用途では、細いピストンロッドの構造的安定性がバレルの圧力定格よりも完全に優先されます。
II.の物理学油圧シリンダ座屈: オイラーの柱理論
とき油圧シリンダー圧縮荷重下で伸びると、アセンブリは細長い構造柱として動作します。横方向の不安定性が発生する前に細い柱が耐えることができる理論上の最大圧縮荷重は、オイラーの臨界座屈公式によって決まります。
Fcr = π² E I / Le² = π² E I / (K · L)²
どこ：
- Fcr = 臨界オイラー座屈荷重 (N または lbf)
- E = ロッド材料の弾性率 (一般的な炭素/合金鋼の場合、E ≈ 200 ～ 210 GPa または 29 × 10⁶ psi)
- I = 中実丸棒断面の断面二次モーメント (m⁴ または in⁴)
- L = 取り付けポイント間の延長設置距離の合計 (m またはインチ)
- K = シリンダの取り付け条件に基づく有効カラム長係数
- Le = K・L = 有効座屈長さ
Ⅲ．中実ロッドの慣性モーメントの計算:
直径 dr の中実の丸いピストン ロッドの場合:
I = π dr⁴ / 64
慣性モーメントはロッド直径の 4 乗 (dr⁴) に依存することに注意してください。これは、ロッドの直径がわずかに増加すると、座屈抵抗が大幅に増加することを意味します。
- ロッドの直径を 2.0 インチから 2.5 インチに増やすと (直径が 25% 増加)、座屈抵抗が 144% (2.44 倍) 増加します。
IV.安全使用荷重と推奨安全係数の計算
絶対に操作しないでください油圧シリンダー臨界座屈限界 Fcr に近づいています。現実世界の運用では、油圧シリンダー小さな偏心、小さなピンの遊び、加速スパイク、避けられない横荷重が発生します。
許容設計推力 Fallow には、厳密な安全係数 Sf を含める必要があります。
休閑地 = Fcr / Sf
推奨される安全率ガイドライン:
- 定置型産業機械 (クリーン、ガイド付き): 最小 Sf ≥ 2.5 ～ 3.0
- 一般移動機械（ダンプトレーラー、ローダー、廃棄物機器）：最小Sf ≥ 3.0 ～ 3.5
- 高リスク/人員の吊り上げ (高所作業車、ブームトラック、移動式クレーン): 最小 Sf ≥ 3.5 ～ 4.5
V. 細長比とジョンソン式への移行
オイラーの公式は純粋に弾性曲げを仮定しており、細長比 λ が柱遷移しきい値 λc を超える細長い柱に対してのみ有効です。
λ = Le / rg = (K · L) / (dr / 4) = 4 K L / dr
ここで、rg = √I/A = dr / 4 は回転半径です。
一般的な 1045 または 4140 クロム鋼の場合、遷移しきい値 λc ≈ 85 ～ 105:
- λ > λc (細長いロッド) の場合: オイラーの公式を使用します (弾性不安定性による失敗)。
- λ ≤ λc (短～中程度のロッド) の場合: ジョンソンの放物線公式または標準降伏強度 (圧縮降伏または非弾性座屈による破壊) を使用します。
VI.ロッドの曲がりを引き起こす 4 つの一般的な OEM エンジニアリング上の見落とし
-
完全に伸びた長さではなく、縮んだ長さでの座屈を計算する:最も脆弱な瞬間は、ロッドが 100% のストロークにあるとき、つまり L が最大になるときに発生します。
-

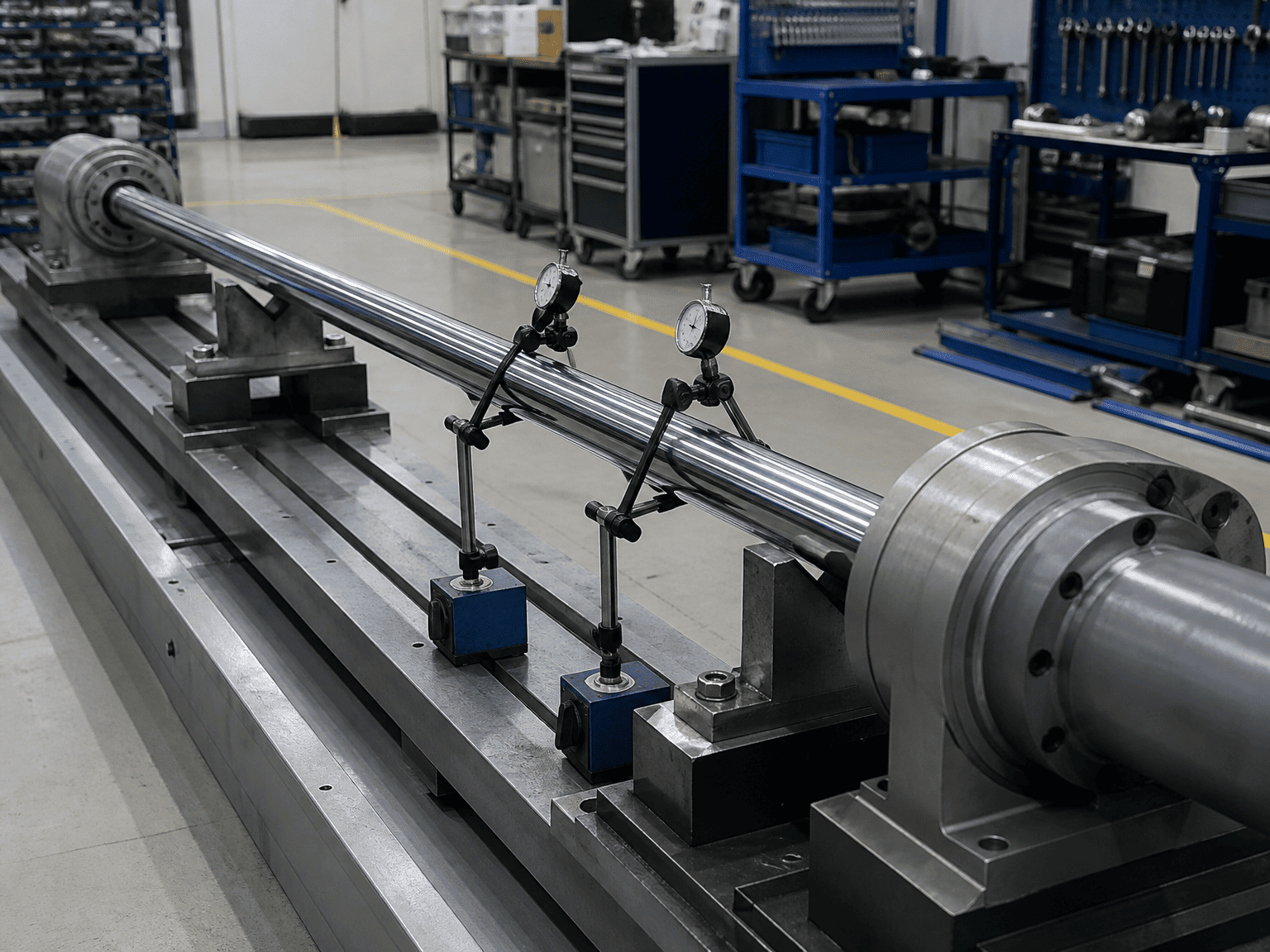

自重による水平のたわみを無視する:長い水平シリンダー (ストローク > 2 メートル) では、重いクロム ロッドが重力でわずかにたわみ、内蔵の偏心荷重が発生して座屈を加速します。
-
ピンマウントが摩擦のないままであると仮定すると、次のようになります。時間の経過とともに、ピボット ピンが錆びたり、グリースが塗布されていないと固着し、ピボット マウントが部分的にロックされたトルク応力がかかるジョイントに変化し、曲げモーメントが生じます。
-
回生回路の無視:差動/回生回路はキャップ側とロッド側の両方に最大のポンプ圧力を加え、構造上のマージンを減少させながら最大のカラム押し力を維持します。
VII. HCIC を使用したロングストロークシリンダーのサイジング時に送信するもの
HCIC エンジニアから完全な座屈検証と FEA カラムのレビューを得るには、以下を提供してください。
- 使用シリンダ径、ストローク、最大油圧リリーフ圧力
- 機械の取り付け形状とピボット ブラケットの図面 (K 係数を確認するため)
- 取り付け方向（水平、垂直押し上げ/押し下げ、または円弧）
- 外部ガイド制約 (ガイドなしの自由荷重と高精度リニア スライド レール)
- デューティサイクル、動作サイクル速度、環境条件
