油圧シリンダーのキャビテーションとエアレーション: 負圧とピストンのピッチングに関するワークショップ フォレンジック

I. 症状: スムーズな場合油圧シリンダ海綿状になって悲鳴を上げる

突然ガタガタと音を立て始め、不規則なスポンジ状の遅れで動き、鋼管の中を一握りのビー玉が転がるような大きなガタガタ音を立てるブームやダンプのシリンダーほど、重機のメンテナンス作業員をイライラさせるものはほとんどありません。

整備士がシリンダーを分解すると、汚れたオイルや破れたシールが見つかると予想されます。その代わりに、ピストンクラウンの頑丈な鋼面とオイルポートの内側リップには、小型の散弾で吹き飛ばされたように見える、粗く曇ったクレーターが散在していることがわかりました。

これは研磨粒子の摩耗ではありません。それは油圧シリンダのキャビテーションとエアレーションです。この 2 つは密接に関連していますが、基本的に異なる流体現象であり、精密な金属表面を破壊し、エラストマー シールを加熱し、機械の安全性を損ないます。

II.キャビテーションとエアレーション: 本当の違いを理解する

フィールドサービスレポートでは、技術者はキャビテーションとエアレーションを「ライン内の空気」という一般的なラベルの下でひとまとめにすることがよくあります。真の根本原因を解決するには、それぞれがどのように起こるかを理解することが不可欠です。

2.1 蒸気キャビテーション（負圧からの沸騰）

キャビテーションは、片側でオイルが要求されると発生します。油圧シリンダーピストンの速度は、オイルが物理的に侵入できる速度を上回ります。

• 局所的な圧力が作動油の蒸気圧を下回ると、液体は文字通り周囲温度で沸騰し、何百万もの小さな微細な蒸気泡が形成されます。
• これらの蒸気空洞が低圧ゾーンから高圧オイルに移動すると、ナノ秒以内に爆発します。
• 各マイクロ爆縮は、超音速で移動する流体の集中したマイクロジェットを生成し、平方インチあたり数万ポンドを超える局所的な衝撃力で周囲の金属表面に衝突します。この物理的なハンマー効果により、表面から微小なフレークが剥がれ落ちるまで金属が疲労します。

 2.2 エアレーション（機械的空気吸入）

エアレーションとは、外部環境から回路内に引き込まれた自由大気による作動油の汚染です。

• 空気は、吸引ホースクランプの漏れ、メインポンプのシャフトシールの損傷、パイプ継手の緩み、リザーバ液面の低下、液面上に流れ出る乱流タンクリターンラインなどを通じて侵入します。
• 蒸気の泡とは異なり、自由空気はすぐには崩壊しません。乳白色の泡状のエマルジョンを形成し、比較的非圧縮性の作動油を柔らかく弾む空気バネに変えます。

Ⅲ．現場で見つけるべき 4 つの警告サイン

IV.シリンダー内の損傷箇所

流体動力システムが慢性的なキャビテーションやエアレーションに悩まされると、物理的損傷が特定の高速ゾーンに集中します。

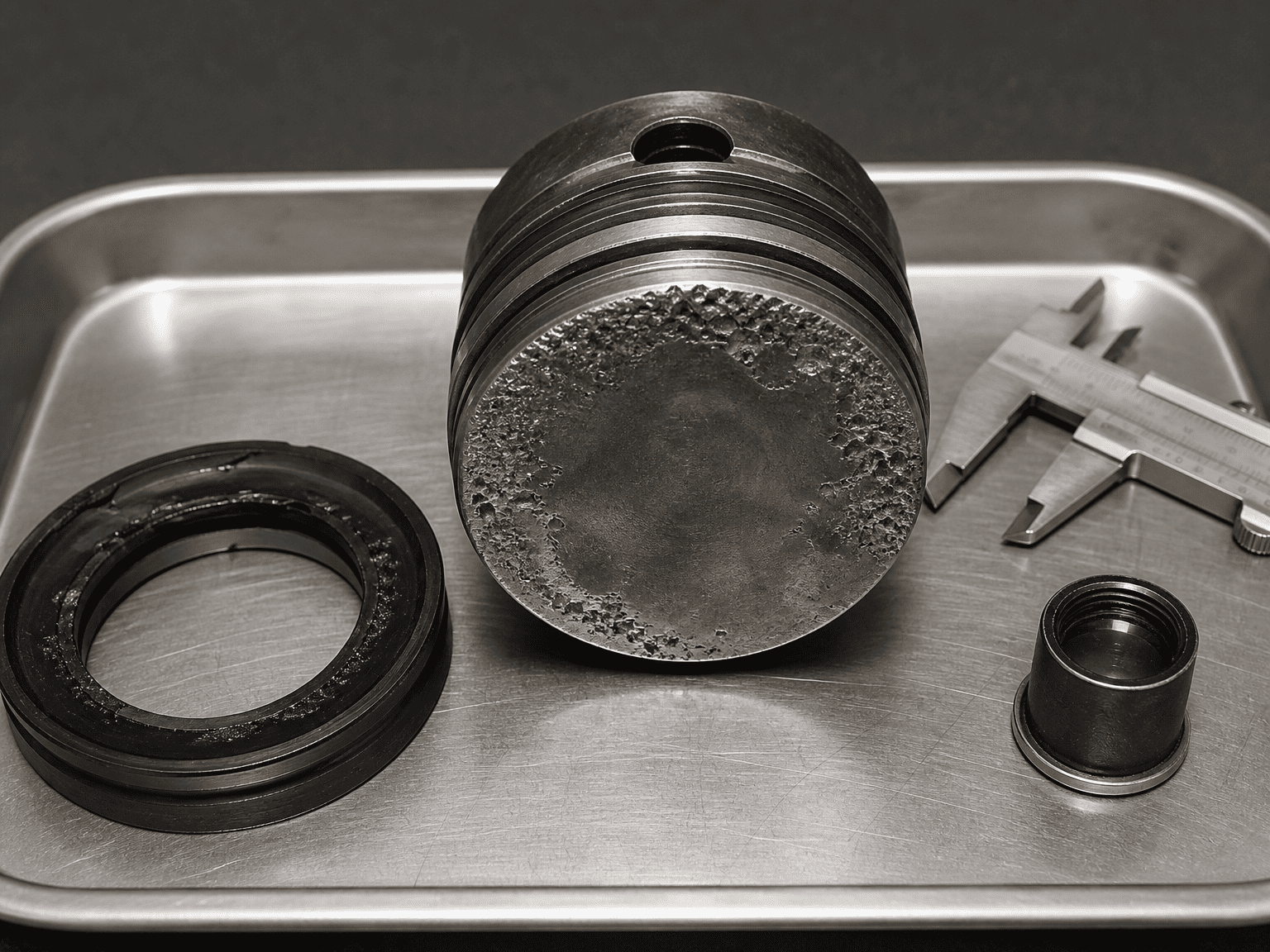

4.1 ピストンクラウンフェイス:ピストンの平らな円形の面には、深く曇った微細なピットのクラスターがあり、そこでは崩壊する蒸気の空隙が母材金属に繰り返し衝突しました。

4.2 オイルポート内部オリフィス:油圧オイルがシリンダーバレルに入る鋭い直角の移行部では、深刻なエッジの浸食と丸みが発生します。

4.3 ピストンロッドシールとウェアリング:取り込まれた気泡は急速な断熱圧縮を受け、局所的な熱スパイクを生成し、柔軟なポリウレタン シール リップを焦げ、光沢を与え、脆い木炭のようなフレークに変えます。

4.4 シリンダーバレルホーニングウォール:ストロークの限界近くでは、マイクロジェットが保護潤滑油膜を剥ぎ取り、ピストン ガイド バンドと研磨されたチューブ ボアの間の金属間の直接的な擦り傷を可能にします。

V. モバイル機器および産業機器の動作トリガーの上位 4 つ

5.1 過重力負荷 (暴走シリンダー)

重い掘削機のブーム、ダンプ トレーラーの本体、またはフォークリフトのマストが自重で急速に下降すると、油圧ポンプがキ​​ャップ側にオイルを供給できるよりも早く、重力によってシリンダー ロッドが引き下げられます。シリンダーは巨大な注射器となり、入ってくるオイルの流れを沸騰させる強力な内部真空を作り出します。

5.2 寒い冬の朝のスタートアップ

厚く高粘度の冷たい作動油は、狭い吸引ストレーナと長い供給ホースを通過するのに苦労します。オペレーターが始動直後にエンジンをフルスロットルまで回転させると、ポンプが枯渇し、重真空が引き込まれ、キャビテーションを起こした流体の流れがアクチュエーターに直接送られます。

5.3 リザーバーブリーザーキャップの詰まり

ロングストロークシリンダは伸長すると油圧タンク内の油面が大幅に低下します。タンクのブリーザーキャップに泥、ほこり、氷がこびりついていると、大気を取り込んで容積を均等にすることができません。タンク内に部分的な真空が発生し、ポンプの吸引ラインが詰まります。

5.4 不適切に配置されたタンクバッフルとリターンライン

戻りオイルが滝のように液面より上のリザーバーに突入すると、オイル中に空気が吹き込まれます。気泡を表面に上昇させて排出するための適切なタンク バッフルがないと、ポンプはこの泡状の混合物をすぐにシリンダーに吸い戻します。

VI.キャビテーションとエアレーションを排除する回路レベルのソリューション

シリンダーのキャビテーションを修正するには、負圧の形成を可能にする回路のダイナミクスに対処する必要があります。

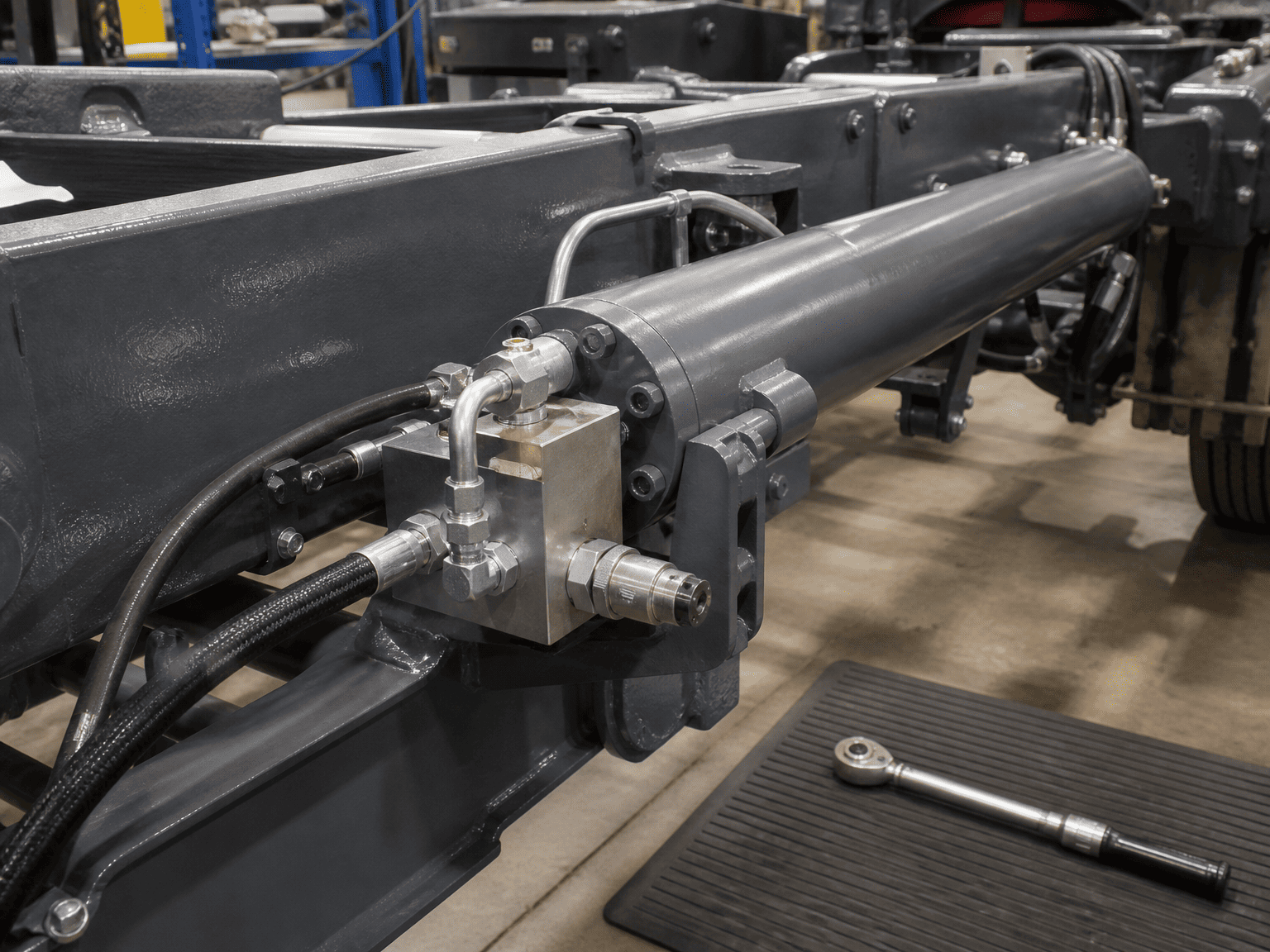

• アンチキャビテーション メイクアップ チェック バルブの取り付け: 高速で移動する負荷や過負荷がかかる回路では、シリンダーの作業ポートとタンク ラインの間に専用のアンチキャビテーション チェック バルブを取り付けます。シリンダーの延長によりポンプが提供する以上のオイルが必要な場合、逆止弁が自由に開き、タンクのオイルが真空を埋め戻すことができます。
• 適切なサイズのカウンターバランス (オーバーセンター) バルブ: カウンターバランス バルブは、シリンダーの戻り側に制御された背圧を生成し、負荷とともに重力が逃げるのを防ぎ、全ストロークを通して正圧が維持されるようにします。
• 吸引ラインの最小サイズを維持する: ポンプの吸引ラインが大きく、短く、真っ直ぐで、内部で潰れることなく継続的な真空サービスに耐えられる定格であることを確認してください。
• 適切なリザーバーの脱気滞留時間を確保する: オイルタンクのサイズを設定して、サイクル間のサイクルの間に液体が数分間滞留し、溶解したマイクロバブルが自然に浮遊できるようにします。

VII.保守員のための現場診断チェックリスト

異音のあるシリンダーや損傷したシリンダーを交換する前に、次のことを行ってください。

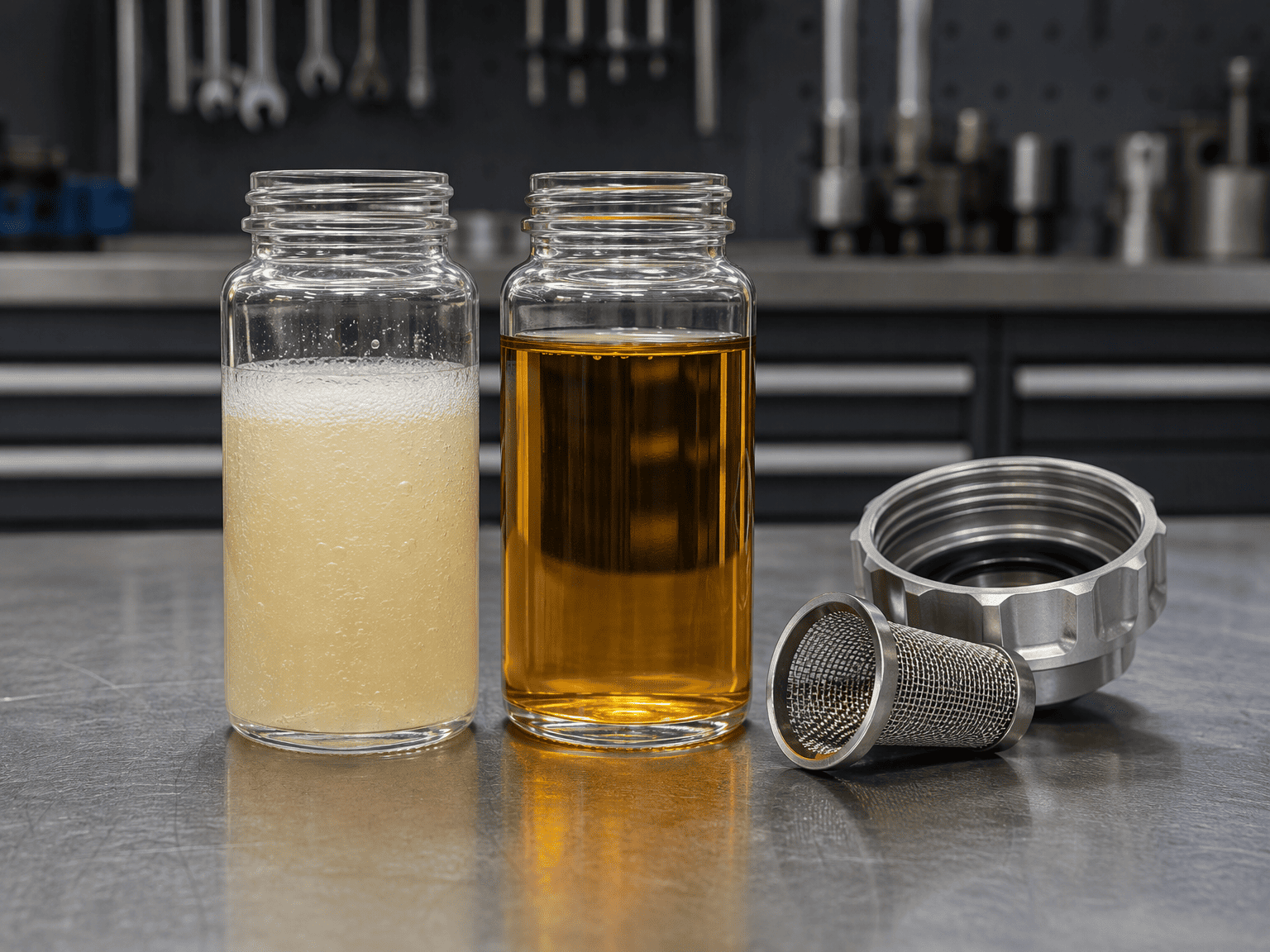

• オイルサイトグラスを点検してください: 液体は乳白色、濁っていませんか、または安定した泡で覆われていますか?
• リザーバーのブリーザーキャップにゴミの詰まりや湿気の凍結がないか確認してください。
• 真空下で空気を吸い込む可能性のある接続が緩んでいないか、ポンプの吸引ホースのクランプと継手を検査してください。
• リターンラインがタンク内の最低オイルレベルを十分に下回って排出されていることを確認してください。
• カウンターバランスバルブのパイロット設定をテストして、シリンダーがポンプの吐出能力を超える速度で低下しないことを確認します。
• シリンダーのピストン面とポートスロートをボアスコープで検査し、特徴的なつや消しキャビテーションの孔食がないか確認します。

Ⅷ.技術的境界と診断に関する免責事項

このガイドでは、標準的な機械診断インジケーターと油圧回路のベスト プラクティスについて概説します。複雑な多軸機械、負荷感知可変容量回路、閉ループ油圧ドライブでは、根本原因を特定するために回路固有の過渡圧力ログと流体解析が必要です。*
