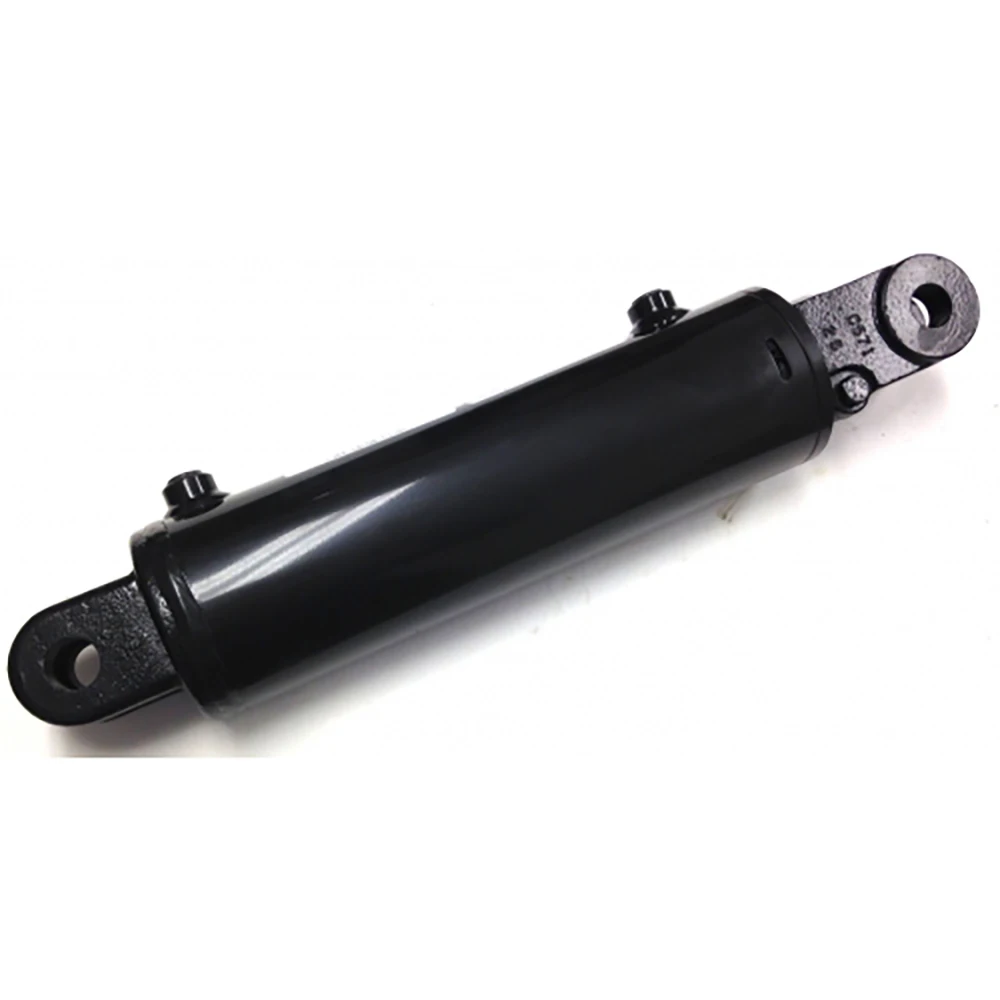

建設、鉱業から農業、マテリアルハンドリングに至るまでの産業において、これほど重要なコンポーネントはほとんどありません。油圧シリンダー。このリニア アクチュエータは流体の力を機械的な力と動きに変換し、機器が高精度で大量の荷物を持ち上げたり、押したり、引いたり、降ろしたりできるようにします。世界的なインフラストラクチャ プロジェクトが拡大し、自動化によって産業ワークフローが再構築されるにつれ、堅牢な作動の役割がさらに重要になります。エンジニアやメンテナンス専門家は、極度の圧力、温度変動、摩耗環境下で一貫した出力を提供するユニットを常に探しています。シーリング技術、冶金学、スマートモニタリングシステムの進化により、次世代のリニアアクチュエーションソリューションが定義されています。油圧シリンダが依然として不可欠である理由を理解するには、その設計の複雑さ、用途の多様性、そして信頼性の絶え間ない追求を検討する必要があります。
掘削機やフォークリフトからプレスブレーキや射出成形機に至るまで、あらゆる大型機械は制御された直線運動に依存しています。リニア アクチュエータは、加圧流体エネルギーを機械的推力に変換することでこれを実現します。空圧システムとは異なり、油圧バージョンは非常に高い圧力レベルで動作し、数百トンを超える力を加えることができます。出力電力に比べてエンベロープがコンパクトなので、モバイル機器にも固定機器にも同様に理想的です。主なパフォーマンス特性は次のとおりです。
現代の工場や作業現場では、これらのアクチュエータが漏れのない性能を維持しながら数百万回のサイクルに耐えることが必要です。したがって、材料の選択 (高張力鋼、複合コーティング、またはステンレス合金) およびシール構成 (ポリウレタン、PTFE、またはニトリル化合物) は、油圧アクチュエータの動作寿命に直接影響します。現場データによると、適切に設計されたユニットは、適切にメンテナンスされていれば、元の機器の耐用年数よりも長持ちします。
油圧リニア アクチュエータ内部の最も重要なサブアセンブリの 1 つは、シーリング パッケージです。エンジニアは、従来の O リングを超えて、摩擦を最小限に抑えながら汚染物質の侵入を防ぐマルチリップ ワイパー シール、バッファ シール、ロッド シールを目指してきました。ブロンズフィラーを含む先進的なポリテトラフルオロエチレン (PTFE) 複合材料は、優れた耐摩耗性と低いブレークアウト摩擦を示します。さらに、ナノセラミックコーティングを施したクロムメッキピストンロッドにより、海洋や化学物質が豊富な環境でも耐食性が大幅に向上します。その結果、北極の寒さから砂漠の暑さまで、幅広い温度範囲にわたって一定の効率を維持する作動ユニットが誕生しました。
インダストリー 4.0 の動きにより、ハウジングに直接埋め込まれたセンサーが導入されました。これらのユニットは、位置、圧力、温度、振動をリアルタイムで測定します。データを中央コントローラーまたはクラウド プラットフォームに送信することで、オペレーターは致命的な故障が発生する前にシールの劣化、ロッドの曲がり、内部バイパスを予測できます。この予知保全アプローチにより、計画外のダウンタイムが削減され、総所有コストが削減されます。スマート作動デバイスは、変動する負荷条件に合わせて独自の減衰特性を調整することもでき、安全性とエネルギー効率の両方を向上させます。
移動機械の持続可能性目標と燃費要件を満たすために、メーカーはカーボンファイバー強化バレルや高強度アルミニウム合金を実験しています。極限の負荷がかかる用途では依然としてスチールが主流ですが、これらの軽量代替品はブームとリフティング アームの総重量を軽減し、サイクル タイムの短縮と排出量の削減を可能にします。油圧力と電気サーボドライブを組み合わせたハイブリッドアクチュエータは、特に回生回路において、正確な速度制御とエネルギー回生を実現します。
特定の用途に適切なリニア アクチュエータを選択するには、複数のパラメータを慎重に評価する必要があります。この段階では、信頼できる企業を選択します。油圧シリンダー戦略的な決断になります。以下の表は、数値データ ポイントに依存せずに、主要な要素と一般的な考慮事項をまとめたものです。
| 選択要素 | 一般的な考慮事項 | パフォーマンスへの影響 |
|---|---|---|
| 使用圧力範囲 | 低圧、中圧、高圧の分類。システムポンプ出力容量 | 力の出力と肉厚の要件に直接影響します |
| 取付形式 | フランジ、クレビス、トラニオン、またはフートマウント。固定またはピボット配置 | アライメントの安定性と側面荷重に対処する能力を決定します |
| ストローク長さ | クランプ時のストロークが短い。長距離を持ち上げたり押したりするための長いストローク | カラムの座屈リスクと機械全体のエンベロープに影響を与える |
| シール材質の適合性 | 鉱物油、水グリコール、または耐火性流体。極端な温度 | 早期漏れを防止し、メンテナンス頻度を軽減します。 |
| 腐食防止 | 塗装面、亜鉛メッキ、フルステンレス | 屋外または洗浄環境での耐用年数を延長します。 |
これらの要素に加えて、エンジニアはストロークの終わりにおけるクッション機構も評価する必要があります。調整可能なクッションにより衝撃力と騒音が軽減され、アクチュエータと構造フレームの両方が保護されます。スタンピングプレスやリサイクルベーラーなど、高速サイクルを伴うアプリケーションの場合、最適化されたポーティングと低いデッドボリュームを備えたユニットにより、エネルギー効率が向上します。
最も堅牢なリニア アクチュエータであっても、動作条件に適切に適合していないと性能が低下する可能性があります。最も頻繁に発生する問題は次のとおりです。
予防保守プログラムには、定期的な目視検査、摩耗粉を検出するためのオイル分析、および取り付けボルトのトルク検査が含まれる必要があります。信頼できるメーカーは、カレンダー時間ではなくサイクルカウントに基づいてシールの交換間隔を指定する詳細なサービスマニュアルを提供しています。
市場セグメントが異なると、アクチュエータのアーキテクチャに独自の要求が課せられます。たとえば、海洋および海底での用途では、塩水腐食や外部静水圧に耐えるために、二相ステンレス鋼のバレルと特別なブリーザー ポートが必要です。林業分野では、油圧作動システムは研磨性のおがくず、樹皮、極度の衝撃荷重にさらされるため、犠牲的なクロムの厚さと強化されたピストンアイが要求されます。農業機械は低コストと現場での修理のしやすさを優先しており、多くの場合、タイロッド構造が利用されています。一方、航空宇宙試験リグには、スティックスリップ動作を起こさずに飛行荷重をシミュレートするために、PTFE でライニングされたベアリングを備えた超低摩擦ユニットが必要です。適切に設計された油圧シリンダー航空宇宙用途では、厳格な検証サイクルに合格する必要があります。
これらのさまざまな課題に対処するために、エンジニアリング チームはモジュール式の設計原則を採用しています。ロッドの直径、ポートのネジ、取り付けインターフェースを標準化することで、まったく新しい製品を開発することなく、ストローク、圧力、取り付け要件を満たす作動ソリューションを迅速に構成できます。カスタム ソリューションには、統合されたカウンターバランス バルブ、位置トランスデューサー、または紫外線劣化に耐える特殊な塗装システムが含まれる場合があります。
信頼性の高いリニア アクチュエータの提供に取り組んでいるメーカーは、生産全体を通じて厳格な品質ゲートを実装しています。これらには通常、次のものが含まれます。
これらの標準的な手順を超えて、大手サプライヤーはサンプル単位で耐久サイクルを実行します。アクチュエータは、温度上昇とシール状態を監視しながら、さまざまな負荷の下で数百万回のストロークにさらされる可能性があります。この加速寿命試験は現場の信頼性と直接相関しており、高所作業車や緊急システムなどの重要な用途に信頼性をもたらします。
環境規制が世界的に強化されるにつれ、多くの業界が生分解性作動油 (植物ベースまたは合成エステル) に移行しています。このような流体は、従来の鉱物油と比較して、粘度指数と添加剤パッケージが異なります。したがって、アクチュエータ内部のシール材料は、これらの環境に優しい流体との適合性を検証する必要があります。フルオロエラストマー (FKM) シールは多くの場合良好に機能しますが、標準のニトリルは膨張または劣化する可能性があります。さらに、メーカーは現在、製品の耐用年数が終了した段階で環境への影響を軽減するために、亜鉛フリーまたはクロムフリーの外部コーティングを提供しています。エネルギー効率も環境面での観点の 1 つです。低摩擦作動装置は原動機 (ディーゼル エンジンまたは電気モーター) の負荷を軽減し、燃料消費量または電気使用量を直接削減します。
完璧に製造されたリニア アクチュエータであっても、仕様を誤ると性能が低下します。たとえば、ロングストローク用途でロッド径が小さいユニットを選択すると座屈故障を招きます。逆に、サイズを大きくしすぎると、不必要な重量とコストが増加します。さらに、アクチュエータ マウントと機械構造間の位置ずれにより、ロッド ベアリングとシールが急速に破壊される側面荷重が発生します。このため、経験豊富な油圧エンジニアがデザインインプロセスで決定的な役割を果たします。彼らは力ベクトル解析を実行し、適切なクッション長を推奨し、アクチュエータの固有振動数が機械制御の安定性を妨げないことを保証します。数値流体力学 (CFD) と有限要素解析 (FEA) を通じて、単一のプロトタイプを構築する前にポートの位置と応力分布を最適化できます。
放射性環境や真空チャンバー内で動作しなければならないデバイスなど、顧客が特有の課題を提示した場合、エンジニアは材料、潤滑、およびシーリングの概念を再考する必要があります。既製の製品では十分ではありません。代わりに、特殊なコーティングと通気装置を備えたカスタム設計のソリューションが必要です。このようなシナリオの厳しい要求には、多くの場合、特注品が必要になります。油圧シリンダーゼロから設計されています。
高品位の油圧作動システムの製造には、精密マシニング センター、自動溶接ロボット、クリーンな組立室への投資が必要です。鋼管の切断や穴あけから最終塗装までのプロセス全体を管理するメーカーは、優れた品質の一貫性を実現しています。特に、深穴ボーリングとホーニングは、バレルの真直度と表面仕上げを決定する中心的な機能です。研磨が不十分なバレルは、急速なシールの摩耗と内部漏れを引き起こし、耐用年数を大幅に短縮します。さらに、取り付けブラケットのロボット溶接により、歪みのない繰り返しの貫通が保証され、アクチュエータの軸の位置合わせが維持されます。シールに埋め込まれた微細な破片でもロッドやバレルに傷がつき、漏れ経路が発生する可能性があるため、組み立ては汚染物質のない環境で行う必要があります。主要な施設では、層流ベンチとろ過されたオイル充填ステーションを利用して、ISO 規格を満たすかそれを超える清浄度レベルを保証しています。
採掘作業では、油圧アクチュエーターがショベル、破砕機、運搬トラックのサスペンションを駆動します。このような設定でのダウンタイムは、1 日あたり数百万ドルの生産損失につながります。したがって、鉱山エンジニアは、大径ピストンロッド、高強度ねずみ鋳鉄ガイドリング、研磨粉塵の侵入を防ぐダブルワイパーシールを備えた設計を優先します。一部の鉱山では、ブレーカーシステムに迅速な応答を提供するために、窒素オーバーオイル増圧システムを採用しています。フィールドレポートでは、高周波焼入れされたロッド表面を備えたアクチュエータは、研磨性の高いシリカ粉塵環境において標準のクロムメッキロッドよりも 3 倍長持ちすることが確認されています。同様に、製鉄所でも、これらの機器は輻射熱と落下するスケールにさらされます。特別な熱シールド、高温バイトンシール、水冷フランジマウントが標準要件となります。このような堅牢な製品を長いリードタイムなしで提供できるかどうかが、有能なサプライヤーを他のサプライヤーと区別するものです。
電動リニアアクチュエータは軽負荷のアプリケーションで注目を集めていますが、油圧シリンダー高電力密度のタスクにとっては依然として代替不可能です。しかし、将来的には、内蔵型電気モーター、ポンプ、リニア アクチュエーターをコンパクトなモジュールに組み合わせた電気油圧アクチュエーター (EHA) など、ハイブリッド化がさらに進むでしょう。これらのユニットにより、ホースの長い配線が不要になり、漏れ箇所が減り、回生ブレーキが可能になります。作動システムのデジタルツイン（シールの摩耗、漏れの増加、疲労寿命をシミュレートする仮想レプリカ）は、予知保全のための標準ツールとなるでしょう。エンジニアは実際のデューティ サイクルを入力し、残りの耐用年数の正確な予測を受け取ります。物理ハードウェアとソフトウェア インテリジェンスのこの融合により、生産性と安全性がさらに飛躍します。
創業以来、HCICは、高性能作動システムのエンジニアリングと製造における深い専門知識を培ってきました。 3 つの専用製造施設と独立した R&D センターを備えたこの組織は、製品のあらゆる側面で継続的な改善を追求しています。油圧シリンダー生産。経験豊富な油圧専門家で構成されるエンジニアリング チームは、お客様と協力して、極端な温度、腐食性媒体、または高衝撃荷重に関連するアプリケーションの課題を分析します。 HCIC の基本理念である品質、顧客、信頼性は、材料調達から最終検証に至るまでの日常業務に組み込まれています。すべての製品は、工場から出荷される前に、厳格な漏れテスト、表面検査、機能検証を受けます。この規律あるアプローチにより、各油圧コンポーネントが長年の使用にわたって一貫した信頼性の高い力伝達を実現します。カスタマイズされた作動ソリューションと、完全性と技術的卓越性を優先するパートナーを求める企業に、HCIC は最新のインフラストラクチャと経験豊富なエンジニアリングの洞察の組み合わせを提供します。同社のイノベーションと迅速なサポートに対する長年の取り組みにより、世界中の重工業で尊敬される企業としての地位を確立しました。パフォーマンスと信頼性を犠牲にすることができない場合、HCIC は最も過酷な条件に耐えるエンジニアリングを提供します。
