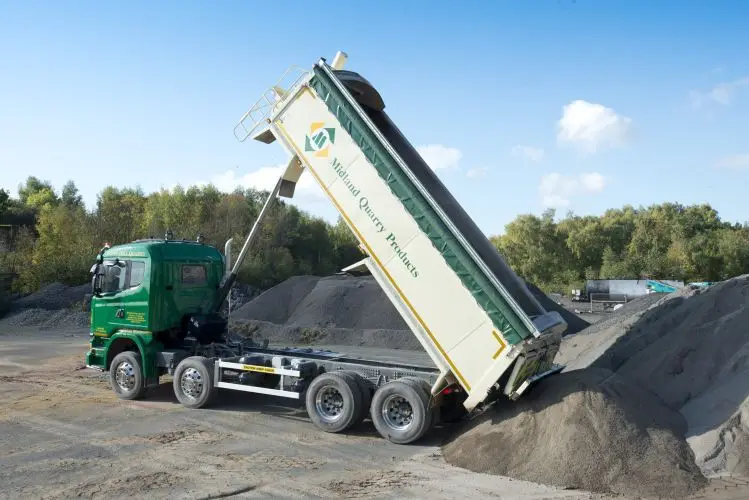

ダンプトラックの安全性と効率性の鍵となるのは、安定したマテリアルハンドリングです。ダンプ トラックの油圧シリンダは、中核となる昇降アクチュエータであり、輸送のスムーズさと信頼性を直接左右します。これらの頑丈なシリンダは、科学的な構造、正確な油圧制御、信頼性の高い保護によって負荷変動や悪路による不安定性を解決します。これらは、効率的で安全なマテリアルハンドリングの中核保証です。

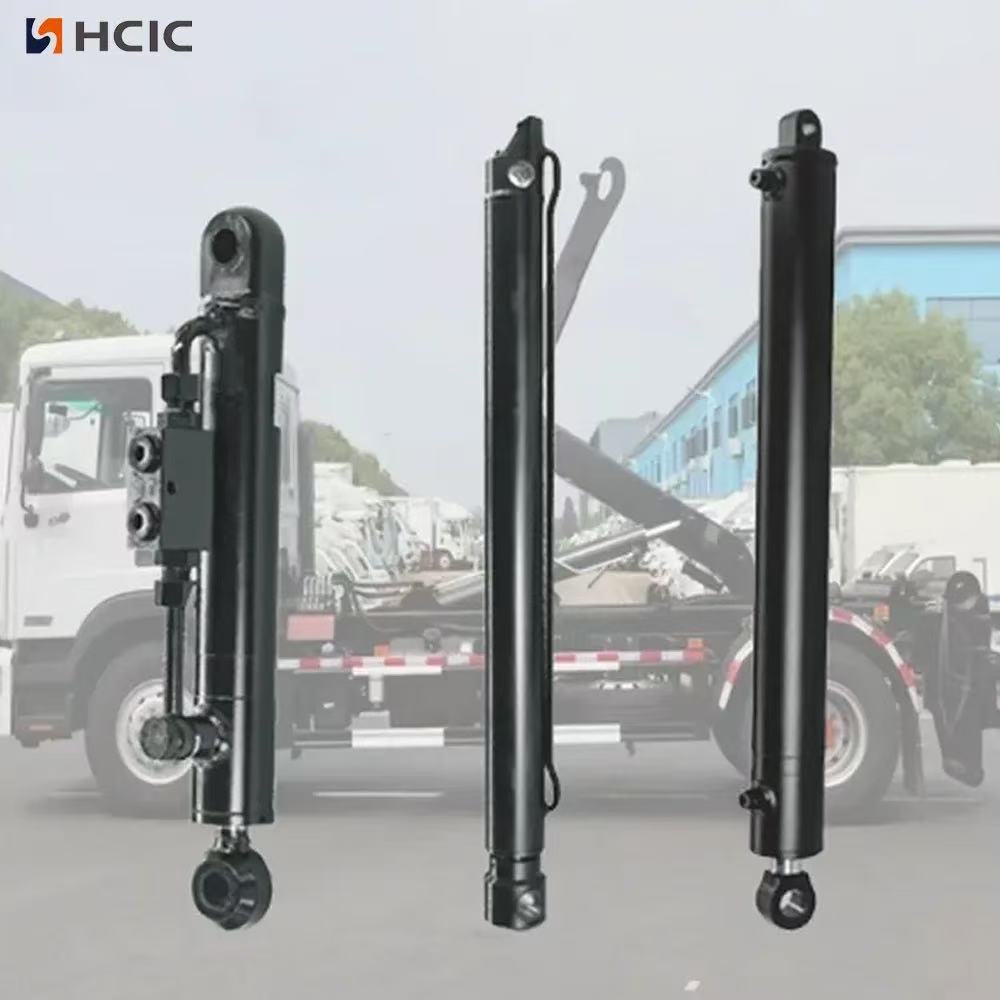

主な耐荷重部分は高張力合金鋼で一体成型・熱処理されているため、変形や割れに強いです。研ぎ澄まされた内壁が摩擦を低減します。多層シールと高強度ボルト締めエンドキャップが連携してオイル漏れを防ぎ、圧力出力を安定させます。
エネルギー変換の核となる部品として、ピストン、ロッド、コネクターから構成されます。これらの部品は、同軸度を保証するために、しまりばめで接続されています。 2方向のオイルチャネルにより、伸縮がスムーズになります。精密なガイドリングとシールが傾き、詰まり、摩耗を防ぎます。
これらのアセンブリは高圧、耐摩耗性の複合材料で作られており、シリンダーの接合部を密閉し、油漏れや粉塵を遮断します。ガイドスリーブとリングがロッドの動きをガイドし、ラジアル振れを軽減し、カーゴボックスの傾きを防ぎます。
構造設計とは別に、実際の不安定性の問題に対処するために専用の機構が設計されており、シリンダーが確実に動作することを保証します。
構造設計を超えて、専用の機構が実際の不安定要因をターゲットにし、信頼性の高いシリンダー動作を実現します。
流量バルブと圧力バルブはロッドの速度と出力力を調整します。フローバルブは衝撃を避けるために負荷に応じてオイルの流れを調整し、圧力バルブは損傷を防ぐために過剰な圧力を解放します。デュアル油圧ロックにより停止時にオイル回路をロックし、カーゴボックスを安定して固定します。
圧力センサーはリアルタイムの負荷信号を制御システムに送信し、制御システムはそれに応じて油圧と流量を調整します。複数シリンダーの協調制御により力のバランスがとれ、材料が不均一に分配され、こぼれが防止されます。
アキュムレータは衝撃圧力を吸収し、変動を軽減します。ロッドエンドバッファ装置は油圧スロットルにより激しい衝突を回避します。弾性マウントがシャーシの振動を吸収し、過酷な条件下での安定性を高めます。
| ダンプトラックのトン数 | 油圧シリンダの主要パラメータ | 推奨される構成 | アプリケーションシナリオ | ||||||||||||||
| 5～10トン | 内径100～125mm、使用圧力16MPa、単動多段伸縮構造、ストローク1200～1500mm | 単段昇降シリンダー×1（EQタイプ取付） | 軽建築資材、家庭廃棄物の処理 | ||||||||||||||
| 10～20トン | 内径140～160mm、使用圧力16～21MPa、単動・終段複動構造、ストローク1500～1800mm | 単段昇降シリンダ×1（EQ/QQタイプ取付） | 中量物輸送（砂、石炭など） | ||||||||||||||
| 20～30トン | 内径180～200mm、使用圧力21MPa、終段複動構造、ストローク1800～2200mm | 前置多段シリンダ×1（TMGシリーズ） | 大型土木輸送（鉱石、泥など） | ||||||||||||||
| 30トン以上 | 内径220～250mm、使用圧力21～31.5MPa、複動形対称配置、ストローク2200～2800mm | デュアル昇降シリンダ×2（TSGシリーズ） | 超重量物輸送（大型機器、金属鉱石等） | ||||||||||||||
シリンダーの選択は、次の 3 つの中心点に基づいてトラックのトン数に合わせて行われます。
適切な操作と日常のメンテナンスにより、シリンダーの長期安定した性能が保証されます。
部分的な荷重を避けるために材料を均等に荷重してください。過積載を禁止します。昇降コントロールはスムーズに操作し、悪路では速度を落とし、荷降ろしは平地でのみ行ってください。
シリンダー本体の変形、接続部の油漏れ、ピストンロッドの損傷を毎日点検してください。作動油のレベルと品質を定期的に確認してください。緩んだボルトを締め、ロッドとガイド部分に注油してください。シリンダー表面とシールを清掃し、塵埃の侵入を防ぎます。
上昇が遅い/不均一: バルブやオイルパイプラインが詰まっていないか確認してください。オイル漏れ: 劣化したシールは適時に交換してください。シリンダーボディの漏れの溶接部分を修理します。吊り上げ力が不十分: システムの圧力とオイルの品質を確認し、パイプラインの詰まりを解消します。
