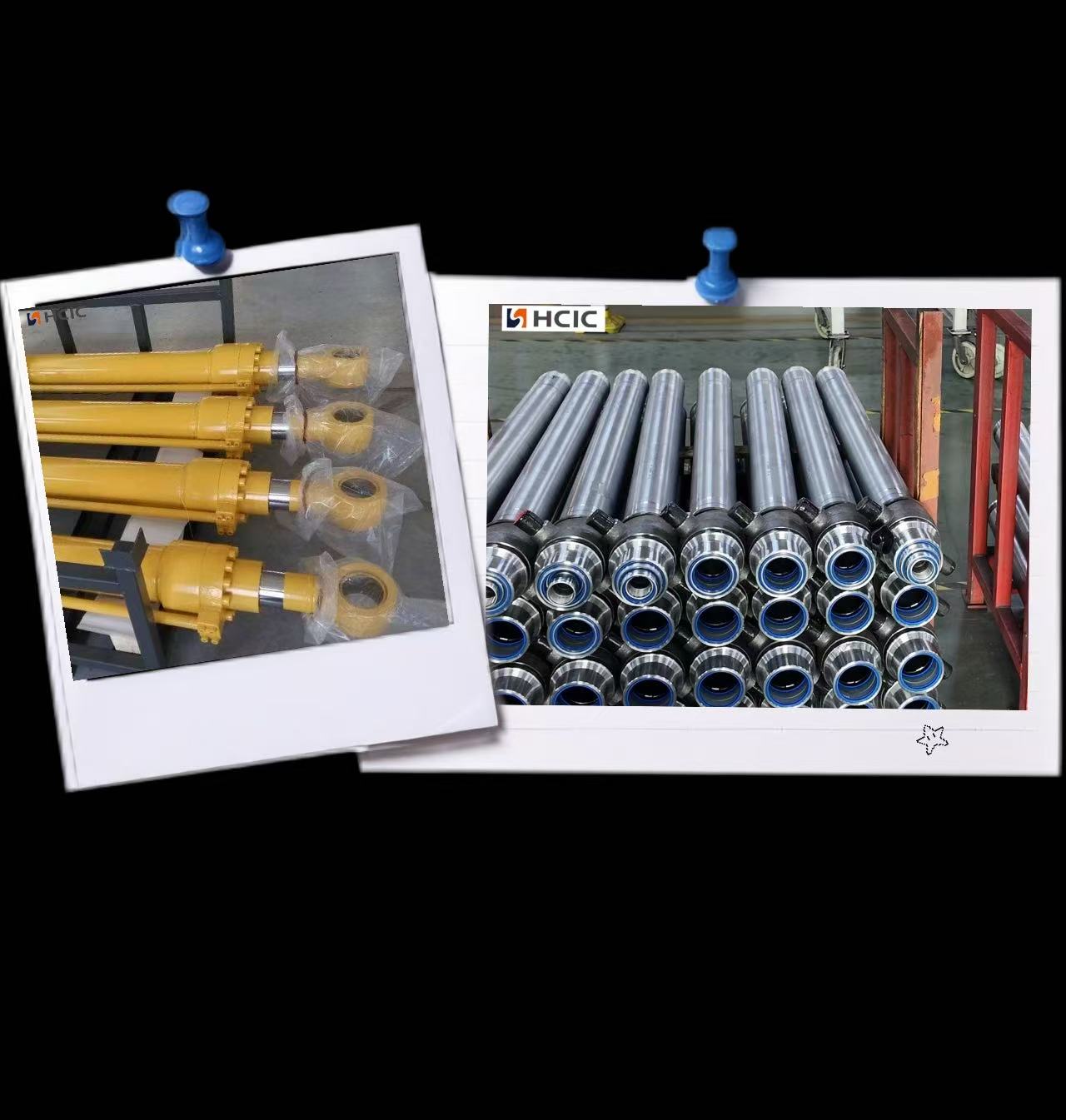

適切な油圧シリンダーを選択することは、単に「あれば便利」というだけではなく、機器の動作、安全性、寿命を左右します。ご使用の機械に合わないシリンダーを使用した場合、動作が遅くなり、定期的に故障が発生し、さらには作業が完全に停止する可能性がある安全上のリスクに直面することになります。そのため、製品を選択する際に留意する必要がある重要な点を詳しく説明します。油圧シリンダー—専門用語や冗談は一切使わず、実際に必要な実用的な詳細だけを記載しています。
これは最初の (そして最も重要な) ステップです。シリンダーが生成する必要がある力の大きさを正確に把握する必要があります。すべては、移動する荷物と油圧システムの圧力という 2 つの要素によって決まります。
私たちがお客様に毎日使用している簡単な公式は次のとおりです: 力 (N) = 圧力 (bar) × ピストン面積 (cm²)
それを現実の言葉に置き換えてみましょう。荷物を動かすのに 10,000 N の力が必要で、システムが 160 bar で動作するとします。計算すると、少なくとも 62.5 cm² のピストン面積が必要になります。ただし、そこで止まらず、常に計算より 20% 大きい力に耐えられるシリンダーを使用してください。予期せぬ負荷が発生すると、その追加のバッファーによって機器が安全に保たれ、シリンダーの早期故障が防止されます。
ストローク長とは、ピストン ロッドが両方向、つまり伸びる方向と引き込まれる方向にどれくらい移動する必要があるかを表します。私たちが常にお客様と共有している 2 つの簡単な手順に従う限り、これを正しく行うことはまったく難しいことではありません。
まず、機器が実際に必要とする動作の全範囲を測定します。言い換えれば、適切に機能するためにシリンダーがどのくらい伸びたり、引き戻されたりする必要があるのかを正確に把握します。それ以上でもそれ以下でもありません。測定値が得られたら、5 ～ 10% の安全バッファを追加します。この少しの余分な長さは非常に役立ちます。ロッドがシリンダーの範囲の最後に達するときのシリンダーの「底付き」を防ぎ、その種の衝撃から生じる可能性のある損傷を防ぎます。
簡単なヒント: 実際に必要な長さよりも長いストロークを指定しないでください。ストロークが長くなると材料の量が増えるため、重量が増加し、時間の経過とともにシリンダーの安定性が低下する可能性があります。必要な長さに固執すると、パフォーマンスが向上し、寿命が長くなります。
シリンダーを機械にどのように取り付けるかは、シリンダーの性能、寿命、さらにはメンテナンスのしやすさなど、すべてに影響します。それぞれ特定の用途に最適な 3 つの一般的な取り付けスタイルをお勧めします。
❗️クレビス マウント:掘削機やダンプトラックなどの旋回機械に最適です。シリンダーが機器とともに動くため、関節運動時に取り付けポイントにストレスがかかりません。
❗️フランジマウント:産業用プレス機や資材運搬装置など、固定された厳格なセットアップの場合。強力で安定した不動の接続を実現し、安定した定常パフォーマンスに不可欠です。
❗️トラニオンマウント:重い荷物 (鉱山や大規模な建設) には、トラニオン マウントが最適です。これにより、シリンダーが中間点でピボット回転し、重量が均等に分散され、曲がったり壊れたりすることなく高荷重に対処できます。
最善の策は何でしょうか？取り付けスタイルは、機械の動き方 (または動かないとき) とそれにかかる荷重に合わせてください。ご不明な場合は、お使いの機器についてお知らせください。正しい方向へご案内いたします。
シリンダーの周囲の環境は、シリンダーの寿命に大きな影響を与えます。シリンダーが環境に適していないために早期に故障する例を私たちは見てきました。そのため、このステップを見落とさないでください。注意すべき点は次のとおりです。
❗️温度：機械が高温環境 (鋳造工場や夏の屋外作業など) で動作する場合、高温によりシールが破損し、作動油が薄くなる可能性があります。すべてをスムーズに動作させるために、高温シールとオイルを使用してください。
❗️腐食：海洋、化学、または屋外の高湿度環境の場合は、ステンレス鋼や保護コーティングなどの耐食性素材を選択してください。これにより、内部部品の錆や損傷を防ぎます。
❗️ほこりや汚れ:汚れや破片はロッドを損傷し、シールを摩耗させ、漏れを引き起こします。ワイパーシールと保護ブーツを使用して汚染をブロックします。小さな変更が耐用年数を大幅に延ばします。
シリンダーをどのように動かしたいかに基づいて選択する必要があります。
単動式：油圧で押し出し、重力やバネで引き戻します。シンプル、安価、メンテナンスが簡単。ダンプトラックやシザーリフトに最適です。
複動式：油圧により両方向に作動します。速度と力をより適切に制御し、スムーズな双方向運動のために産業機械や建設機械でよく使用されます。
どちらが良いというわけではありません。あなたのマシンに適合するものを選択してください。ご不明な点がございましたら、お手伝いさせていただきます。
❗️2 つの主要な仕様:ボアとロッドの直径。専門的に聞こえますが、すぐにコツを掴むことができます。
❗️ボアサイズ:それがシリンダーの内径です。ボアが大きいほど、同じ圧力でより多くの力が発生します。そのため、より大きな力が必要な場合は、より大きなボアを選択してください。
❗️ロッドの直径:それはピストンロッドの直径です。太いロッドは曲がりにくいため、長いストロークや重い負荷に最適です。細いロッドは圧力がかかると曲がってしまい、シリンダーや機械が故障してしまう可能性があります。
ボアとロッドの直径がシステムの圧力と流量に一致していることを常に確認してください。サイズが間違っていると、パフォーマンスが低下したり、動作が遅くなったり、完全に失敗したりすることがあります。
適切な油圧シリンダーを選択することは、ロケット科学ではありません。力、ストローク長、取付方法、環境、シリンダタイプ、ボア/ロッド径の 6 つの点に注意してください。信頼性が高く、長持ちし、手袋のように機械にフィットするシリンダーが完成します。
特別なニーズがある場合、カスタム プロジェクトがある場合、またはまだわからない場合は、当社の油圧チームがお手伝いします。私たちは、多くのお客様が機器用のシリンダーを選択し、さらにはカスタムメイドするのを支援してきました。また、お客様にも同じことができます。無料相談をご希望の場合は、今すぐメッセージをお送りください。
