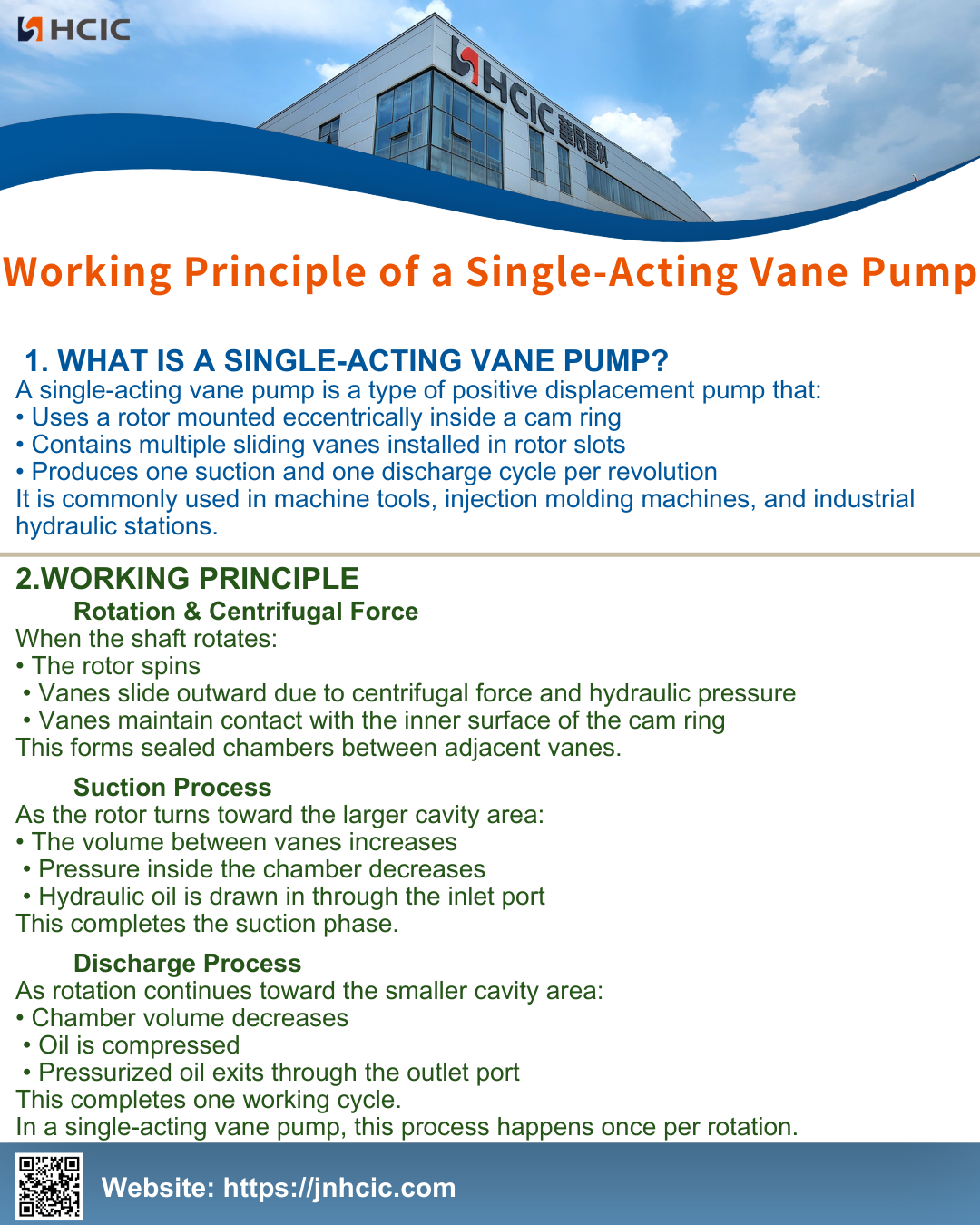

単動ベーンポンプの動作原理

単動ベーンポンプは、そのスムーズな流量出力と安定した動作により、中圧油圧システムで広く使用されています。

その動作原理を理解することは、システムの設計とメンテナンスを最適化するのに役立ちます。

単動ベーンポンプとは何ですか?

単動ベーンポンプは容積式ポンプの一種で、次のような機能を備えています。

・カムリング内に偏心して取り付けられたローターを採用

• ロータースロットに取り付けられた複数のスライディングベーンを含む

• 回転ごとに 1 回の吸引と 1 回の吐出サイクルを生成します。

工作機械、射出成形機、産業用油圧ステーションでよく使用されます。

動作原理

1. 回転と遠心力

シャフトが回転すると:

• ローターが回転する

・ベーンは遠心力と油圧により外側にスライドします。

• ベーンはカムリングの内面との接触を維持します。

これにより、隣接するベーンの間に密閉されたチャンバーが形成されます。

2. 吸引工程

ローターがより大きなキャビティ領域に向かって回転すると、次のようになります。

• 羽根間の容積が増加する

• チャンバー内の圧力が低下します。

• 作動油は入口ポートから引き込まれます。

これで吸引フェーズが完了します。

3. 排出プロセス

より小さいキャビティ領域に向かって回転が続くと、次のようになります。

• チャンバー容積の減少

• オイルは圧縮されています

• 加圧オイルは出口ポートから排出されます。

これで 1 つの作業サイクルが完了します。

単動ベーンポンプでは、このプロセスは 1 回転ごとに 1 回発生します。
