需要の高い人気の油圧シリンダ選択ガイド

I. 序文: 共通油圧シリンダ海外バイヤーによる選択ミス

1.1 間違ったシリンダー選択によって引き起こされる実際の問題

北米、ヨーロッパ、オーストラリアのバイヤーは、作動条件の一致を無視して、長さとバレルの厚さだけでシリンダーを選択することがよくあります。

多くはトラクターやダンプトレーラーにタイロッドシリンダーを取り付けています。凹凸のある作業を続けるとタイロッドが緩み、ピストンロッドが急激に曲がってしまいます。安価な薄い溶接クレビス シリンダは、重い負荷がかかると亀裂が入り、生産が停止し、余分なメンテナンス費用が発生します。

4 つのシリンダー スタイルは、世界中の交換品および OEM 注文の 90% 以上をカバーします。このガイドでは、購買担当者や部品卸売業者向けに、売れ筋モデルを分類し、実際の選択の参考にします。

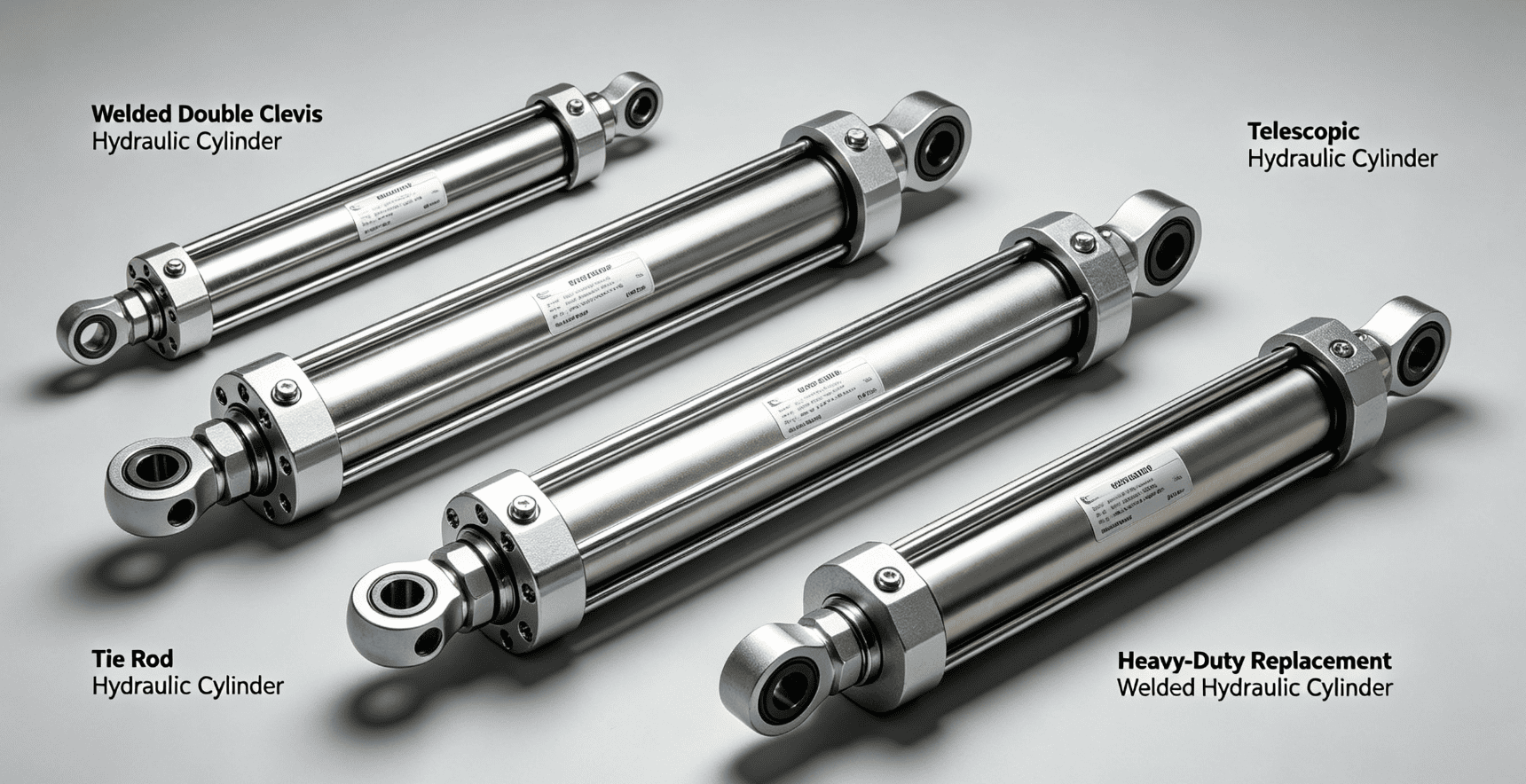

1.2 海外市場向けベストセラー油圧シリンダ 4 選

溶接二山クレビス油圧シリンダ — 農業機械、薪割り機、農業用トレーラー

タイロッド油圧シリンダ — 屋内工作機械および自動化機器

伸縮式油圧シリンダー — ダンプトレーラーおよびダンプカー専用

耐久性の高い交換用溶接油圧シリンダー — ミニショベルおよびローダーのアフターマーケット部品

II.構造、メリット、デメリット、適用シナリオ

2.1溶接型2山クレビス形油圧シリンダ(モバイル機器のトップピック)

2.1.1 主要な構造的特徴

バレルとエンドキャップはアウタータイロッドを使用しないサブマージアーク一体溶接を採用。両端はピンの取り付けに一体型の鍛造二山クレビスを使用しています。

標準使用圧力は21MPa、アップグレードされた高圧バージョンは35MPaに達し、優れた耐振動性と耐横荷重能力を備えています。

ローコスト品は割れやすい薄肉継ぎクレビスを採用しています。認定製品は 8 ～ 12 mm の完全溶け込み溶接を使用しており、泥だらけの屋外作業条件でも安定しています。

2.1.2 適合する機器と対象クライアント

トラクターリフティングアーム、丸太スプリッター、ファームトレーラー、小型ローダー、レッカートラックに適合します。

農業部品卸売業者、農業機械工場、屋外修理工場にサービスを提供します。

2.1.3 メリットとデメリット

長所: コンパクト、防塵、取り付けが簡単、カスタマイズ可能なボア、ストローク、クレビス穴サイズ

短所: 内部の分解が面倒、規格外のサイズの場合は納期が長くなる

2.2 タイロッド油圧シリンダ(一般屋内産業用タイプ)

2.2.1 主要な構造的特徴

4 本のタイロッドが 2 つのエンドキャップを固定しており、分解して内部シールを交換するのに便利です。 NFPA国際規格に準拠し、圧力は21MPaに統一されています。

露出したタイロッドは長期間の振動により緩み、横からの力でピストンロッドが曲がり、屋外の移動機械には適合しません。

2.2.2 適合する機器と対象クライアント

工作機械、包装自動化ライン、屋内油圧プレス、固定昇降プラットフォームに適合します。

オートメーション工場、設備メンテナンスサプライヤー、屋内油圧部品ディーラーにサービスを提供します。

2.2.3 メリットとデメリット

長所: 十分なスポット品、メンテナンスの容易さ、低価格、標準サイズの短納期

短所: 耐振動性に劣るため、トラクターやダンプトレーラーには使用できません。

2.3 伸縮式油圧シリンダ(ダンプトレーラー専用)

2.3.1 主要な構造的特徴

多段入れ子スリーブ設計、収縮後の長さは短く、伸長後の持ち上げストロークは長い。ほとんどは単動式で重力によって格納され、オプションで 2 ～ 4 つのステージが付いています。

伸長段数が増えると端子推力が弱くなり、超重量物の吊り上げには適しません。

2.3.2 適合する機器と対象クライアント

農場のダンプトレーラー、ダンプカー、衛生ゴミ収集車、高所梯子を取り付けます。

トレーラー改造工場、貨物部品卸売業者、衛生機器メーカーにサービスを提供します。

2.3.3 メリットとデメリット

長所：収縮容積が小さい、ストロークが長い、油回路が簡単、故障率が低い

短所: 多層シールにはきれいな作動油が必要で、アクティブな油圧収縮機能はありません。

2.4 耐久性の高い交換用溶接型油圧シリンダ（ショベルおよびローダの交換部品）

2.4.1 主要な構造的特徴

厚く研ぎ澄まされたシームレスチューブと強化された曲がり防止ピストンロッドで作られ、鍛造ボールジョイントまたは一山クレビスと組み合わせて、完全溶け込みの厚い溶接が最大35MPaの圧力をサポートします。

サイズはCAT、コマツ、クボタのミニショベルに完全に一致しており、改造せずに直接交換できます。

2.4.2 適合する機器と対象クライアント

ミニショベルブーム/アームシリンダー、ローダーチルトシリンダー、小型ロードローラーに適合します。

建設機械の輸出業者、現場修理工場、小規模エンジニアリング機器工場にサービスを提供しています。

2.4.3 メリットとデメリット

長所: 正確な交換サイズ、耐衝撃性、建設現場での耐久性、高いリピート注文

短所: さまざまなモデル、非標準のマシンは古いシリンダー データに基づいてカスタマイズする必要があります。

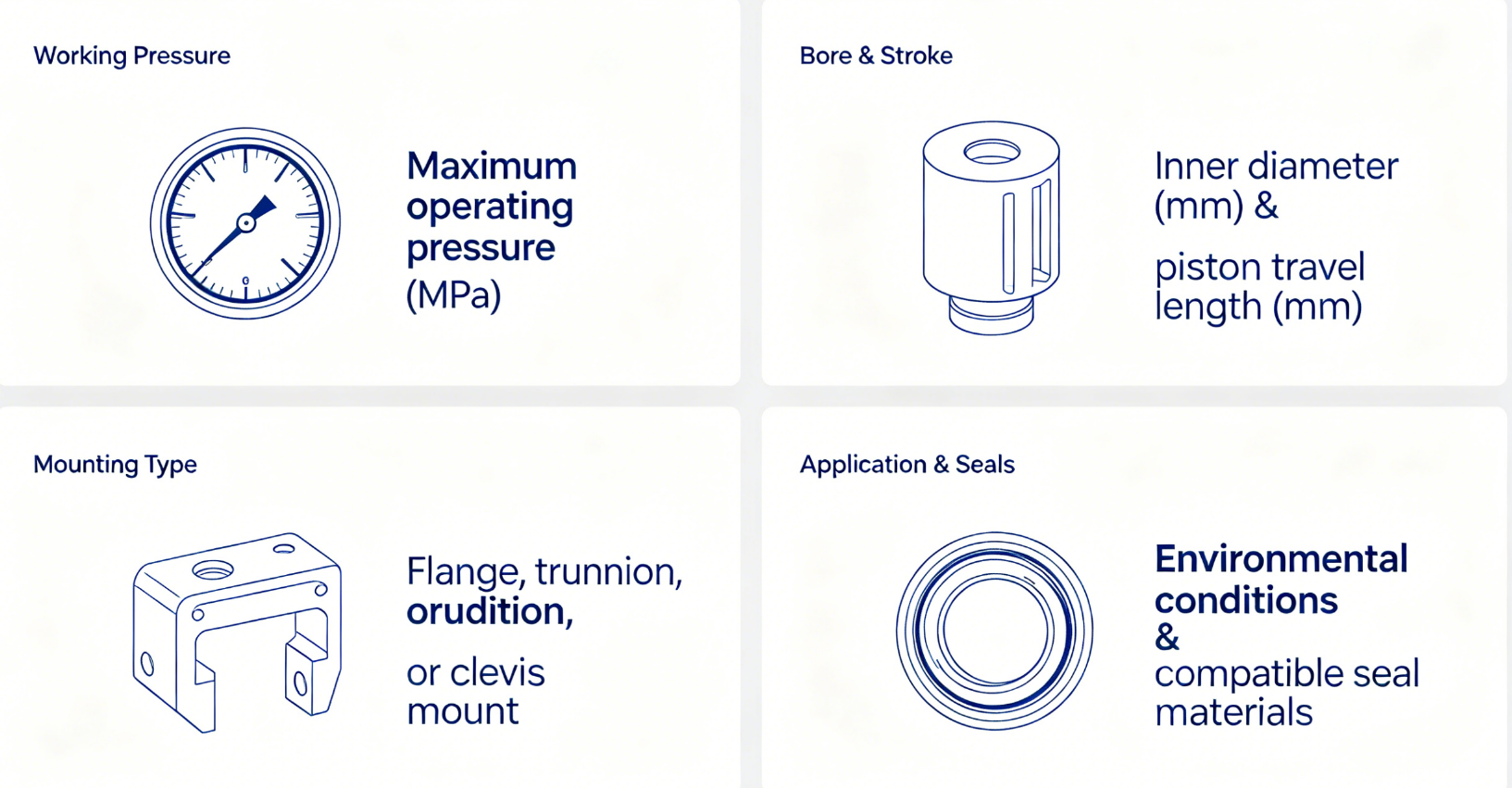

Ⅲ．ユニバーサルコア選択パラメータ

3.1 使用圧力のマッチング

21MPa（3000PSI）の標準モデルは、ほとんどの農機具や屋内設備に適合し、受注の90％を占め、高いコストパフォーマンスを実現します。

掘削機および鉱山衝撃作業条件向けの 25 ～ 35MPa の増粘高圧バージョン。

3.2 ボア＆ストロークの選定規則

持ち上げ力はボアとシステム圧力のみに関係します。ストロークを長くしても可搬質量は向上しません。

古いシリンダーを交換する際に、全長の縮み出し長さを測定します。目視判断ではストローク不足やオイル漏れが発生しやすいです。

限られたスペースでストロークが長い場合は、伸縮シリンダを選択してください。多角度スイング装置には溶接型2山クレビスシリンダをお選びください。

3.3 マウントタイプのクイックマッチング

屋外用多角度昇降機：溶接式2山クレビス油圧シリンダ

安定した屋内低圧機器：タイロッド油圧シリンダ

ダンプトレーラーロングストローク昇降：伸縮式油圧シリンダー

掘削機の多関節アーム: 頑丈な交換用溶接油圧シリンダー

3.4 作業環境別のシールと防食の組み合わせ

通常の室内クリーン状態：NBRシール+黒色防錆塗装

泥だらけの屋外農場: 厚いクロムピストンロッド + 外部ダストカバー

海岸塩霧環境：全体の亜鉛メッキ防食層

高温熱油条件：FKMフッ素ゴムシールで内部・外部漏れを防止

IV.業界別クイック選択表

4.1 農業機械

第一選択：複動溶接式2山クレビス油圧シリンダ

避けてください: タイロッドシリンダーは振動により簡単に破損します。ストロークが長すぎる伸縮シリンダは小型農機具には適合しません

4.2 貨物および衛生ダンプ設備

第一選択: 2 ～ 4 段単動伸縮油圧シリンダ

代替品：軽小型トレーラ用ロングストローク溶接二山クレビスシリンダ

4.3 小型建設機械

第一の選択肢: 耐久性の高い交換用溶接油圧シリンダー

代替品: 大型ファームローダー用の肉厚高圧二山クレビスシリンダ

4.4 オートメーションと工作機械

第一選択：標準タイロッド油圧シリンダ

避けてください: 屋内固定設備には高コストの溶接シリンダーは不要です

V. 一般的な障害と回避策の提案

5.1 溶接二山クレビスシリンダ

薄い接続されたクレビスは大きな負荷がかかると亀裂が入り、薄い溶接部は油の滲みを引き起こします。鍛造一体型クレビスと 8mm 以上の完全溶け込み溶接、屋外での使用に推奨される太いクロムロッドを確認してください。

5.2 タイロッド式油圧シリンダ

振動によりタイロッドが緩んだり、ピストンロッドが曲がったりすることがありますが、これは安定した屋内機器でのみ許可されます。

5.3 伸縮式油圧シリンダ

最初の 2 段階で重い負荷を制御します。完全に伸ばすと急激な推力の低下につながります。多層シールを保護するために、作動油を定期的に交換してください。

5.4 ショベル交換用シリンダー

間違ったサイズでは通常は取り付けられません。ご注文前に確認のために古いシリンダーの写真と機械モデルを提供してください。

VI.カスタム＆交換のご相談

24 時間以内に適合するプランを取得するには、次の情報を当社のエンジニアに送信してください。

機械産業と完成モデル

古いシリンダーの取り付け端の鮮明な写真

測定されたボア、ロッド直径、完全に伸びた長さと縮んだ長さ

使用圧力と環境（高温、海辺、泥地）

当社は 4 種類のシリンダーすべてに対して 1 個のサンプルのカスタマイズをサポートしており、各製品には完全な圧力テストレポートと 12 か月の保証が付いています。
