建設機械のオイルシール故障の10の根本原因: 取り付け公差から油温までの漏れを解決する

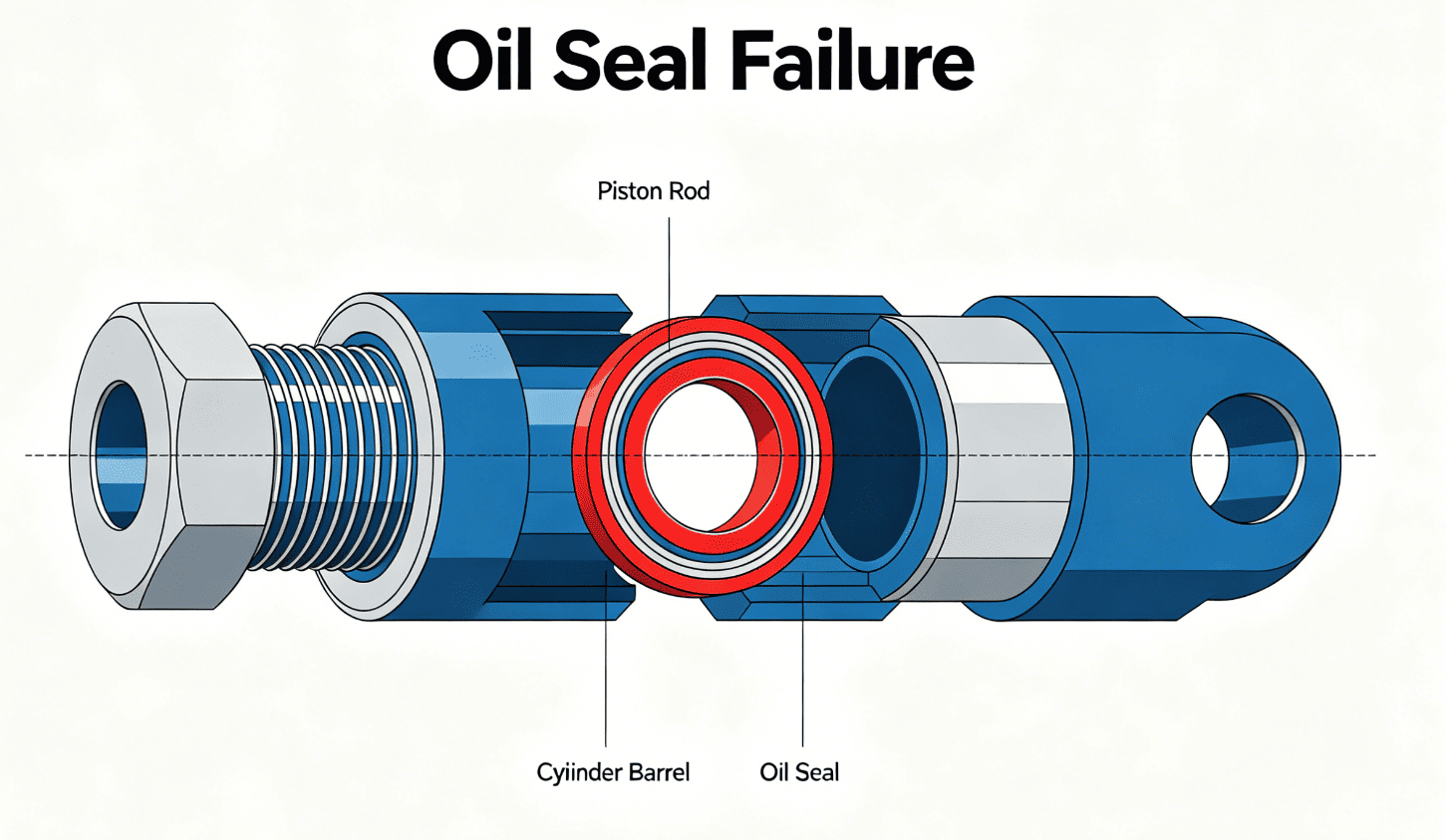

序文

建設機械の油圧漏れの 90% は、オイル シールの早期故障が原因です。シールコストが低いと、ダウンタイムやコンポーネントの磨耗による大きな損失につながります。この記事では、ISO シーリング規格、CE 組立規則、鉱山、衛生、建設車両の実際のメンテナンス データを組み合わせて、10 の一般的な故障原因と、整備士や車両管理者向けの簡単な実用的な修正方法をリストします。

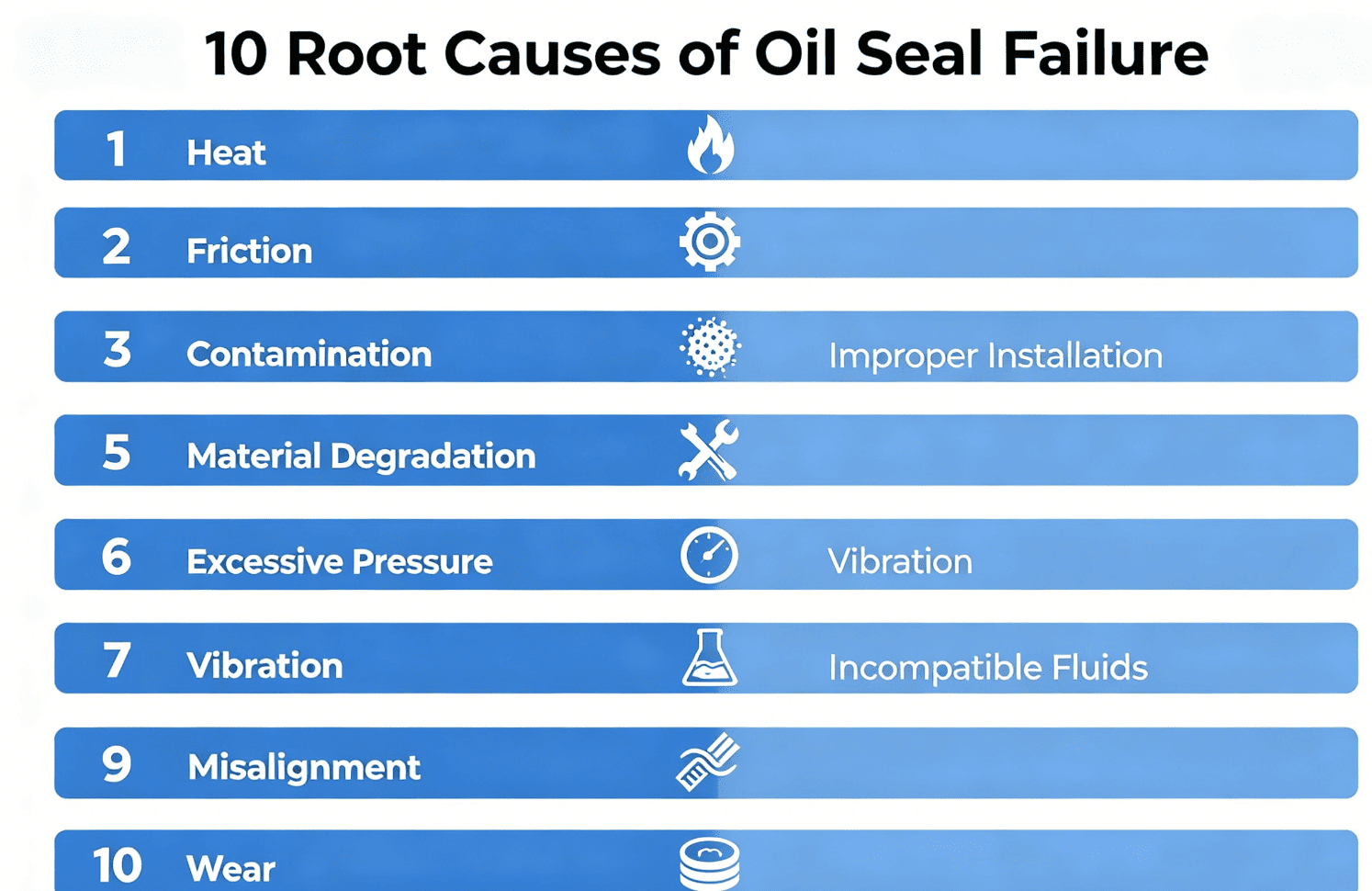

I. アセンブリの欠陥 (失敗の 42%)

1.1 鋭いバリと不十分なシャフトの面取り

• シャフトのエッジが鋭利であると、取り付け中にシールリップが切れて、ゆっくりとした漏れが発生します。
• 標準：面取り15°～30°、軸粗さRa≦0.8μm。
• 修正: 組み立て前にすべてのシャフトのエッジを研磨します。

1.2 標準を超える組立公差

• シャフトサイズが不適切であると、リップの事前締め付け力が損なわれます。
• データ: 公差が 0.08mm を超えると、寿命が 70% 低下します。
• 修正: 取り付ける前にマイクロメーターでシャフトを測定します。

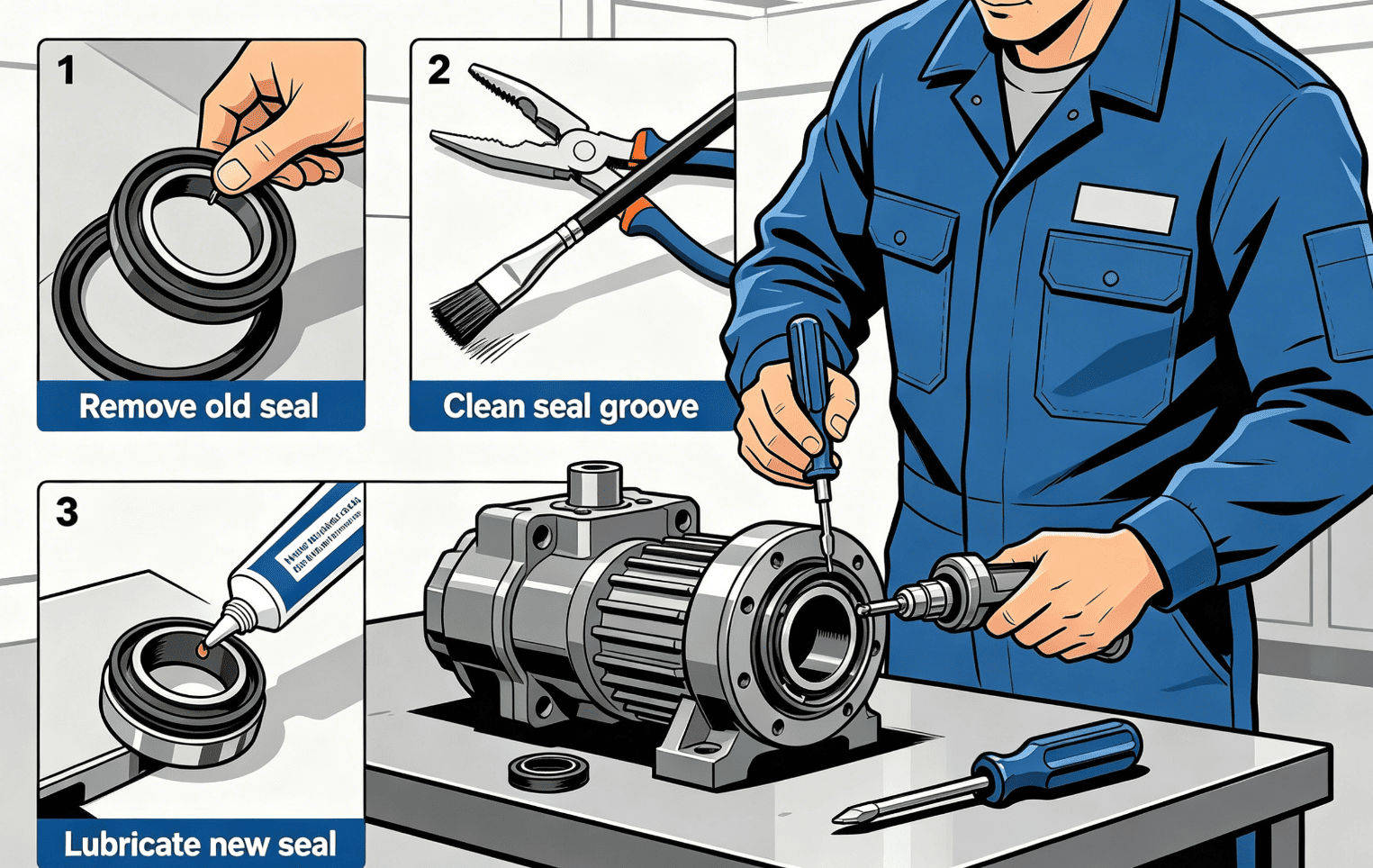

1.3 特別な工具を使用しない大まかな取り付け

• ハンマーで叩くとシールの金属骨格が変形します。
• 標準: プラスチック プレス スリーブを使用し、シール リップに潤滑剤を塗布します。

II.シャフト表面の損傷 (故障の 21%)

2.1 シャフトの傷と円形の溝2.1.1 砂や金属の破片によりシャフトが摩耗し、シールの嵌合が壊れます。

• 高リスクの機械: 掘削機、鉱山トラック。
• 修正: 副溝をコーティングします。ひどく傷ついたピストンロッドを交換します。

2.2 過剰な軸ラジアル振れ

• アンバランスな摩擦により、局所的な過熱と片側の漏れが発生します。
• 標準：シャフトのラジアル振れ ≤0.05mm。

Ⅲ．油温異常 (故障の 16%)

3.1 長期にわたる作動油温度の高温化

• NBRシールは90℃を超えるとすぐに亀裂が入ります。クーラーが詰まっていると温度が 110℃ を超えます。
• 修正: ラジエーターを掃除します。高温鉱山機械にはFKMシールを使用してください。

3.2 低温コールドスタートによる損傷

• 通常のゴムは寒冷地では硬化し、始動時に密閉できなくなります。
• 修正: 機器を 3 ～ 5 分間予熱します。低温改質NBRシールを採用。

IV.不適合および劣化した作動油

4.1 作動油との相性が悪いシール材

• NBRは合成作動油により膨張し、気密性を失います。
• 規則: 鉱物油の場合は NBR。合成・耐火油用FKM。

4.2 汚れた酸化した作動油

• 酸性の劣化したオイルはゴムを腐食します。不純物がシールリップを研磨します。
• ルール: 2000 稼働時間ごとにオイルとフィルターを交換します。

V. 過負荷作動圧力

5.1 瞬間的な高圧衝撃

• 岩石の破壊または持ち上げにより圧力サージが発生し、シールリップが破壊されます。
• 修正: 高圧シリンダー用のバックアップ リング強化シールを取り付けます。

5.2 累積内部背圧

• リターンパイプが詰まるとシールが外側に押し出され、漏れが引き起こされます。
• 修正: オイル戻りパイプラインを定期的に掃除します。

VI.オイルシールの選択が間違っている

6.1 作業条件に不適切なゴム材料

• 通常の NBR シールは、高温の採掘装置に使用すると 300 時間以内に亀裂が生じます。
• 選定目安：常温用はNBR、常温用はNBR高熱用FKM。

6.2 間違ったシール構造とサイズ

• 非スケルトンシールは静的低圧での使用にのみ適合します。
• 調達のヒント: シールを注文する際は、圧力、温度、速度を指定してください。

VII.保管と長い放置時間によるゴムの老化

7.1 在庫の長期熟成

• 光と空気の酸化により、未使用のシールは弾力性を失います。
• ルール: シールの保管期間は 24 か月以内、FIFO 在庫管理に従います。

7.2 長時間のマシンシャットダウンによる永続的なインデント

• 固定シールが 1 か所で押されたままになり、再起動後に漏れが発生します。
• 修正: アイドル状態の機器のシリンダーを毎月格納および拡張します。

Ⅷ.防塵部品の破損

8.1 ダストワイパーの損傷

• 泥や砂利が壊れたワイパーを通過し、シールリップがすぐに摩耗します。
• 原則：メンテナンス時にはダストワイパーとオイルシールも一緒に交換してください。

8.2 ピストンロッド保護スリーブの亀裂

屋外の建設機械は、カバーが損傷していないと粉塵が溜まりやすくなります。

IX.過度の走行速度と乾燥摩擦

9.1 限界往復速度のオーバーリミット

• 高速移動により摩擦熱が発生し、ゴムリップが焼けてしまいます。
• 標準: 通常のシール速度制限 ≤0.5m/s。

9.2 潤滑損失と乾燥摩擦

• 油膜が失われると、直接的な摩耗が発生し、シールが瞬時に損傷します。
• 禁止: 十分な油圧オイルがない状態で空のシリンダーを収縮させます。

X. 内部引張スプリングの故障

10.1 シールスプリングの腐食または緩み

• スプリングは保持力を供給します。腐食したスプリングは絶えず漏れを引き起こします。
• 腐食の引き金：雨水、乳化した作動油。

10.2 交換時にスプリングが失われた場合

取り付け後すぐにオイル漏れを引き起こす一般的な人為的エラー。

結論

オイルシールの漏れが繰り返し発生するのは、シールの欠陥だけが原因であることはほとんどありません。ほとんどの故障は、不適切な組み立て、間違った選択、不規則なメンテナンスに起因します。このガイドは国際シーリング規格に従っており、ワークショップのトレーニングに使用できます。適合するオイル シール モデルを確認できない場合、または継続的な漏れの問題を解決できない場合は、無料でカスタマイズされたシーリング ソリューションを提供するために、機械のタイプ、使用圧力、作動油のタイプを当社にお送りください。
