ブームやバケットに荷物を積んだとき油圧シリンダーオペレーターの入力なしに落下した場合、その誤動作は 4 つの異なる油圧機構のいずれかが原因で発生します。
| 故障のメカニズム | 物理的な根本原因 | 聴覚/視覚の症状 |
|---|---|---|
| ピストンシールバイパス(内部漏れ) | 押し出し U カップまたは切り込みを入れたウェアリングからキャップエンドからロッドエンドまでオイルが漏れる | シリンダーバレルのホットスポット。ロッドが機械的にサポートされるとドリフトが停止します |
| カウンターバランスバルブシートウィーピング | ポペットシートの下の汚れ、カートリッジノーズの傷、またはスプリングの疲労 | オイルがバルブポートを越えてにじみ出ています。シールの状態に関係なく安定したドリフト |
| 方向制御弁スプール漏れ | オープンセンターシステムでのスプールクリアランスの過度の摩耗 | ブーム回路にロックバルブが取り付けられていない場合にのみ発生します |
| サーマルオイルの収縮 | 高温の油 (65°C) を周囲温度 (15°C) に冷却すると、流体の体積が 3% ～ 4% 縮小します。 | 最初の 1 時間で最初は 10 ～ 20 mm 低下し、その後圧力損失がゼロで完全に安定します。 |

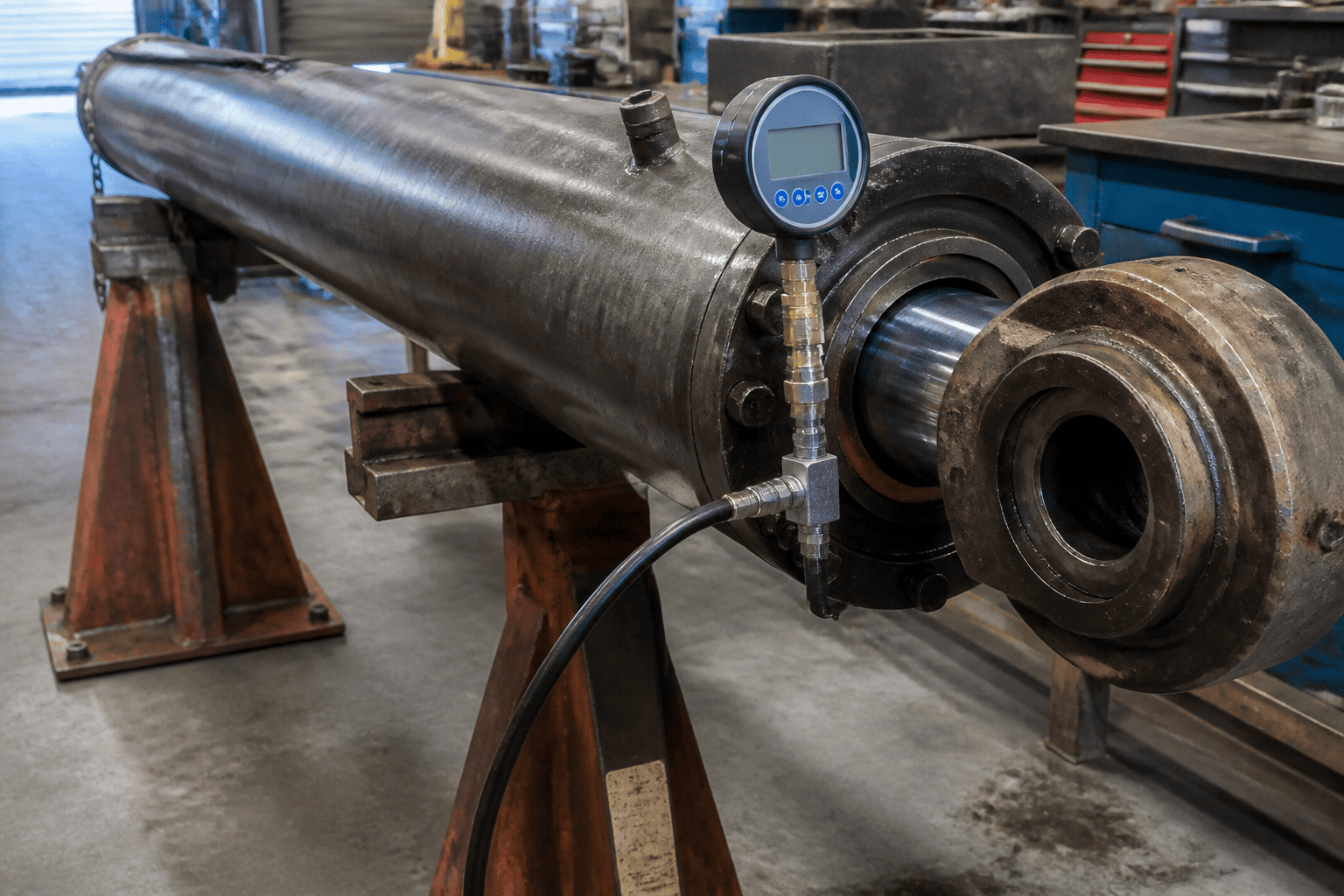

決して取り外さないでください重いブームシリンダーこの最終的な分離テストを完了する前に、マシンから次のことを実行してください。
1. 定格荷重でブームを 45 度まで上昇させる: 作動油を通常の動作温度 (約 50°C ～ 55°C) まで上げます。
2. ブームを機械的にロックアウトしてサポートします。絶対的な安全性を確保するために、工学的に承認されたブーム支柱またはクレーン スリングを取り付けます。
3. ロッドエンド戻りラインを分離します。シリンダーのロッドエンド (環状側) に接続されている油圧ホースを外し、ホースにキャップをします。清潔な測定容器の上でシリンダーのロッドエンドポートを開いたままにしておきます。
4. 機械的サポートを取り外します。シリンダーのキャップエンドのオイルコラムに全重力がかかるようにします。
5. ロッドエンドポートの排出を観察します。

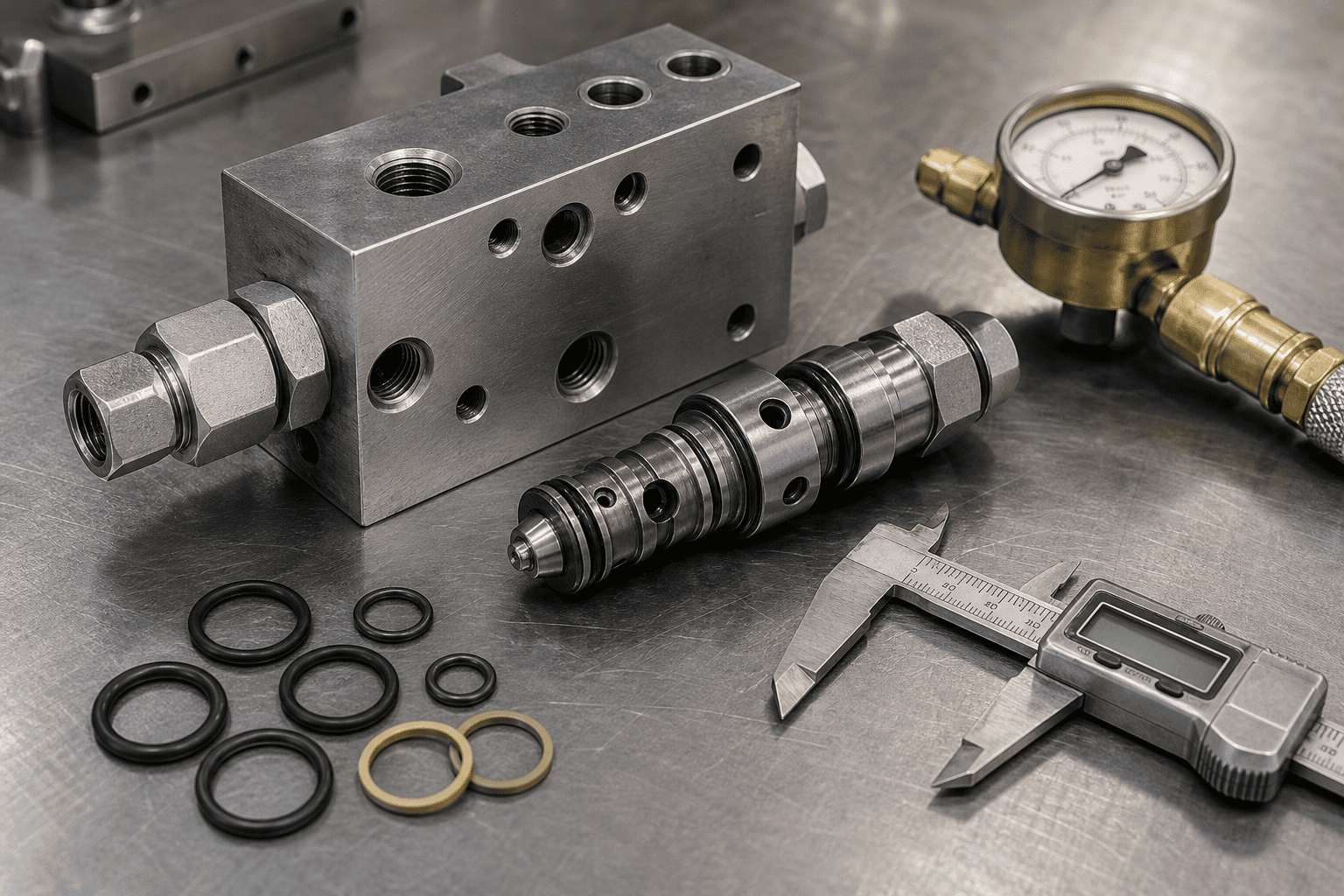

カウンタバランス バルブ (オーバーセンター バルブ) は 2 つの重要な役割を果たします。1 つはラインが破裂した場合に油をトラップして負荷の低下を防ぐこと、もう 1 つは戻り流量を計測してオーバーランする重力負荷が油圧ポンプを追い越さないようにすることです。
オペレーターが重いブームを下げ、機械が激しく揺れたりチャタリングしたりし始めると、カウンターバランスバルブがパイロット圧力の不安定性 (ハンチング) に陥ります。
| ステップ | プロセスの説明 |
|---|---|
| 1 | オペレーターが下位コマンドを送信 → パイロット圧力によりカウンターバランスバルブが開きます |
| 2 | バルブが開く → シリンダーキャップ先端からオイルが噴出 → ブームが下方向に加速 |
| 3 | ポンプがオイルを供給できるよりも早くブームが下降 → パイロット圧力がゼロに低下 |
| 4 | パイロット圧力損失 → バルブが突然閉まる → 油圧衝撃波、ブームの揺れ |
カウンターバランスハンティングを引き起こす主なエンジニアリングミスは、柔軟で構造的なブームに対して過度に積極的なパイロット比を選択することです。
1. トルクをかける前にカウンターバランスキャビティをフラッシュする:ポペットノーズとマニホールドシートの間に 20 ミクロンの鋼片が挟まった場合でも、1 時間あたり 50 mm のブームドリフトが発生します。マニホールドの穴あけは常に ISO 16/14/11 の清浄度基準に従ってフラッシュしてください。
2. 高圧保持用のバイトン/HNBR バックアップ リングを指定します。ピストン シール パッケージには、マイクロクリープなしで 4,000 psi 以上の連続静的保持に耐えることができる、押し出し防止熱可塑性バックアップ リングが使用されていることを確認します。
3. 熱収縮と実際のリークを区別する:新しく駐車した機械をテストする場合は、ドリフト ベンチマークを記録する前に油温が安定するまで 30 分間待ってください。
4. ダイレクトフランジ型カウンターバランスマニホールドを取り付ける:リモートラインに取り付けられたバルブは避けてください。バルブ ブロックをシリンダー バレルの SAE 4 ボルト フランジ ポートに直接ボルトで固定することで、確実なパイロット フィードバックが保証され、外部ホースが破裂するリスクがゼロになります。
