過酷な動作環境では、ピストンロッドの腐食が単なる表面上の傷であることはほとんどありません。露出したシリンダーロッド上の錆の微細なピン刺しが 1 つあり、鋸歯状のカミソリの刃のように機能します。
毎回、油圧シリンダーr後退すると、その粗い酸化鉄のクレーターがポリウレタン ロッド ワイパーとプライマリ U カップ圧力シールを直接横切ります。数十サイクル以内:
海岸沿いの海洋大気、高速道路の除氷塩水 (塩化カルシウムと塩化マグネシウム)、または酸性農薬にさらされた機械の場合、標準カタログの硬質クロム棒は 1 シーズン以内に膨れや穴が開くことがよくあります。適切な表面冶金を選択することが、最もコスト効率の高い防御線となります。
[ 1. 標準ハードクロム ] ===> 微小亀裂電気めっきシェル (純粋な表面バリアに依存)
[ 2. QPQ 液体窒化処理 ] ===> 鋼への熱化学拡散層 (剥離するまでのコーティングはありません)
[ 3. ニッケルクロム二重層] ===> 高密度非多孔質ニッケルバリア + 犠牲硬質クロム外層
標準のハードクロムは、屋内および軽量産業機械の世界的なベンチマークであり続けています。
- プロセス: 金属クロムの層 (通常、厚さ 20 ～ 30 ミクロン) を高周波焼入れ炭素鋼上に電気めっきし、鏡面仕上げ (Ra 0.1 ～ 0.2 ミクロン) まで研磨します。
- 微視的な現実: 電着されたすべてのクロムには、数千の微細な応力破壊 (「マイクロ クラック」) が自然に含まれています。乾燥した油環境または清浄な油環境では、これらの微小亀裂が潤滑油膜を有利に保持します。しかし、攻撃的な化学環境では、腐食性電解質が微小亀裂を通ってその下の生のベーススチールに直接浸透します。クロムの下で錆が開花し、メッキが鋭い剥片となって剥がれ落ちます。

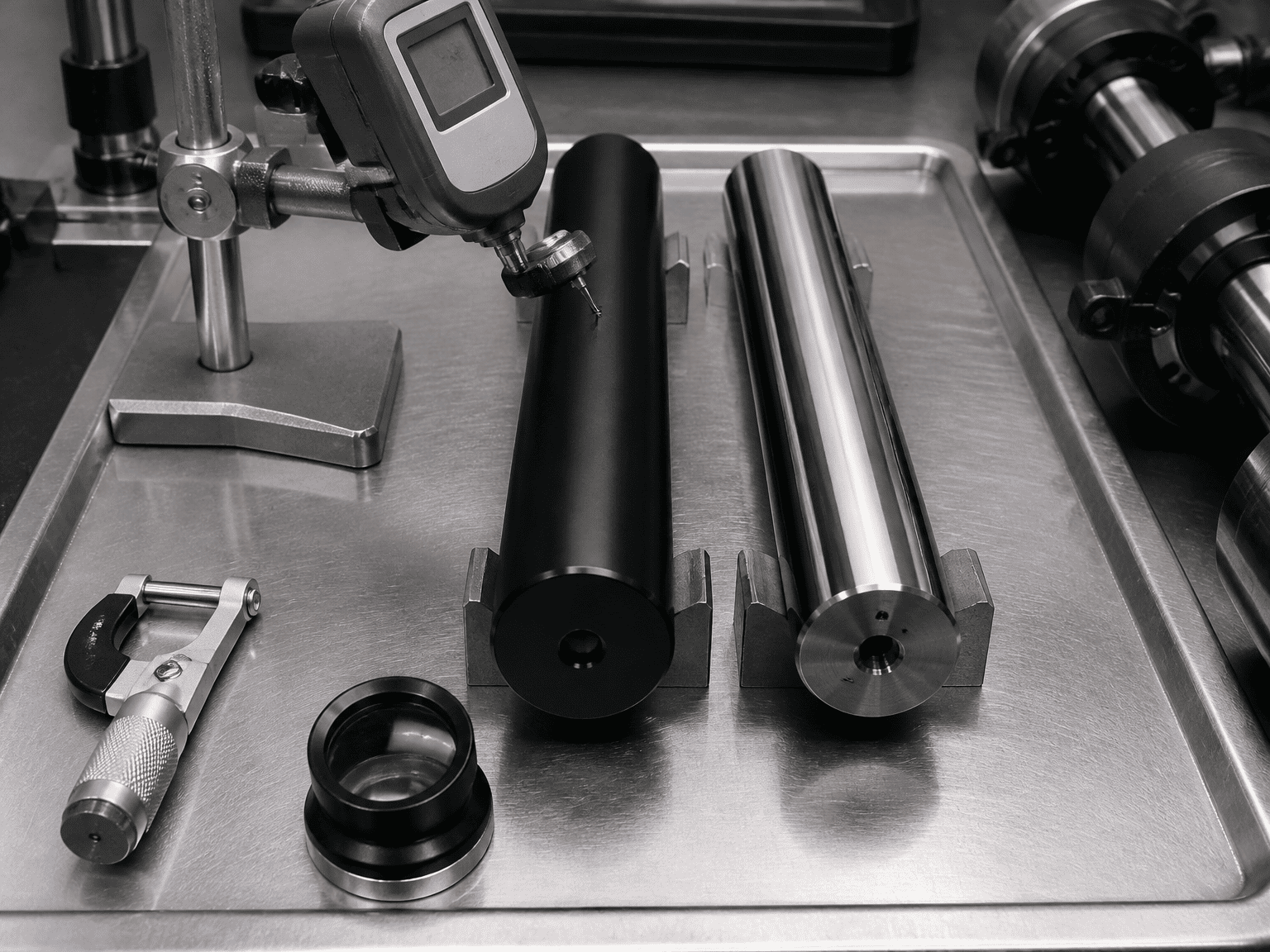

QPQ は鋼材の上に置く表面メッキではありません。これは、鋼自体の外部分子構造を根本的に変化させる熱化学拡散プロセスです。
- プロセス: 生の鋼棒は特殊な溶融塩浴中で液体フェライト系軟窒化処理され、その後機械研磨と二次酸化が行われます。窒素と炭素原子は鋼鉄格子の奥深くに拡散し、より深い窒素拡散ゾーンに裏打ちされた非常に硬い窒化鉄「化合物層」（通常は深さ 15 ～ 25 ミクロン）を形成します。
- 主な利点: 独立した電気めっきシェルがないため、QPQ には膨れ、欠け、剥がれ、剥離が発生しません。さらに、緻密な黒色酸化鉄仕上げにより表面の微細孔が密閉され、道路の塩分や砂利の欠けに対して優れた耐性を発揮します。
機器が海水飛沫ゾーンや海洋掘削リグで直接動作する場合、二層ニッケルクロムが最大限の電気的保護を提供します。
- プロセス: 厚い、細孔のない延性ニッケルサブ層 (30 ～ 50 ミクロン) が最初にスチール上に電気めっきされ、続いて標準の硬質クロム トップコート (20 ～ 30 ミクロン) が続きます。
- 主な利点: 純ニッケルのベース層は、鋼基板を完全に密閉する不浸透性、耐腐食性の化学バリアを提供します。外側のクロムトップコートは、高い表面硬度と耐傷性を提供します。たとえ攻撃的な塩水がクロムの微小亀裂を貫通したとしても、塩水はベーススチールに接触することなくニッケルバリアで止まります。
| パフォーマンスパラメータ | ハードクロム | QPQ液体窒化処理 | 二層ニッケルクロム |
|---|---|---|---|

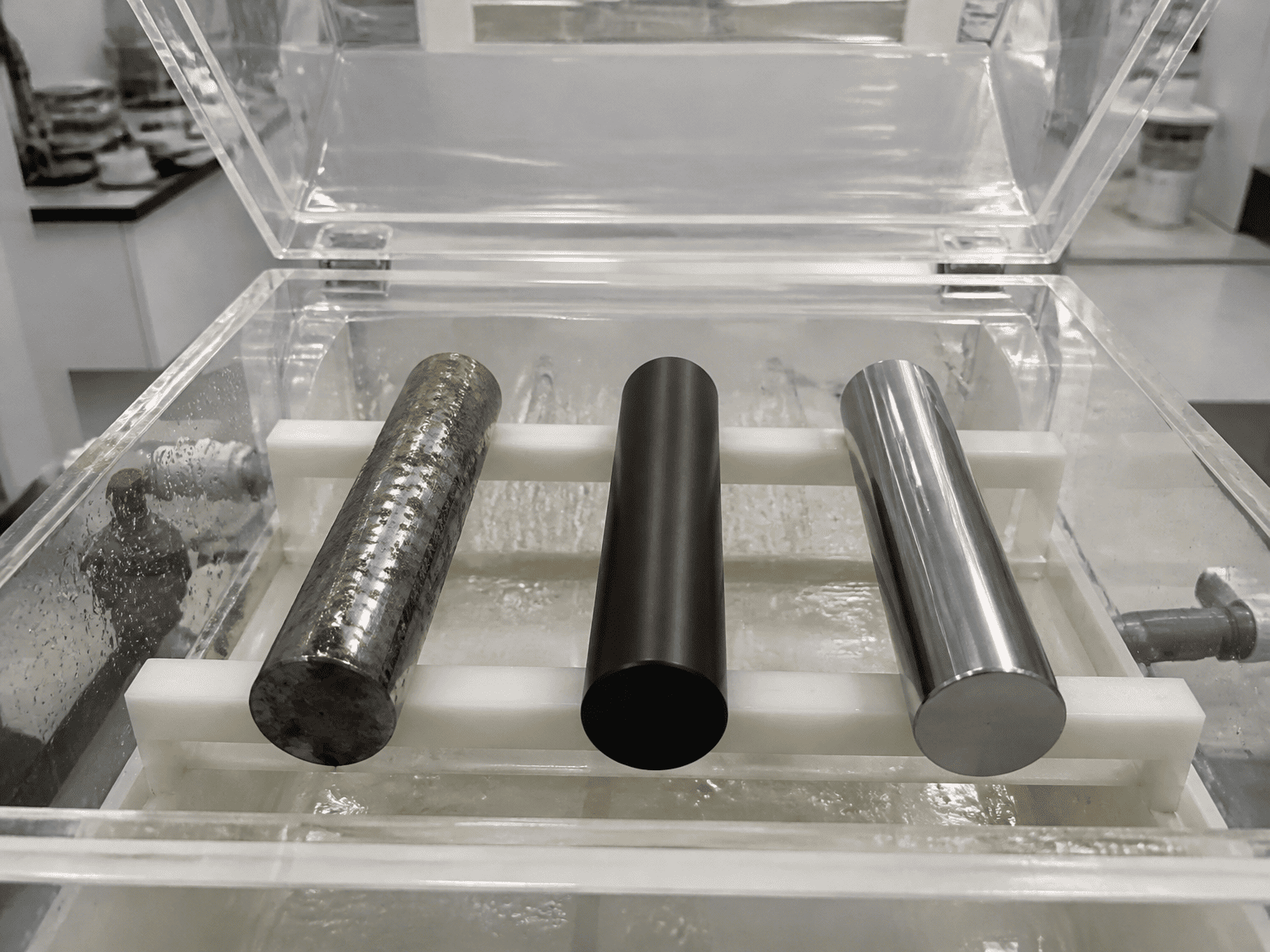

| ASTM B117 塩水噴霧評価 | 100～200時間 | 400 ～ 800 時間以上 | 1,000 ～ 1,500 時間以上 |
| 表面硬度 | 850～1,000HV | 900～1,150HV | 850～1,000HV（クロム層） |
| 砂利・衝撃チッピング | 中程度 (マイクロチップが発生しやすい) | 良好（剥離、剥離なし） | 良好（ニッケルが衝撃を吸収します） |
| 表面の色と美しさ | ブライトミラーシルバー | サテンガンメタル/マットブラック | ブライトミラーシルバー |
| 除氷剤の耐薬品性 | 不良 (MgCl₂/CaCl₂ 中で急速に穴が開く) | 優れた（化学塩水耐性） | 優れた（不浸透性バリア） |
| 相対コスト要因 | ベースライン ($1.0×) | 中程度 (1.2 ～ 1.4 ドル×) | プレミアム (1.8 ～ 2.5 ドル×) |
+----------------------------+---------------------------------------------+----------------------------+
| 標準の Chrome | QPQ液体窒化処理 | ニッケルクロムデュアル |
+----------------------------+---------------------------------------------+----------------------------+
| • 屋内ファクトリーオートメーション | • 高速道路除雪車と塩散布機| • オフショアクレーンとウインチ |
| • 文具店のプレス機 | • 農業および肥料タンク | • 内航コンテナ船ホイスト|
| • 密閉型工作機械 | • サイド＆リアローダーの拒否 | • スプラッシュゾーンの海洋埠頭 |
| • クリーン倉庫用フォークリフト | • 林業および骨材運搬業者 | • 海中油圧アクチュエータ |
+----------------------------+---------------------------------------------+----------------------------+

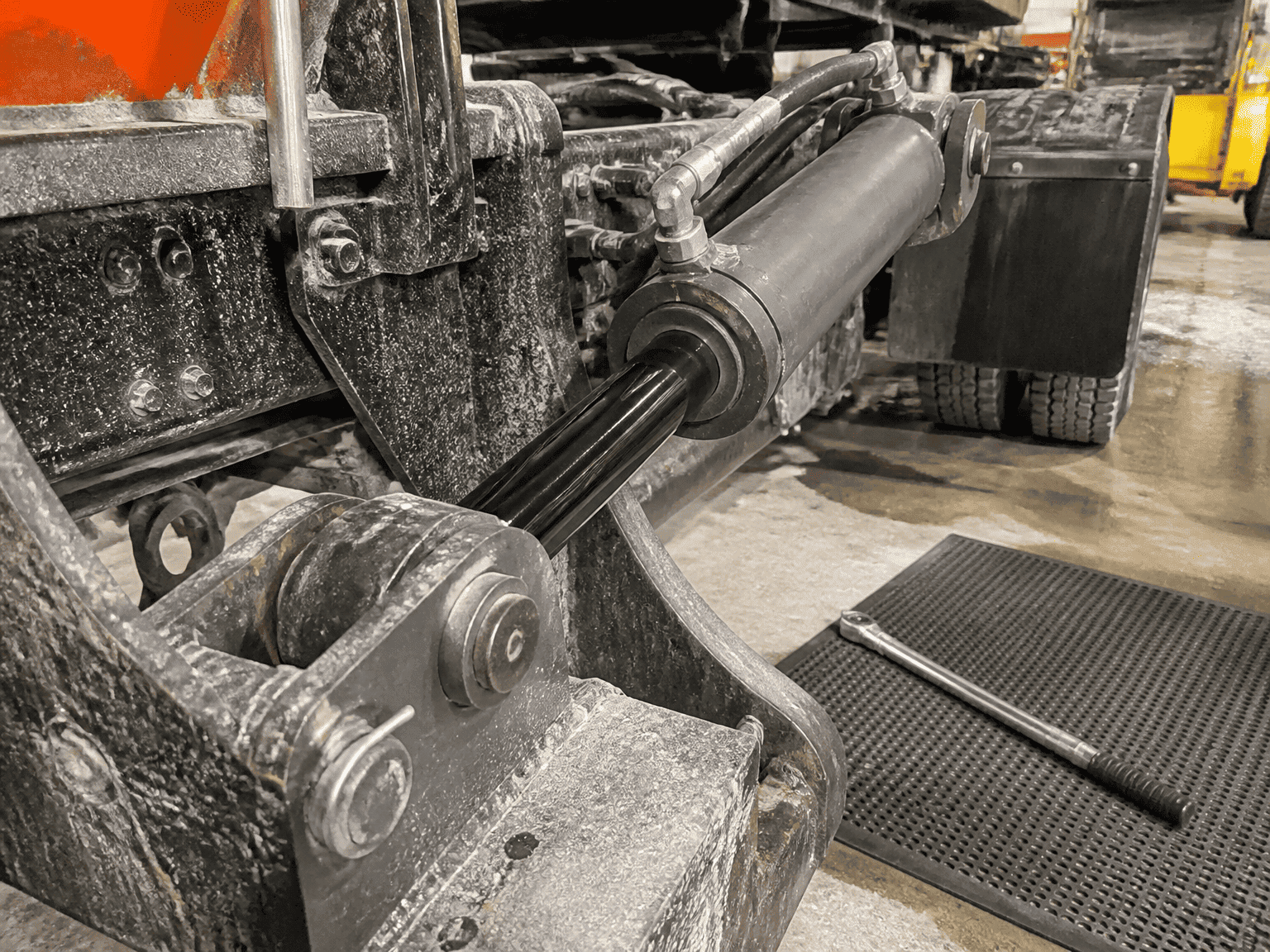

市営の冬季運行車両は、液体塩化カルシウムと湿った岩塩の加圧雲の中を直接走行します。塩水噴霧が延々と続く油圧シリンダーロッドと高速道路のグラベル。 QPQ の耐チップ性の統一された拡散層は、局所的な孔食を防ぎ、滑らかな黒色仕上げが対向車への太陽光のまぶしさを軽減します。
液体窒素肥料とカリスラリーは、標準的な電気めっきクロムに対して攻撃的であることで知られています。 QPQ は、グランドシールを固着させることなく、季節的な化学物質への曝露に耐えるために必要な化学的受動性を提供します。
機器が海洋霧や潮のしぶきに恒久的にさらされる海洋飛沫ゾーンでは、二層ニッケルクロムが世界標準として認められています。初期投資の増加は、沖合での油圧漏れや高価な船舶のダウンタイムを防ぐことで相殺されます。
このガイドで参照されている腐食性能評価は、標準 ASTM B117 中性塩水噴霧実験室試験に基づいています。現場での耐用年数は、局所的な化学物質の濃度、機械的摩耗サイクル、紫外線への曝露、および車両の洗浄プロトコルによって異なる場合があります。
